Монтаж внутреннего агрегата

2.

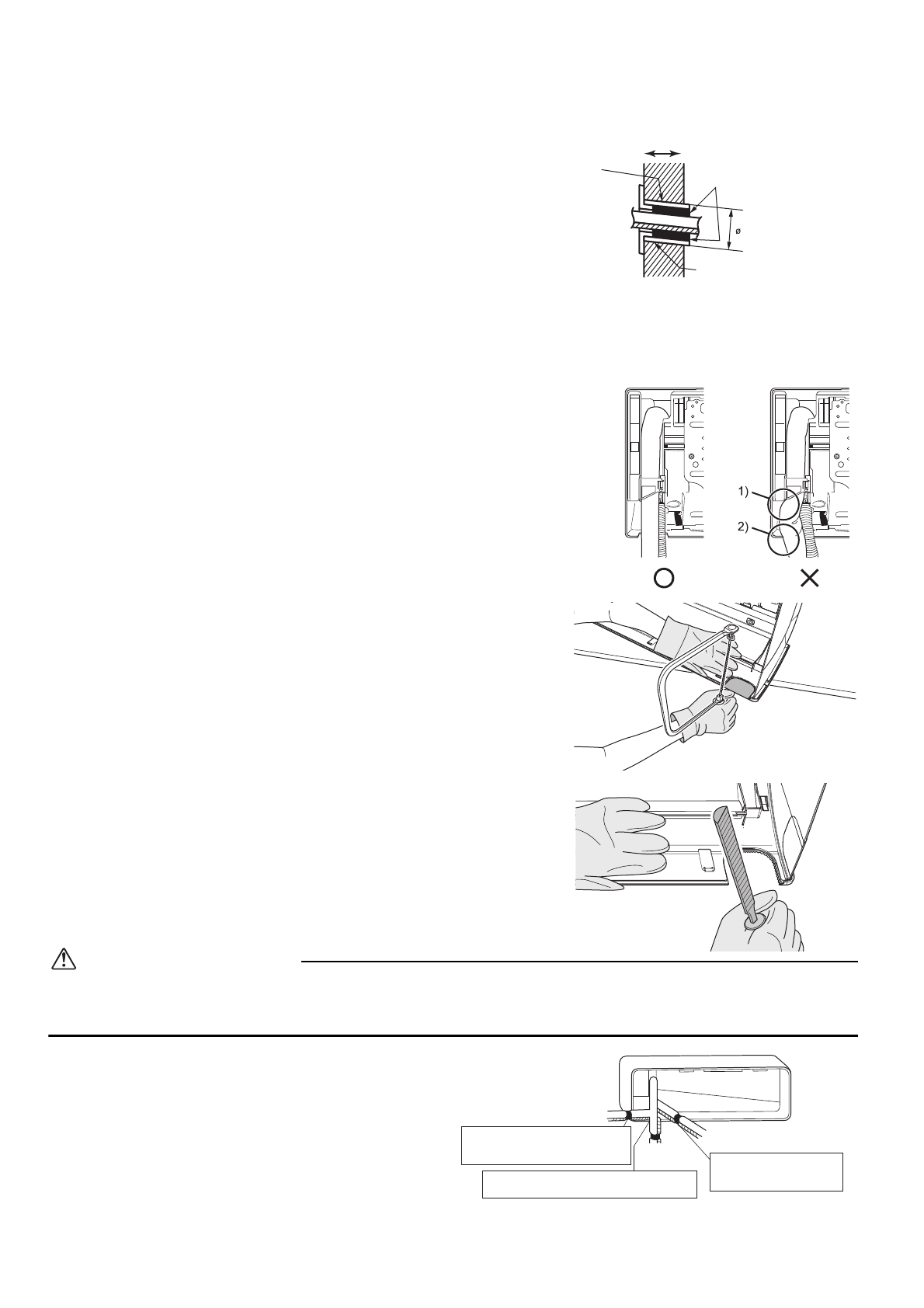

Сверление отверстия в стене и монтаж заделываемой в стену трубы

• Если стена содержит металлическую раму или

металлическую пластину, используйте в сквозном отверстии
заделываемую в стену трубу и настенную крышку, чтобы
предотвратить возможный нагрев, поражение электрическим
током или пожар.

• Загерметизируйте зазоры вокруг трубопроводов уплотняющим

материалом, чтобы предотвратить протечку воды.

1) Просверлите сквозное отверстие диаметром 65 мм с уклоном

в сторону наружной поверхности.

2) Вставьте заделываемую в стену трубу в отверстие.
3) Вставьте настенную крышку в трубу.
4) После завершения монтажа трубопровода хладагента, проводки и дренажного трубопровода заполните зазор

замазкой.

3.

Монтаж внутреннего агрегата

• В случае перегиба или деформации трубопроводов хладагента

примите следующие меры предосторожности.
Если работы не выполнены должным образом, возможно
возникновение ненормального звука.

1) Сильно не прижимайте трубопроводы хладагента к нижней раме.
2) Сильно не прижимайте трубопроводы хладагента к передней

решетке.

• Удалите крышку отверстия под трубопровод, как показано ниже.
1) Срежьте лобзиком крышку отверстия под трубопровод

с внутренней стороны передней решетки.
Направляете лезвие лобзика вдоль канавки и срежьте крышку
отверстия под трубопровод с неровной внутренней поверхностью.

2) После удаления крышки выполните зачистку напильником.

Удалите заусенцы на срезе полукруглым напильником.

 ПРЕДОСТЕРЕЖЕНИЕ

• Удаление крышки отверстия под трубопровод кусачками приводит к повреждению передней решетки. Не используйте

кусачки.

• Надевайте перчатки во время удаления крышки отверстия под трубопровод.

3-1. Расположенный справа

трубопровод, отходящий
в сторону, назад или вниз

1) Прикрепите дренажный шланг к нижней

стороне трубопроводов хладагента
с помощью липкой виниловой ленты.

2) Оберните оберните трубопроводы

хладагента и дренажный шланг
изоляционной лентой.

Внутри

Снаружи

Замазка

Заделываемая

в стену труба

(приобретается по

месту установки)

Крышка отверстия в стене

(приобретается по

месту установки)

Заделываемая в стену труба

(приобретается по месту установки)

65

Расположенные

справа и отходящие

вниз трубопроводы

Расположенные справа

и отходящие назад трубопроводы

Расположенные справа и отходящие

в сторону трубопроводы

Скрепите трубопровод

хладагента и дренажный

шланг изоляционной лентой.

Удалить крышку отверстия под

расположенные справа и отходящие

в сторону трубопроводы.

Удалить крышку отверстия под расположенные

справа и отходящие вниз трубопроводы.
