Проводка - Daikin FTX-KV - Инструкция по эксплуатации - Страница 16

12



Русский

Монтаж внутреннего агрегата

4.

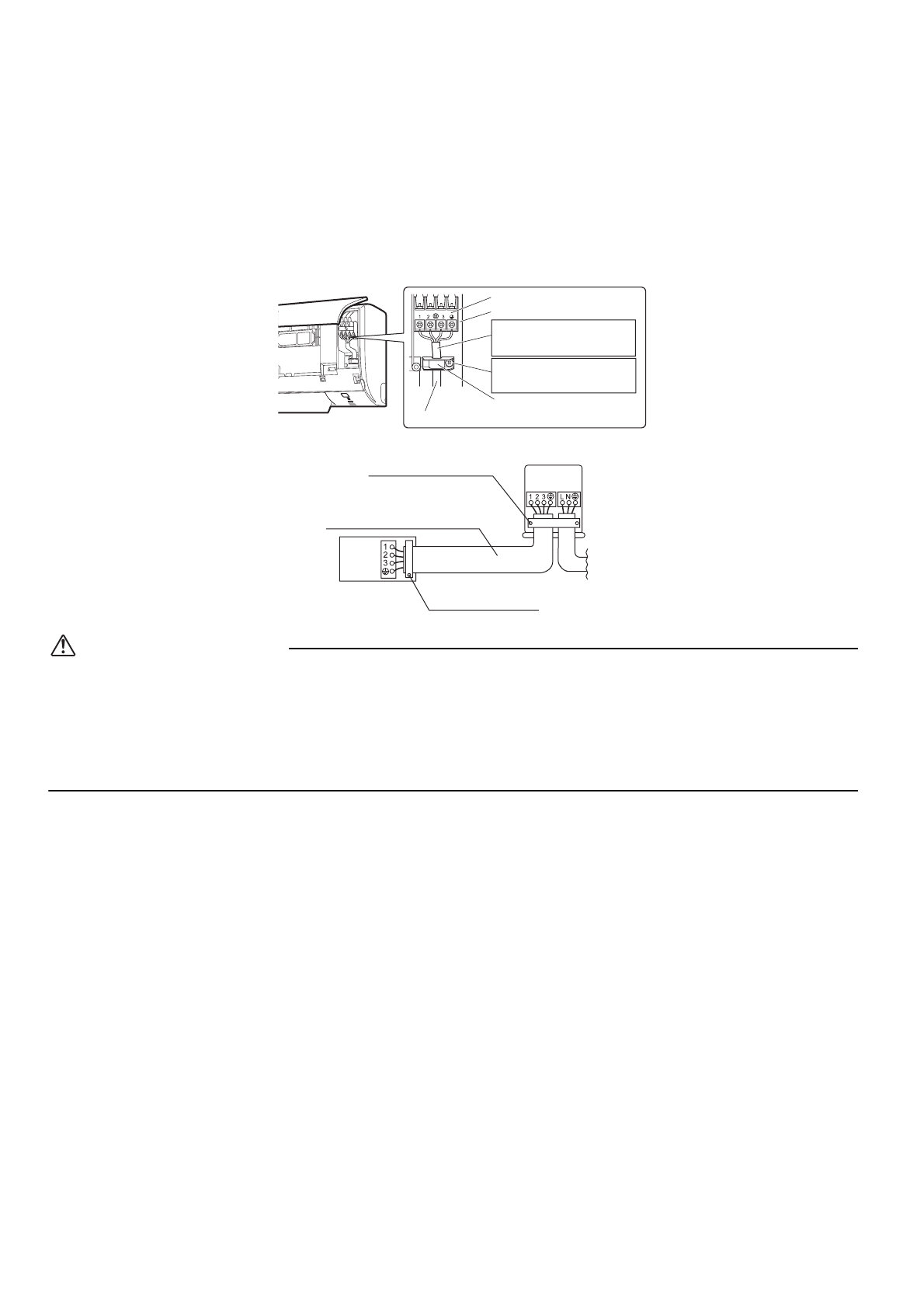

Проводка

1) Удалите изоляцию с концов проводов (15 мм).
2) Цвета проводов должны соответствовать номерам клемм на клеммных колодках внутреннего и наружного

агрегатов. Надежно закрепите провода винтами на соответствующих клеммах.

3) Подсоедините провода заземления к соответствующим клеммам.
4) Потяните провода, чтобы убедиться в том, что они надежно подсоединены. Затем закрепите их с помощью

фиксатора.

5) Расположите провода так, чтобы сервисная крышка надежно крепилась. Закройте сервисную крышку.

 ПРЕДУПРЕЖДЕНИЕ

• Не используйте проводку с отводами, скрученные провода, удлинительные провода или соединения нескольких

проводов в одной точке, поскольку это может привести к перегреву, поражению электрическим током или пожару.

• Не используйте приобретаемые на месте электрические детали внутри изделия. (Не используйте клеммную

колодку для питания дренажного насоса и т. п.) Это может привести к поражению электрическим током или
возгоранию.

• Не подсоединяйте провод питания к внутреннему агрегату. Это может привести к поражению электрическим током

или возгоранию.

Клеммная колодка
Коробка электрических компонентов

Фиксатор проводки

Используйте указанный тип провода.

Расположите провода так,

чтобы сервисная крышка была

надежно закреплена.

Проводка между агрегатами:

4 жилы сечением не менее 1,5 мм²

H05RN

Надежно закрепите

провода винтами клемм.

Наружный

агрегат

Внутренний

агрегат

Надежно закрепите держатель

проводов, чтобы на провода не

воздействовали внешние силы.

Надежно закрепите

провода винтами клемм.
