Инструкция по монтажу
5
EMRQ8~16AAY1
Daikin Altherma наружный блок
4PW61262-1B – 2013.11
5.2.

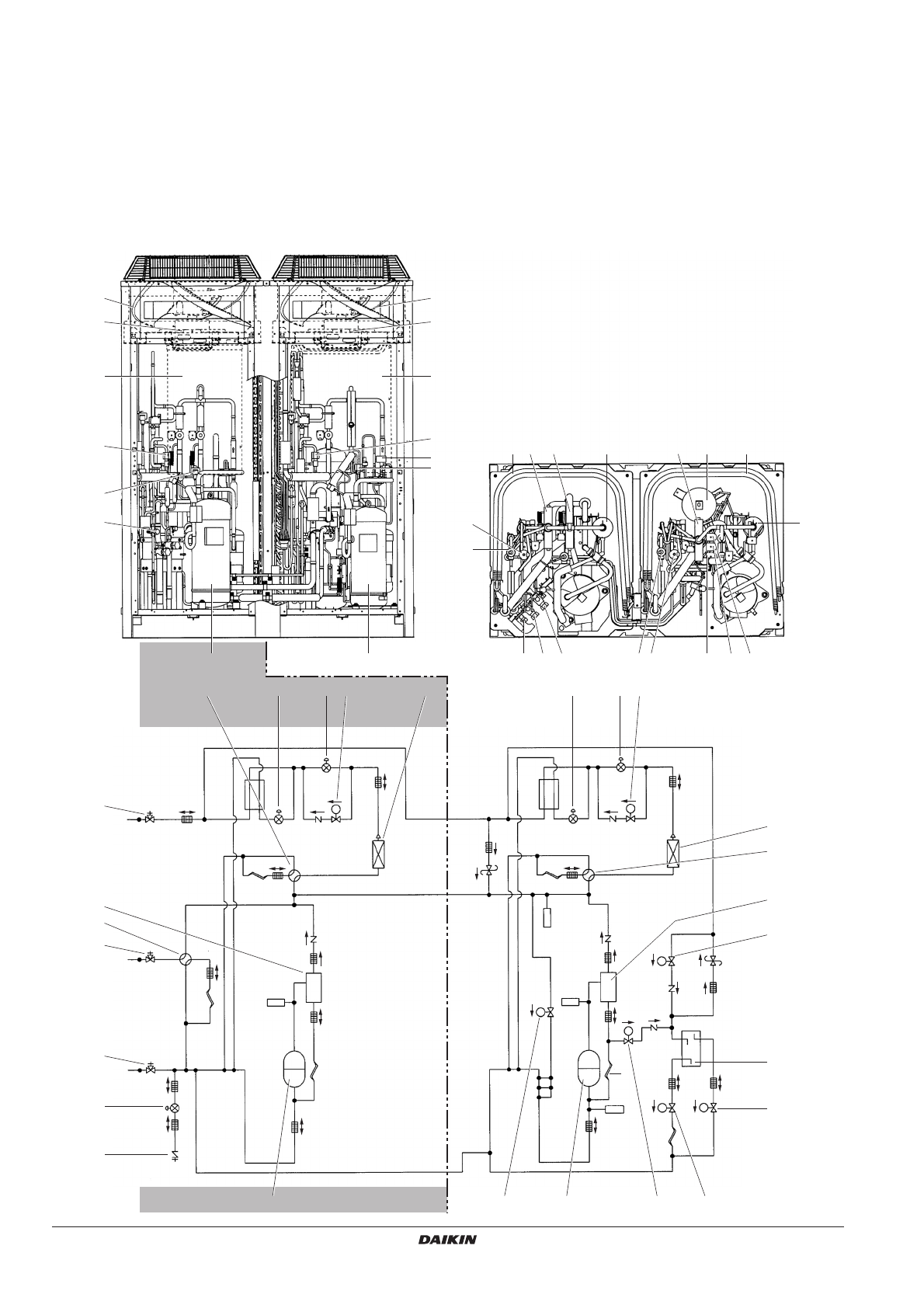

Основные элементы блока
SV
SV
SV
SV
SV
SV
SV
HPS
SENPL
SENPH
HPS
STD
INV
9
8 13
3
11
2
2
9
9
8
8
13
3
13
11
1
14
2
17
22
24
12
7
23
21
10
16
15
3
11
7
6
18
1
8
9
22 23 24
17 16 15
3
3
6
11
11 12
7
2
4
9
8
5
20
21
4
7
5
14
18
19
13
10
13
S2PH
S1NPH
S1PH
S2NPL
1
Компрессор (Инвертер (INV))
8
Электронный терморегулирующий вентиль (главный) (Y1E, Y3E)
2
Компрессор (стандартный (STD), инвертер для
EMRQ14+16)
9
Электронный терморегулирующий вентиль (переохлаждение)
(Y2E, Y5E)
3
Теплообменник
10
Электронный терморегулирующий вентиль (заправка) (Y4E)
4
Вентилятор
11
4-ходовой клапан (теплообменник) (Y2S, Y9S)
5
Двигатель вентилятора (M1F, M2F)
12
4-ходовой клапан (труба) (Y8S)
6
Регулятор хладагента
13
Соленоидный клапан (терморегулирующий байпасный вентиль)
(Y5S)
7
Маслоотделитель
14
Соленоидный клапан (горячий пар) (Y4S)
15
Соленоидный клапан (Y3S)
16
Соленоидный клапан (Y1S)
17
Соленоидный клапан (Y7S)
18
Соленоидный клапан (Y6S)
19
Коробка электрических компонентов (1)
20
Коробка электрических компонентов (2)
21
Сервисный порт (заправка хладагентом)
22
Запорный вентиль (жидкостная линия)
23
Запорный вентиль (линия всасывания)
24
Запорный вентиль (труба нагнетания газа)
