EMRQ8~16AAY1
Daikin Altherma наружный блок
4PW61262-1B – 2013.11
Инструкция по монтажу
10
8.3.

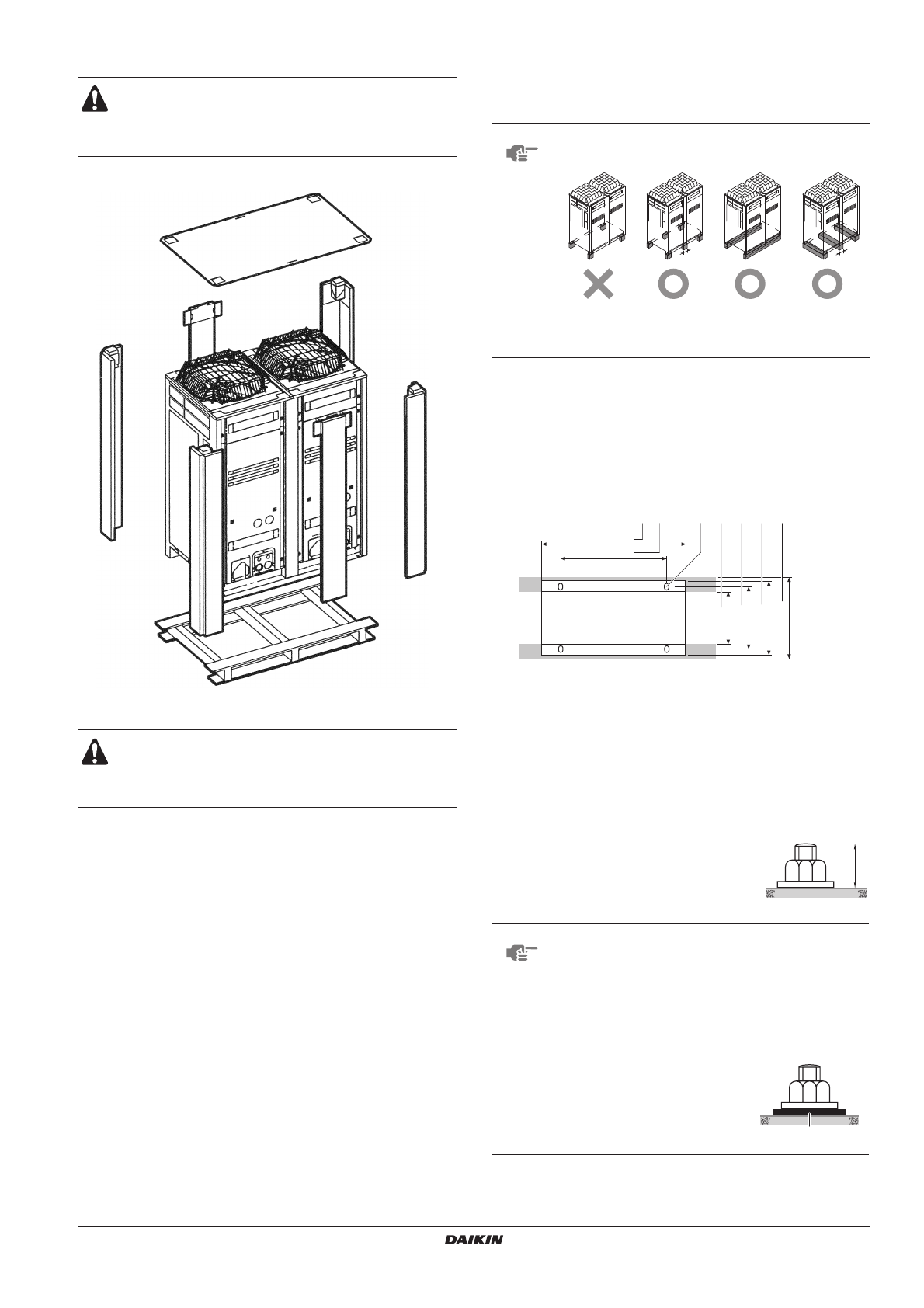

Распаковка
■
Снимите с блока упаковочный материал:
Аккуратно срезайте термоусадочную пленку, чтобы не
повредить блок.
■
Вывинтите 4 винта, крепящие блок на поддоне.
■
Убедитесь в комплектности поставки, указанной
в
"4.1. Принадлежности, поставляемые с этим блоком" на
8.4.
Установка блока
■
Обеспечьте ровную установку блока на достаточно
надежной поверхности для предотвращения вибрации и
шума.
■
Высота фундамента должна быть не менее 150 мм от пола.
В местности, где возможны сильные снегопады, высота
должна быть увеличена в соответствии с местом и
условиями установки.
■
Блок должен быть установлен на прочном продольном
фундаменте (стальная балка или бетон), а размер
основания под блоком должен превышать размеры
области, отмеченной серым цветом:
(расстояния указаны в мм)
■
Закрепите блок четырьмя фундаментными
болтами M12. Оптимально ввинтить
фундаментные болты, оставив 20 мм над
поверхностью фундамента.
ОСТОРОЖНО
Во избежание травмы не беритесь за
воздухозаборное отверстие или алюминиевые ребра
блока.
ПРЕДУПРЕЖДЕНИЕ
Разорвите и выбросите пластиковые мешки, чтобы
с
ними не могли играть дети. Дети, играя с
пластиковыми мешками, могут задохнуться.
ПРИМЕЧАНИЕ
Если необходимо увеличить высоту установки
блока, не используйте только угловые подпорки:
1
Отверстия под фундаментные болты
2
Внутренние размеры основания
3
Расстояние между отверстиями фундаментных болтов
4
Глубина блока
5
Внешние размеры основания
6
Продольный размер фундамента
7
Расстояние между отверстиями фундаментных болтов
ПРИМЕЧАНИЕ
■
Сделайте вокруг фундамента дренаж для
стока отработанной воды из блока.
Во время работы в режиме обогрева при
отрицательных температурах окружающего
воздуха вода, стекающая из наружного
блока, будет замерзать. Если не проложить
дренаж воды, область вокруг блока может
стать очень скользкой.
■
При установке в
коррозионной среде
используйте пластиковую
шайбу под гайку (1), чтобы
предотвратить
приржавение гайки.
≥
100
≥
100
X
Нельзя
O
Можно (блоки: мм)
729
765
≥
765
631
1300
1162
1
2
3
4
5
6 7
20 mm
