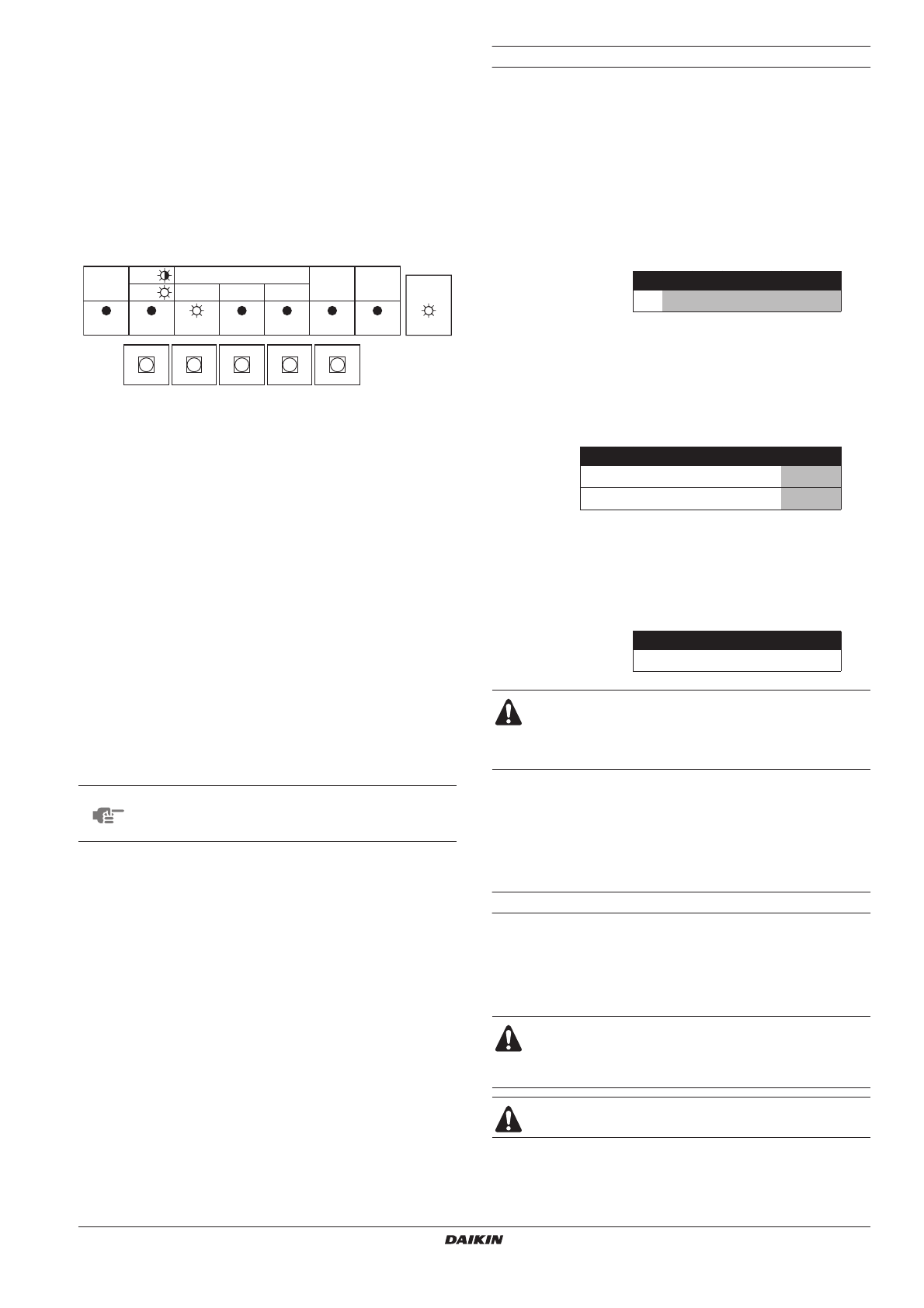

EMRQ8~16AAY1
Daikin Altherma наружный блок
4PW61262-1B – 2013.11
Инструкция по монтажу
28
Ниже объясняется установка различных режимов при помощи
кнопок BS1~BS5.
При нажатии кнопок загорающиеся светодиоды будут отражать
установленные режимы.
В данной инструкции состояние светодиодов обозначается
следующим образом:
Функции нажимных кнопок:
После того, как вышеуказанные действия проверки выполнены
и подтверждены, включите электропитание наружного блока
и внутренних блоков.
Если связь между внутренними блоками и наружным блоком
работает нормально, состояние светодиодов будет
соответствовать рисунку выше.
Убедитесь, что электропитание наружного блока включено за
6 часов до фактической эксплуатации системы. Это необходимо
для включения подогревателя картера.
После того, как положения, указанные выше, подтверждены,
можно установить режим 2 при помощи кнопок
BS1 MODE
, как
показано ниже.
■
Для установки режима 2
: Нажмите и удерживайте кнопку
BS1 MODE
в течение 5 секунд. Загорится светодиод H1P
w
.
Настройки системы с помощью нажимных кнопок
Следующая настройка может быть установлена при помощи
нажимных кнопок, как объяснено в
.
■
Настройка высокого статического давления.
Если наружный блок установлен в помещении, а
вентилятор наружного блока выведен в воздуховод,
скорость вентилятора необходимо увеличить, чтобы
обеспечить достаточный поток воздуха.
При установленном режиме 2, как описано выше, (светодиод
H1P горит) нажмите 18 раз на кнопку
BS2 SET
, пока не
отобразится следующая комбинация светодиодов:
Нажмите кнопку
BS3 RETURN
для задания необходимой
настройки.
Далее настройку можно изменить, нажав кнопку
BS2 SET
. Для
этой настройки можно установить значение
ON
(ВКЛ) или
OFF
(ВЫКЛ).
Следующая комбинация светодиодов отображает другую
настройку:
Нажатие кнопки
BS3 RETURN
подтверждает настройку.
И наконец, при повторном нажатии кнопки
BS3 RETURN
начинается работа системы в соответствии с настройкой.
Нажатие кнопки
BS1 MODE
возвращает настройку к исходному
положению:
14.3.
Пробный запуск
После установки и выполнения настроек системы, установщик
обязан проверить правильность работы системы. Для этого
необходимо произвести пробный запуск в порядке, изложенном
ниже.
Меры предосторожности перед пробным запуском
В ходе пробного запуска наружный и внутренние блоки начнут
работу.
■
Убедитесь, что подготовка всех внутренних блоков
завершена (трубопроводы, электропроводка,выпуск
воздуха,...). См. инструкции по монтажу внутренних блоков.
x
ВЫКЛ
w
ВКЛ
c
Мигает
BS1 MODE
Для изменения установленного режима
BS2 SET
Для настроек системы
BS3 RETURN
Для настроек системы
BS4 TEST
Для тестирования
BS5 RESET
Для сброса адреса при изменении электропроводки
или при установке дополнительного внутреннего
блока
ПРИМЕЧАНИЕ
Если в ходе установки вы сбились, нажмите
кнопку
BS1 MODE
. Это приведет к возврату
в режим 1 (светодиод H1P не горит).
BS2
SET
BS1
MODE
BS3
RETURN
BS4
TEST
BS5
RESET
H1P
H2P
H3P
H4P
H5P
H6P
H7P
MODE
TEST:
HWL:
IND
MASTER
SLAVE
L.N.O.P DEMAND
C/H SELECT
H8P
MULTI
H1P
H2P
H3P
H4P
H5P
H6P
H7P
w x w x
x w x
H1P
H2P
H3P
H4P
H5P
H6P
H7P
ON
w x
x
x
x c x
OFF
(a)
(a) Эта настройка = заводская настройка
w x
x
x
x
x c
H1P
H2P
H3P
H4P
H5P
H6P
H7P
x
x w x
x
x
x
ПРЕДУПРЕЖДЕНИЕ
Настройки, аналогичные моделям с ПРХ,
НЕВОЗМОЖНО
применить к данному наружному
блоку Daikin Altherma.
Не вставляйте пальцы или длинные предметы
в
воздухозаборные и воздуховыпускные
отверстия. При вращении вентилятора с высокой
скоростью это может привести к травмам.
Не приступайте к пробному запуску, не завершив
работу с внутренними блоками.
