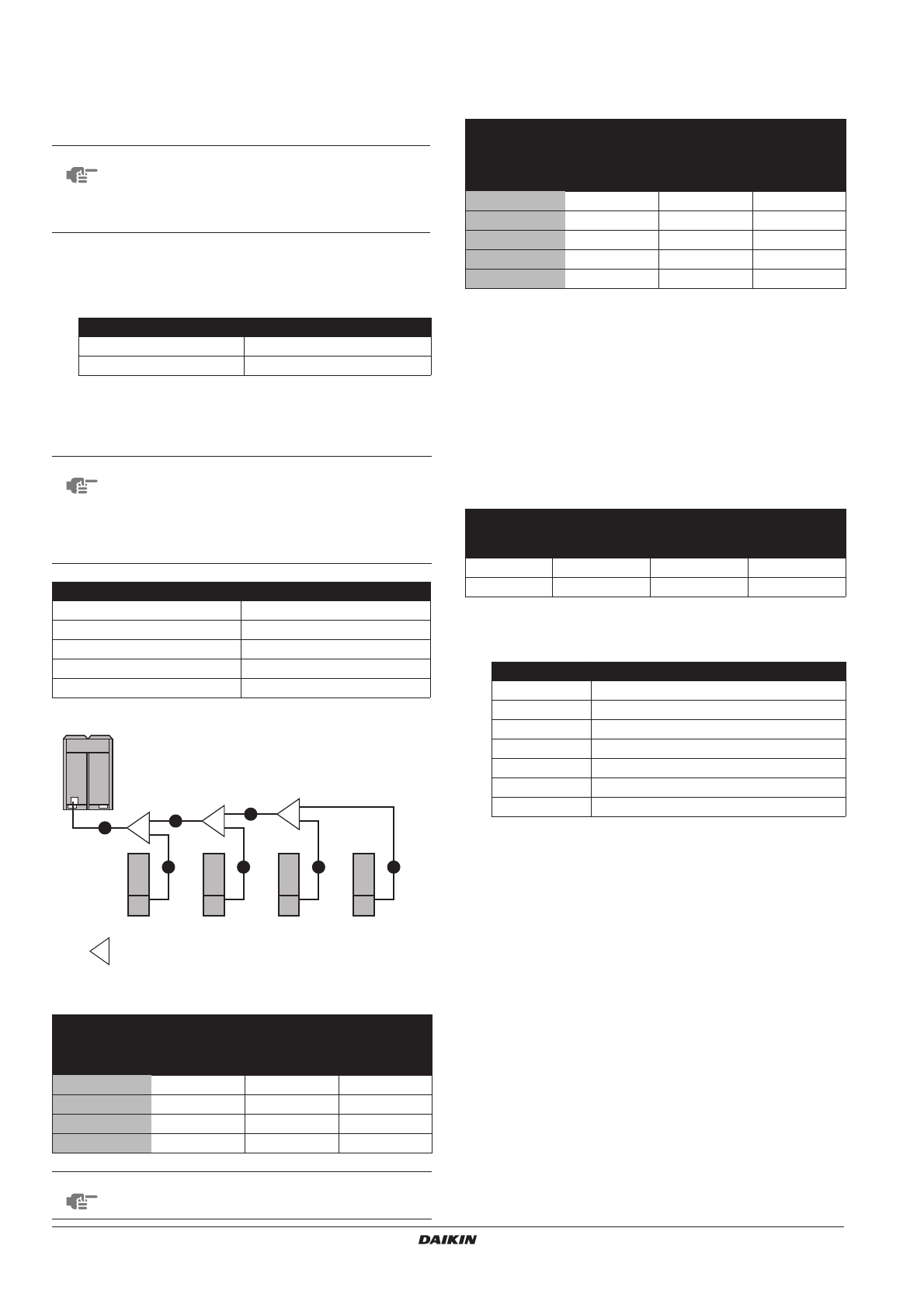

Инструкция по монтажу
11
EMRQ8~16AAY1
Daikin Altherma наружный блок
4PW61262-1B – 2013.11
9.
Размер трубы хладагента
и допустимая длина трубопровода
9.1.
Подбор материалов трубопровода
■
Количество инородные вещества в трубопроводах
(включая масла) должно быть
≤
30 мг/10 м.
■
Степень отжига: пользуйтесь трубой, отожженной в
степени, зависимой от диаметра, см. таблицу ниже.
O = отожженная
1/2H = полутвердая
9.2.
Подбор размера трубопровода
■
Размер: по данным таблицы определите необходимый размер:
A. Трубопровод между наружным блоком и первой трубой
разветвителя
B. Трубопровод между комплектами разветвителей
хладагента
По данным таблицы ниже определите необходимый диаметр,
учитывая общую мощность внутреннего блока:
Пример:
Общая мощность для B1 = показатель мощности внутреннего
блока
2 + показатель мощности внутреннего блока 3 +
показатель мощности внутреннего блока 4 = 270
Общая мощность для B2 = показатель мощности внутреннего
блока 3 + показатель мощности внутреннего блока 4 = 190
C. Трубопровод между комплектом разветвителя и
внутренним блоком
Размер трубы для прямого соединения с внутренним блоком
должен совпадать с соединительными размерами внутреннего
блока:
■
Толщина труб трубопровода хладагента должна
соответствовать действующим нормативам. Минимальная
толщина труб для R410A указана в таблице ниже.
■
Если трубы необходимых размеров (дюймовых)
недоступны, допускается использование труб других
размеров (мм), учитывая следующие положения:
■
диаметр трубы должен максимально соответствовать
указанному размеру
■
используйте переходники дюймы-мм (приобретаются
отдельно)
ПРИМЕЧАНИЕ
Трубопровод и другие детали, находящиеся под
давлением, должны соответствовать нормативам
и типу хладагента. Для трубопровода хладагента
используйте бесшовные медные трубы
деоксидированные фосфорной кислотой.
Ø
трубы
Степень отжига материала трубы
≤
15,9
O
≥
19,1
1/2H
ПРИМЕЧАНИЕ
■
Для реверсивного внутреннего блока
(EKHVMYD) необходимо 3 линии трубопровода.
■
Для внутренних агрегатов, работающих только
на обогрев (EKHVMRD или EKHBRD),
необходимо 2 линии трубопровода (только
жидкостная и нагнетающая).
Показатель мощности внутренних агрегатов
EKHBRD011
100
EKHBRD014
125
EKHBRD016
140
EKHVM(R/Y)D50
50
EKHVM(R/Y)D80
80
Рефнет-разветвитель
Наружный диаметр труб (мм)
Мощность
наружного
блока (л.с.)
Всасывающая
линия
Линия
нагнетания
Жидкостная
линия
8
19,1
15,9
9,5
10
22,2
19,1
9,5
12
28,6
19,1
12,7
14+16
28,6
22,2
12,7
ПРИМЕЧАНИЕ
Запрещается увеличивать размеры труб
всасывания и нагнетания.
A
B1
C
a
1
50
B2
C
b
2
80
C
c
3
50
C
4
140
Наружный диаметр труб (мм)
Показатель
мощности
внутреннего
блока
Всасывающая
линия
Линия
нагнетания
Жидкостная
линия
<
150
15,9
12,7
9,5
150
≤
x<200
19,1
15,9
9,5
200
≤
x<290
22,2
19,1
9,5
290
≤
x<420
28,6
19,1
12,7
420
≤
x<520
28,6
28,6
15,9
Наружный диаметр труб (мм)
Всасывающая
линия
Линия
нагнетания
Жидкостная
линия
EKHVM(R/Y)D
15,9
12,7
9,5
EKHBRD
—
15,9
9,5
Ø
трубы
Минимальная толщина (мм)
6,4
0,80
9,5
0,80
12,7
0,80
15,9
0,99
19,1
0,80
22,2
0,80
28,6
0,99
