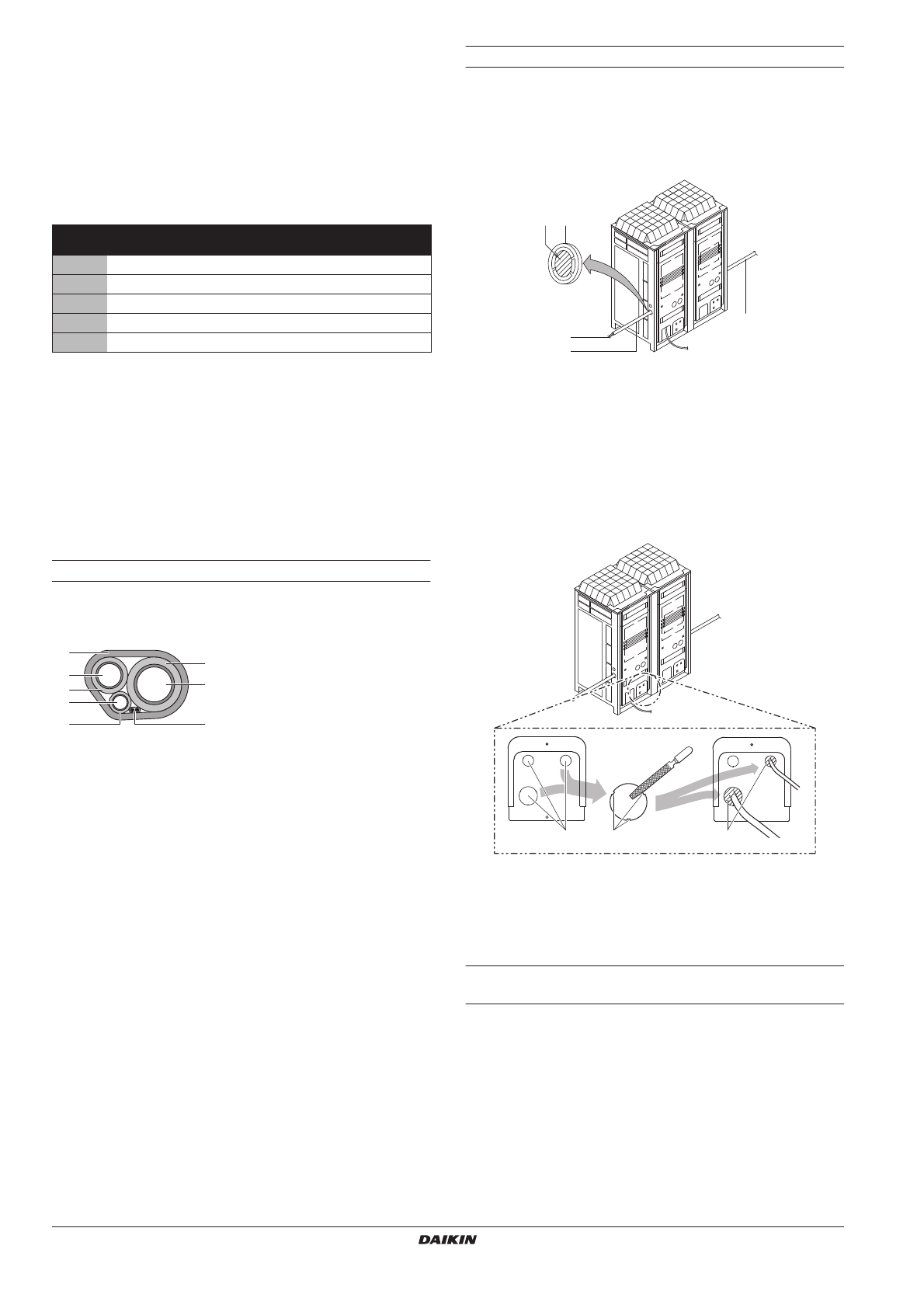

Инструкция по монтажу
21
EMRQ8~16AAY1
Daikin Altherma наружный блок
4PW61262-1B – 2013.11
12.4.
Требования
Подача электропитания, в соответствии с действующими
нормативами, должна быть защищена необходимыми
защитными устройствами — главным выключателем, плавкими
предохранителями постепенного действия на каждую фазу
и средством защиты от утечки на землю.
Выбор и определение размеров проводов должны
производиться в соответствии с действующей нормативной
документацией на основании информации, приведенной в
следующей таблице:
Сечение проводов управления должно быть 0,75~1,25 мм
2
.
Длина проводов управления не должна превышать 1000 м.
Если размеры проводов связи выходят за рамки данных
ограничений, это может привести к ошибкам связи.
12.5.
Проводка
Важно, чтобы провода связи и провода электропитания были
отделены друг от друга. Чтобы избежать электромагнитных
помех, расстояние между ними должно постоянно быть не
менее 25 мм.
Проводка проводов управления
Провода управления должны быть собраны вместе
с трубопроводом, как показано ниже.
Трубопровод может быть проложен от левой стороны, от правой
стороны или от передней панели блока. См. раздел
Соединение труб трубопровода хладагента" на
Проводка проводов электропитания
Провода электропитания могут быть проложены от левой
стороны, от правой стороны и от передней панели блока.
1
Левая и правая стороны. Отверстие в пластиковой
заглушке на левой и правой стороне может быть открыто,
как показано ниже.
2
Передняя панель.
Чтобы направить провода электропитания от передней
панели, можно использовать выбивные отверстия:
Меры предосторожности при освобождении выбивных
отверстий
■
Чтобы пробить выбивное отверстие, ударьте по нему
молотком.
■
После освобождения выбивных отверстий рекомендуется
удалить заусеницы и покрасить края и область вокруг
краев, чтобы предотвратить ржавление.
■
При проводке электропроводов через выбивные отверстия
обмотайте провода изолентой для предотвращения
повреждений. Провода через отверстия должны быть
проложены в кабель-каналах, приобретаемых отдельно.
Также для пробивных отверстий можно использовать
приобретаемые по месту установки резиновые втулки.
Фаза
и частота
Напряжение
Максимальный
ток
Рекомендованные
предохранители
EMRQ8
3N~ 50 Гц
380~415 В
17,1 A
20 A
EMRQ10
3N~ 50 Гц
380~415 В
22,1 A
25 A
EMRQ12
3N~ 50 Гц
380~415 В
22,3 A
25 A
EMRQ14
3N~ 50 Гц
380~415 В
32,8 A
40 A
EMRQ16
3N~ 50 Гц
380~415 В
33,0 A
40 A
2
1
6
3
4
6
5
6
1
Жидкостная линия
2
Линия нагнетания
3
Внешняя обмотка
4
Всасывающая линия
5
Проводка управления
6
Изоляционный материал
1
Провода электропитания в канале
2
Канал
3
Источник электропитания
4
Перед использованием вырежьте заглушку, отмеченную
штриховкой
5
Крышка заглушки
1
Выбивное отверстие
2
Заусенец
3
Если существует вероятность проникновения
в систему мелких животных через выбивные отверстия,
заделайте отверстия уплотняющим материалом
(подготавливается на месте установки).
1
2
3
4
5
2
3
1
