Installation manual
2
EKHTS260AC6W1
Domestic hot water tank for air to water heat pump system
4PW73828-1 – 2012.05
O
VERVIEW
OF
THE
UNIT
Position of flexibles
(Factory mounted)

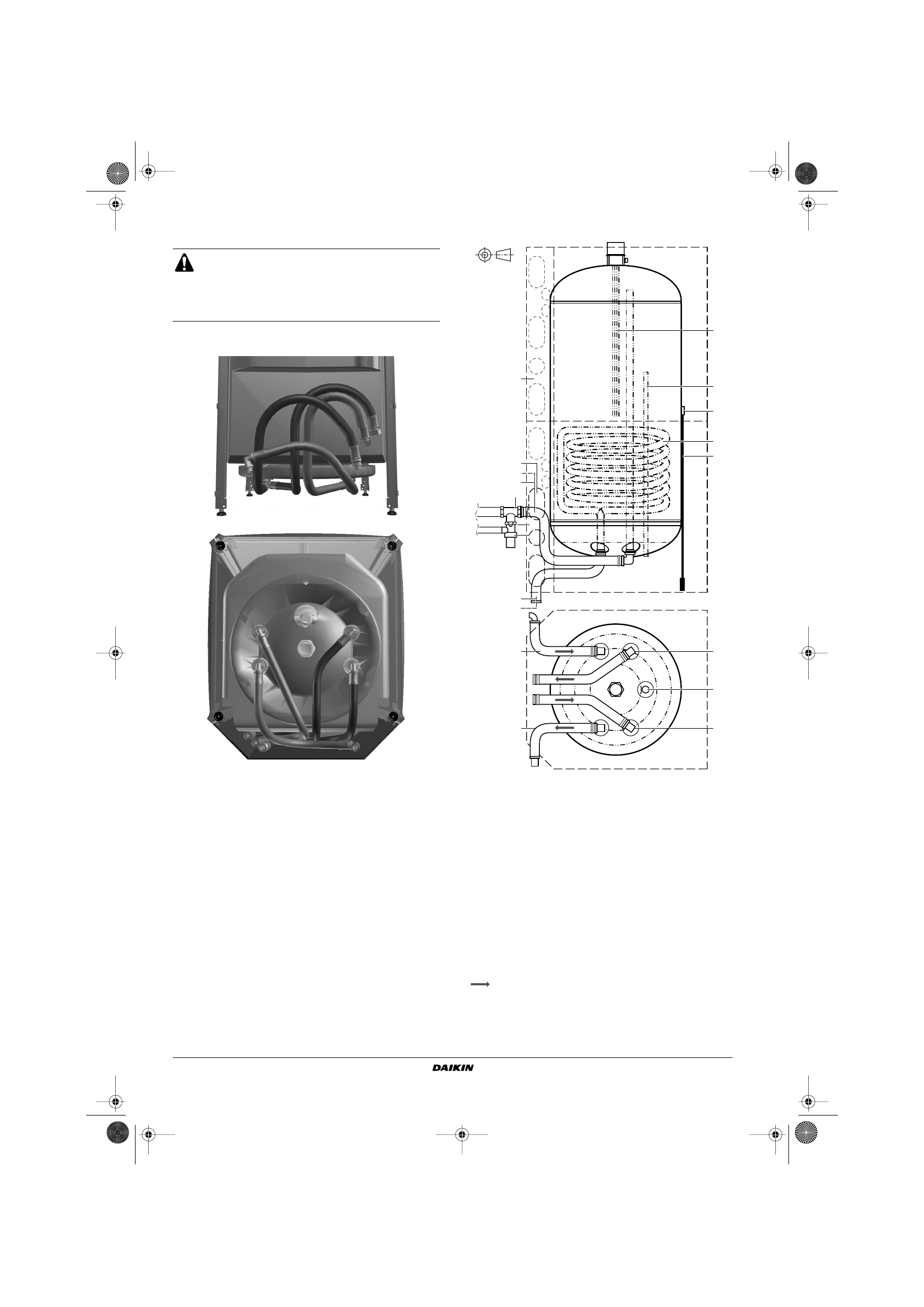

Main components
The total system (indoor unit and outdoor unit) is designed
for combination with a Daikin domestic hot water tank. In
case another tank is being used in combination with the
Daikin indoor unit, Daikin cannot guarantee neither good
operation nor reliability of the system. For those reasons
Daikin cannot give warranty of the system in such case.
A
Hot water from the tank (G 3/4" Female)
B
T-piece (field supply)
C
Pressure relief valve connection (field supply)
D
Pressure relief valve (field supply)
E
Anode
F
Thermistor socket
G
Hot water from the indoor unit to the tank coil (quick coupling 90°)
H
Heat exchanger coil
J
Return water from the tank coil to the indoor unit (quick coupling)
K
Cold water to the tank (G 3/4" Female)
L
Thermistor
M
electric heater
N
Casing
P
Knock-out holes for water piping
Water flow direction
A
K
G
J
F
E
M
N
G
C
D
J
L
B
A
K
P
H
E
