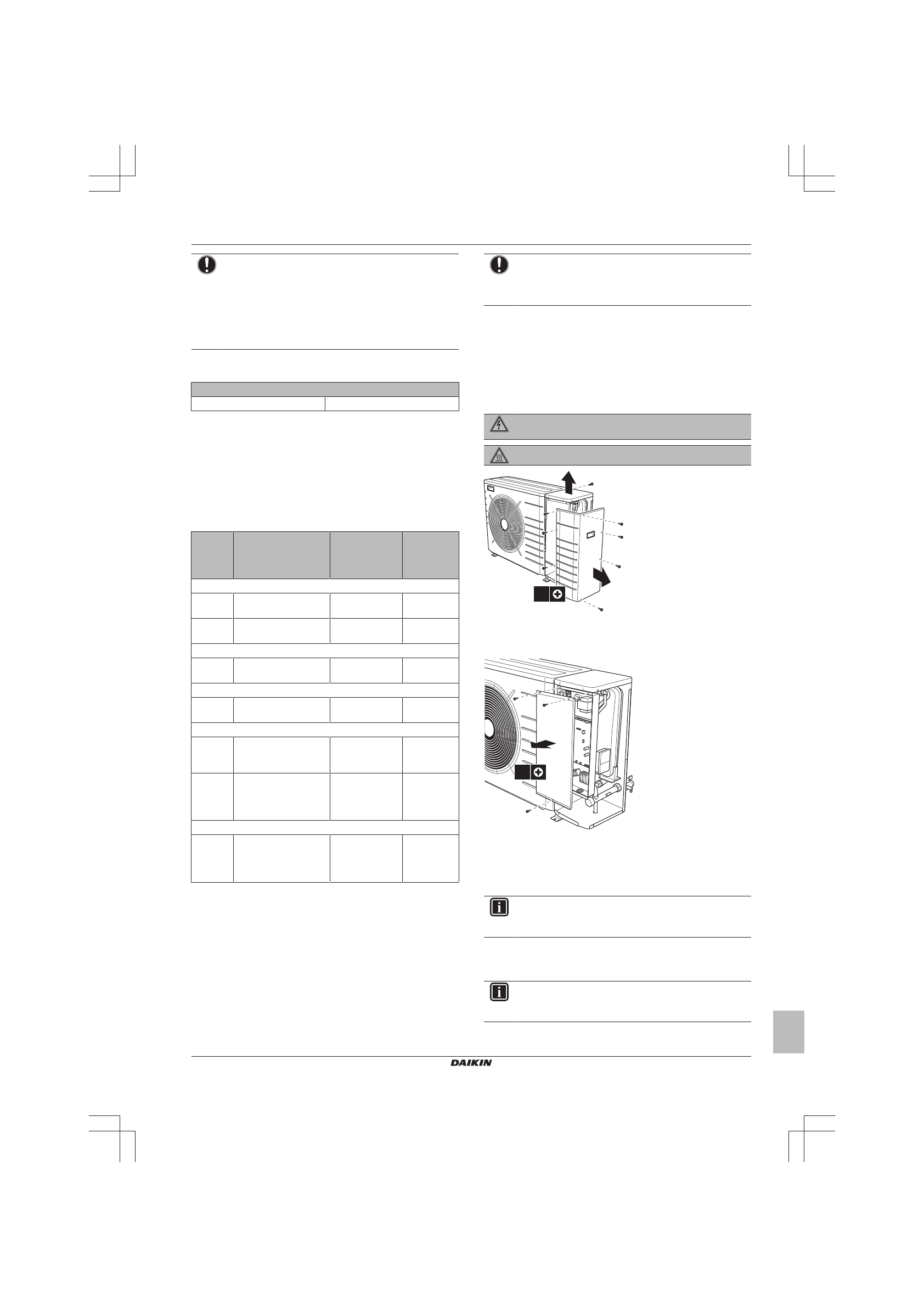

4 Монтаж
Руководство по монтажу
5
EBLQ+EDLQ05+07CAV3
Низкотемпературный моноблок Daikin Altherma
4P403578-1C – 2016.02
ПРИМЕЧАНИЕ
Когда управление циркуляцией в каждом или в
определенном
контуре
нагрева
помещения
осуществляется
посредством
дистанционно
управляемых
клапанов,
важно
поддерживать
минимальный расход, даже если все клапаны закрыты.
Если невозможно достичь минимального расхода,
формируется ошибка расхода 7H (нет нагрева/работы).
Дополнительная информация приведена в руководстве по
применению для установщика.
Минимально допустимый расход
Модели 05+07
12 л/мин
См. рекомендуемую процедуру в разделе
проверок во время пуско-наладки" на стр. 19
.
3.3
Подготовка электрической
проводки
3.3.1
Обзор электрических соединений
внешних и внутренних приводов
Позиция
Описание
Провода
Максималь
ный
рабочий
ток
Электропитание наружного агрегата
1
Электропитание
наружного агрегата
2+GND
(a)
2
Обычный источник
электропитания
2
6,3 А
Интерфейс пользователя
3
Интерфейс
пользователя
2
(b)
Дополнительное оборудование
4
Дистанционный
наружный датчик
2
(c)
Приобретаемые по месту установки компоненты
5
Насос горячей воды
бытового
потребления
2
(c)
6
Управление нагревом/
охлаждением
помещения (или
запорный клапан)
2
(e)
Соединительный кабель
7
Соединительный
кабель между
наружным агрегатом и
блоком управления
2
(d)
(a)
Смотрите паспортную табличку на наружном агрегате.
(b)
Кабель сечением 0,75 мм²–1,25 мм²; максимальная
длина: 500 м. Подходит для соединений как
одиночного, так и двойного интерфейса пользователя.
(c)
Минимальное сечение кабеля 0,75 мм².
(d)
Кабель сечением 0,75 мм²–1,25 мм²; максимальная
длина: 20 м.
(e)
Если комплект клапанов EKMBHBP1 входит в систему,
то требуемое сечение кабеля составляет 0,75 мм².
Если комплект клапанов EKMBHBP1 НЕ входит в
систему, минимально допустимое сечение кабеля
составляет 0,75 мм².
ПРИМЕЧАНИЕ
Дополнительные
технические
характеристики
различных соединений указаны внутри наружного
агрегата.
4
Монтаж
4.1
Открытие агрегата
4.1.1
Чтобы открыть наружный агрегат
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
ОПАСНО! РИСК ОЖОГОВ
8×
1
2
4.1.2
Открытие крышки распределительной
коробки наружного агрегата
3×
4.2
Монтаж наружного агрегата
4.2.1
Подготовка монтажной конструкции
ИНФОРМАЦИЯ
По поводу информации о доступных опциях обратитесь
к своему дилеру.
Если агрегат устанавливается прямо на полу, подготовьте 4
комплекта анкерных болтов M8 или M10, гаек и шайб
(приобретаются по месту установки) следующим образом:
ИНФОРМАЦИЯ
Максимальная высота верхней выступающей части
болтов составляет 15 мм.
