4 Монтаж
Руководство по монтажу
10
EBLQ+EDLQ05+07CAV3
Низкотемпературный моноблок Daikin Altherma
4P403578-1C – 2016.02
2

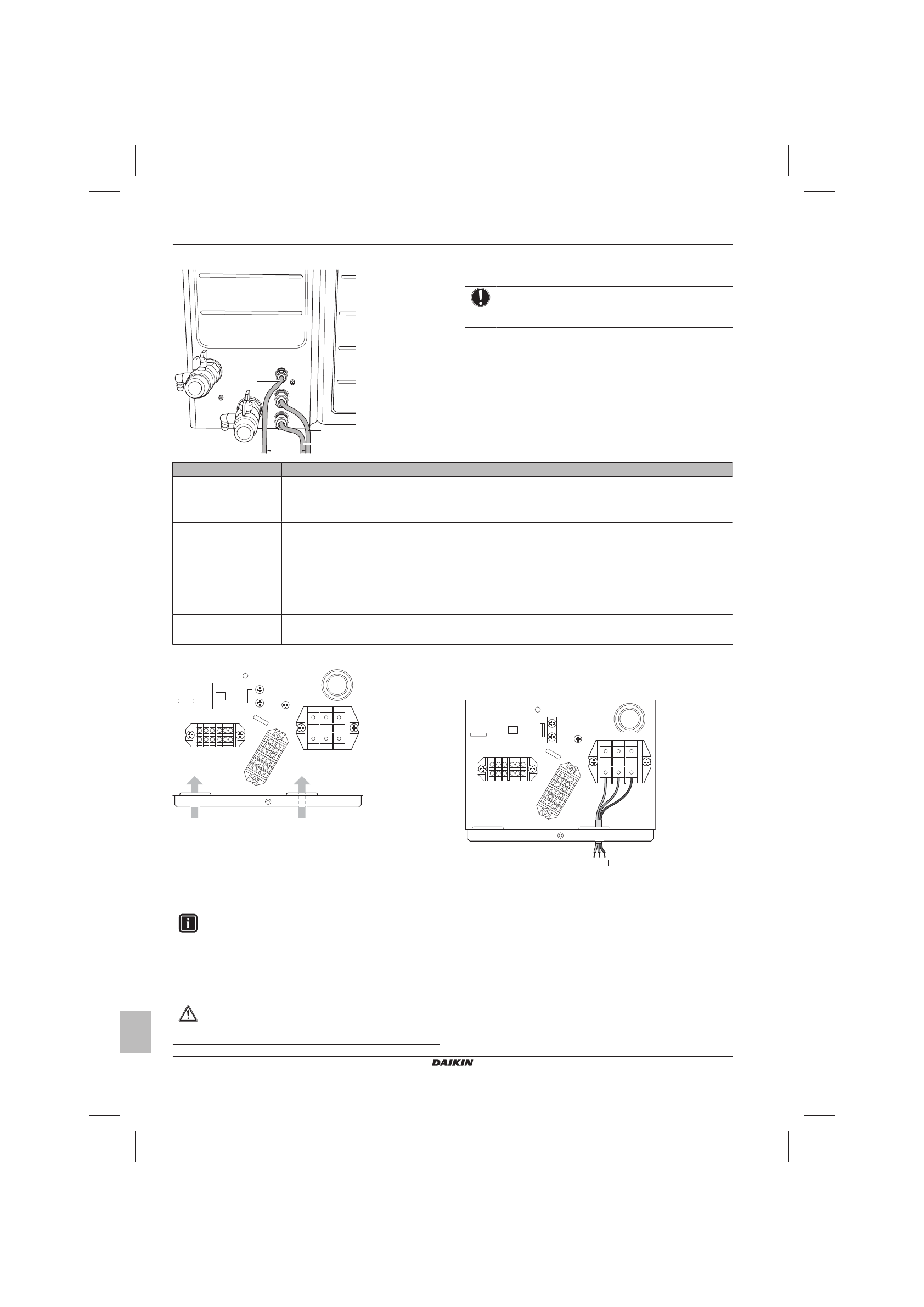

Проложите проводку через заднюю стенку блока:
a
b
c
≥25 mm
a
Низкое напряжение
b
Высокое напряжение
c
Электропитание
ПРИМЕЧАНИЕ
Расстояние между кабелями высокого и низкого
напряжения должно составлять не менее 25 мм.
Проводка
Допустимые кабели (зависят от установленных опций)
a
Низкое напряжение
▪ Интерфейс пользователя
▪ Соединительный кабель к блоку управления EKCB07CAV3
▪ Дистанционный наружный датчик (опция)
b
Высокое напряжение
▪ Обычный источник электропитания
▪ Источник электропитания в режиме предпочтительного энергосбережения
▪ Конвектор теплового насоса (опция)
▪ Запорный клапан (приобретается на месте)
▪ Насос горячей воды бытового потребления (приобретается на месте)
▪ Контроль режимов охлаждения/нагрева помещения
c
Электропитание
▪ Электропитание
3
Внутри блока проложите кабели следующим образом:
a
b
a
Проводка низкого напряжения
b
Проводка высокого напряжения и основное
электропитание
4
Убедитесь в том, что кабель НЕ соприкасается с острыми
кромками.
5
Установите крышку распределительной коробки.
ИНФОРМАЦИЯ
При
монтаже
с
использованием
приобретенных
отдельно или дополнительных кабелей предусмотрите
кабель достаточной длины. Это позволит легко
снимать/переставлять распределительную коробку и
получать доступ к другим компонентам во время
обслуживания.
ПРЕДОСТЕРЕЖЕНИЕ
НЕ вводите и не размещайте в блоке дополнительную
длину кабеля.
4.4.2
Подключение основного источника
питания
1
Выполните подключение к сетевому электропитанию.
1 2 3
X4M
2
3
1
1
GND
2
L
3
N
