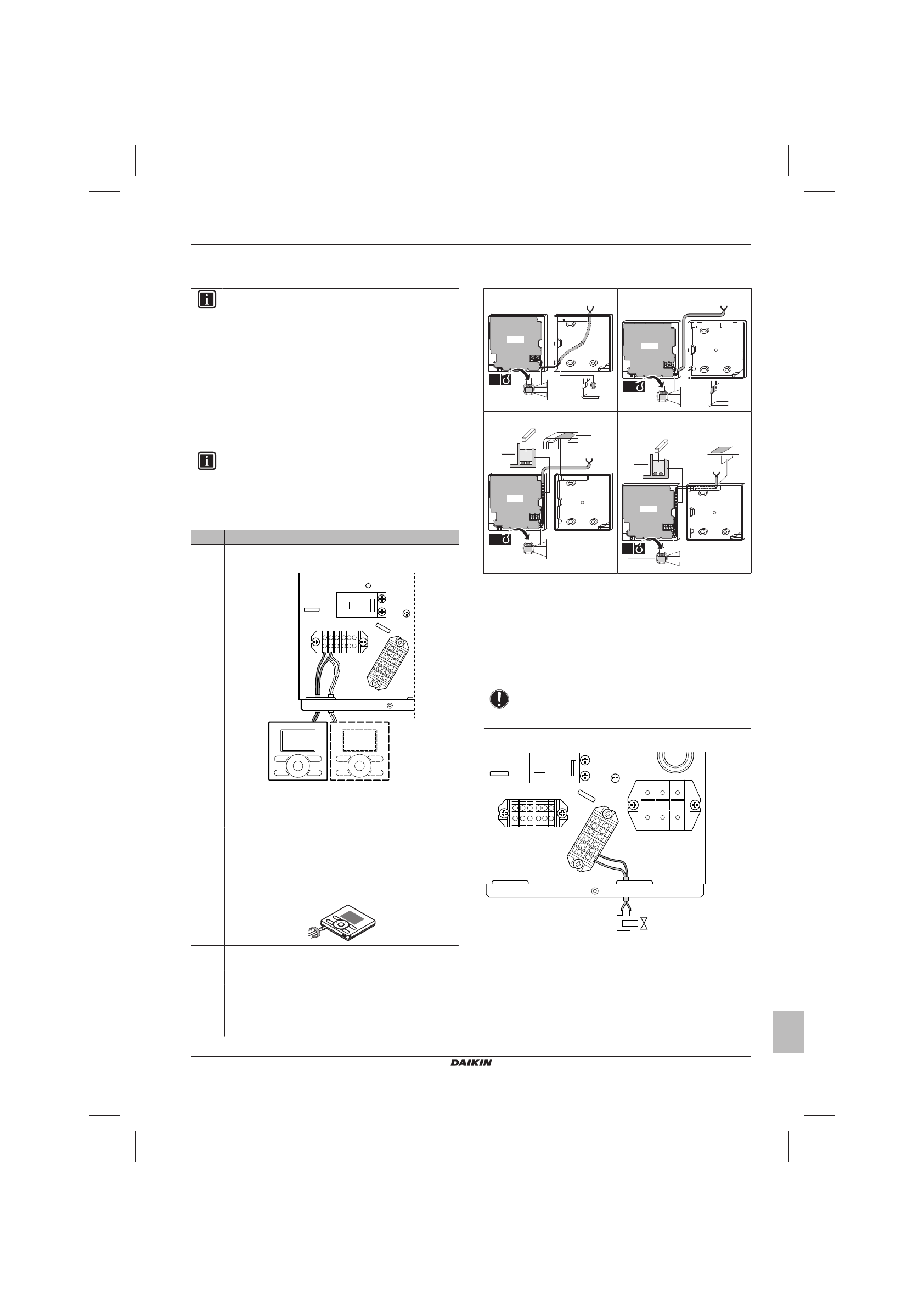

4 Монтаж
Руководство по монтажу
11
EBLQ+EDLQ05+07CAV3
Низкотемпературный моноблок Daikin Altherma
4P403578-1C – 2016.02
4.4.3
Подключение интерфейса
пользователя
ИНФОРМАЦИЯ
▪ Если блок управления EKCB07CAV3 НЕ входит в
состав
системы,
подсоедините
интерфейс
пользователя
непосредственно
к
наружному
агрегату.
▪ Он также может быть подсоединен к блоку
управления
EKCB07CAV3,
если
последний
предусмотрен в системе. Для этого подсоедините
интерфейс
пользователя
к
клеммам
блока
управления X2M/20+21, а затем подсоедините блок
управления
к
наружному
агрегату,
соединив
клеммы X2M/20+21 с клеммами наружного агрегата
X5M/1+2.
ИНФОРМАЦИЯ
Подробное
описание
порядка
подключения
интерфейса
пользователя
к
блоку
управления
приведено
в
руководстве
по
применению
для
установщика
и
руководстве
по
монтажу
блока
управления.
#
Действие
1
Подсоедините кабель интерфейса пользователя к
наружному агрегату.
X5M
A5P
A5P
1 2
a
b
a
Основной интерфейс пользователя
(a)
b
Дополнительный интерфейс пользователя
2
Вставьте отвертку в пазы на нижней стороне
интерфейса пользователя и осторожно отделите
лицевую плату от настенной панели.
Печатная плата монтируется на лицевой плате
интерфейса пользователя. Следите, чтобы НЕ
повредить ее.
3
Прикрепите настенную панель интерфейса
пользователя к стене.
4
Подсоедините, как показано на рис. 4A, 4B, 4C или 4D.
5
Установите лицевую плату обратно на настенной
панели.
При креплении лицевой платы к агрегату следите,
чтобы НЕ зажать проводку.
(a)
Основной интерфейс пользователя требуется для
работы, но должен заказываться отдельно
(обязательная опция).
4A Подсоединение сзади
b
a
PCB
1×
4B Подсоединение слева
a
PCB
b
1×
4C Подсоединение сверху
a
b
PCB
b
1×
4D Подсоединение сверху по
центру
a
PCB
b
b
1×
a
С помощью кусачек или аналогичного инструмента
сделайте в этой части отверстие для проводки.
b
С помощью фиксатора проводки и зажима закрепите
проводку на передней части корпуса.
4.4.4
Подсоединение запорного клапана
1
Подсоедините
кабель
управления
клапана
к
соответствующим контактам, как показано на приведенном
рисунке.
ПРИМЕЧАНИЕ
Подсоедините
только
клапана
NO
(нормально
открытые).
NO
X5M
X4M
X3M
M2S
2
1
