8 Технические данные
Руководство по монтажу
27
EBLQ+EDLQ05+07CAV3
Низкотемпературный моноблок Daikin Altherma
4P403578-1C – 2016.02

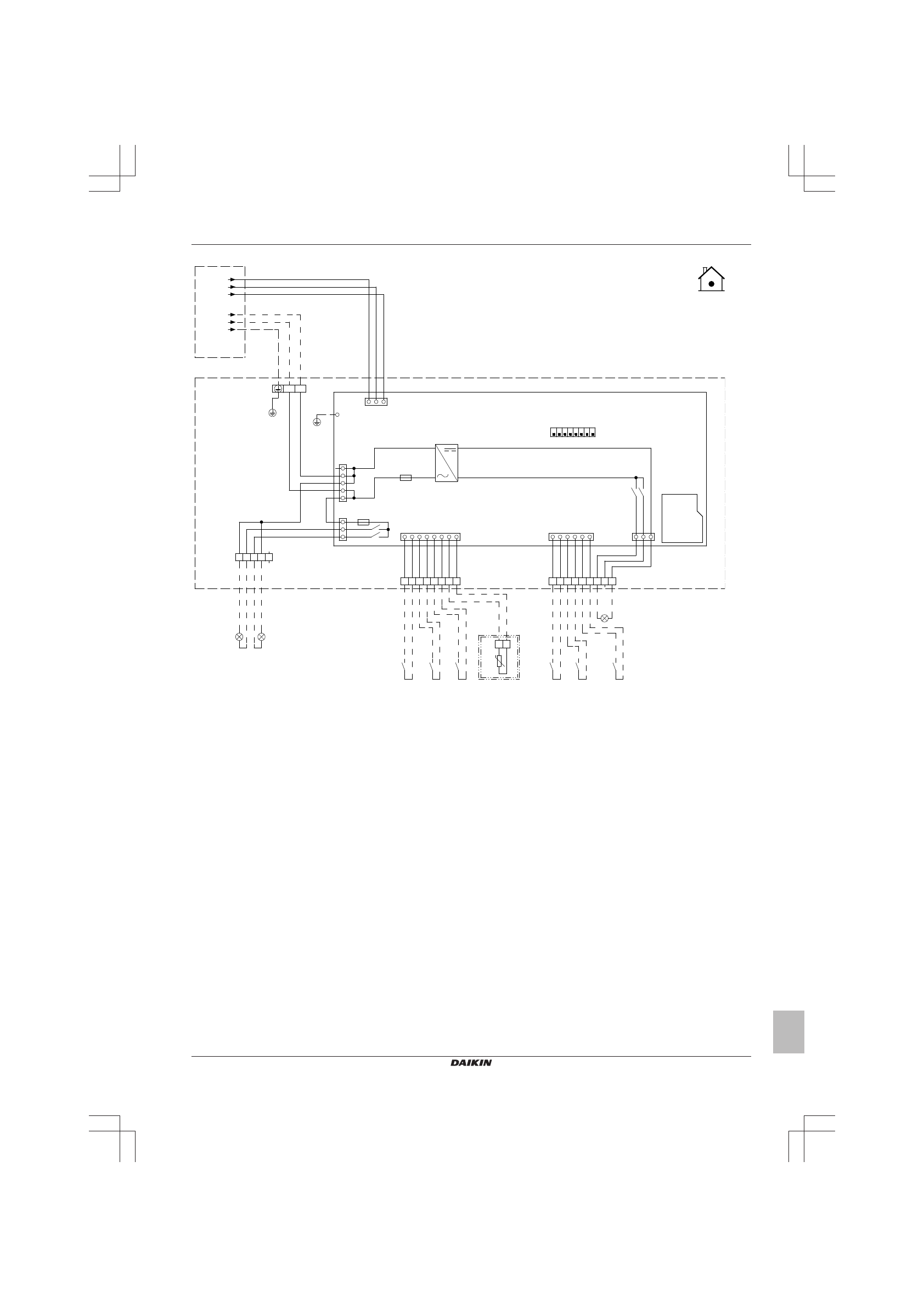

Опция блока управления: дополнительный блок
X1M/L
X1M/N
X1M/PE
A4P/X5A.1
A4P/X5A.2
A4P/X5A.3
F2U
X1A
X2A
1 2 3
X5A
X1M
1 2 3 4 5
X8M
X2M
3
2
1
5
4
3
2
1
1 2 3 4 5 6 7 8
X3A
X4A
X2M
1 2 3 4 5 6
X14A
ON
OFF
8 7 6 5 4 3 2 1
DS1
F1U
1 2 3
14
5 6 3 4 1 2 1a 2a
7 8 9 10 11 12
15
13
A4P
L N
+12V
GND
S1P
S2P
S3P
R6T
-t°
S5P
S6P
S4P
1 2
4D094176-1C_Cтр. 10
Распредели
-
тельная коробка
Дополнительный
блок
Цифровые входы ограничения
мощности:
обнаружение 5 В=
(напряжение с печатной платы)
Цифровой вход
ограничения мощности:
обнаружение 5 В=
(напряжение с печатной платы)
дополнительный
внешний датчик
температуры воздуха
в помещении
Входы импульсов
электрического счетчика:
обнаружение импульсов 5 В=
(напряжение с печатной платы)
Подача аварийного сигнала
Макс. нагрузка: 150 мА, 12 В=
Выход Включения/Выключения
нагрева/охлаждения помещения
Макс. напряжение 250 В~
Макс. нагрузка 1 А
Мин. нагрузка 10 мА
Внешний источник тепла
Макс. напряжение 250 В~
Макс. нагрузка 1 А
Мин. нагрузка 10 мА
A1P
Основная печатная плата
A2P
Печатная плата контура тока
A3P
*
ВКЛ/ВЫКЛ по термостату (PC=цепь
питания)
A3P
*
Конвектор теплового насоса
A4P
*
Печатная плата расширения (управление,
дополнительная)
A5P
Плата интерфейса пользователя
A7P
*
Печатная плата приемника
(беспроводное Включение/
ВЫКЛЮЧЕНИЕ по термостату)
B1L
Датчик расхода
C110~C112
Конденсатор
DB1, DB2, DB401
Выпрямительный мост
DS1 (A4P)
*
DIP-переключатель
E1H
Резервный нагревательный элемент
(1 кВт)
E2H
Резервный нагревательный элемент
(2 кВт)
E3H
Элемент резервного нагревателя
E4H
Вспомогательный нагреватель (3 кВт)
E6H
Ленточный нагреватель пластинчатого
теплообменника
E7H
Нагреватель расширительного бака
F1B
*
Предохранитель от перегрузки
резервного нагревателя
F2B
*
Предохранитель от перегрузки
вспомогательного нагревателя
F1T, F2T
*
Плавкий предохранитель резервного
нагревателя
F1U (A4P)
Предохранитель T, 2 A, 250 В
F2U (A4P)
Предохранитель T, 2 А, 250 В для 3-
ходового клапана
FU1 (A1P)
Предохранитель T, 6,3 A, 250 В
FU2 (A1P)
Предохранитель T, 6,3 A, 250 В
K1
*
Клеммная колодка
K2
*
Вспомогательный нагреватель
FU1, FU3 (PCB1)
Предохранитель
FU2 (PCB2)
Предохранитель
IPM1
Интеллектуальный модуль питания
K1A
Реле для нагрева
K2A
Реле для охлаждения
K1M
*
Контактор резервного нагревателя
(ступень 1)
K2M
*
Контактор резервного нагревателя
(ступень 2)
