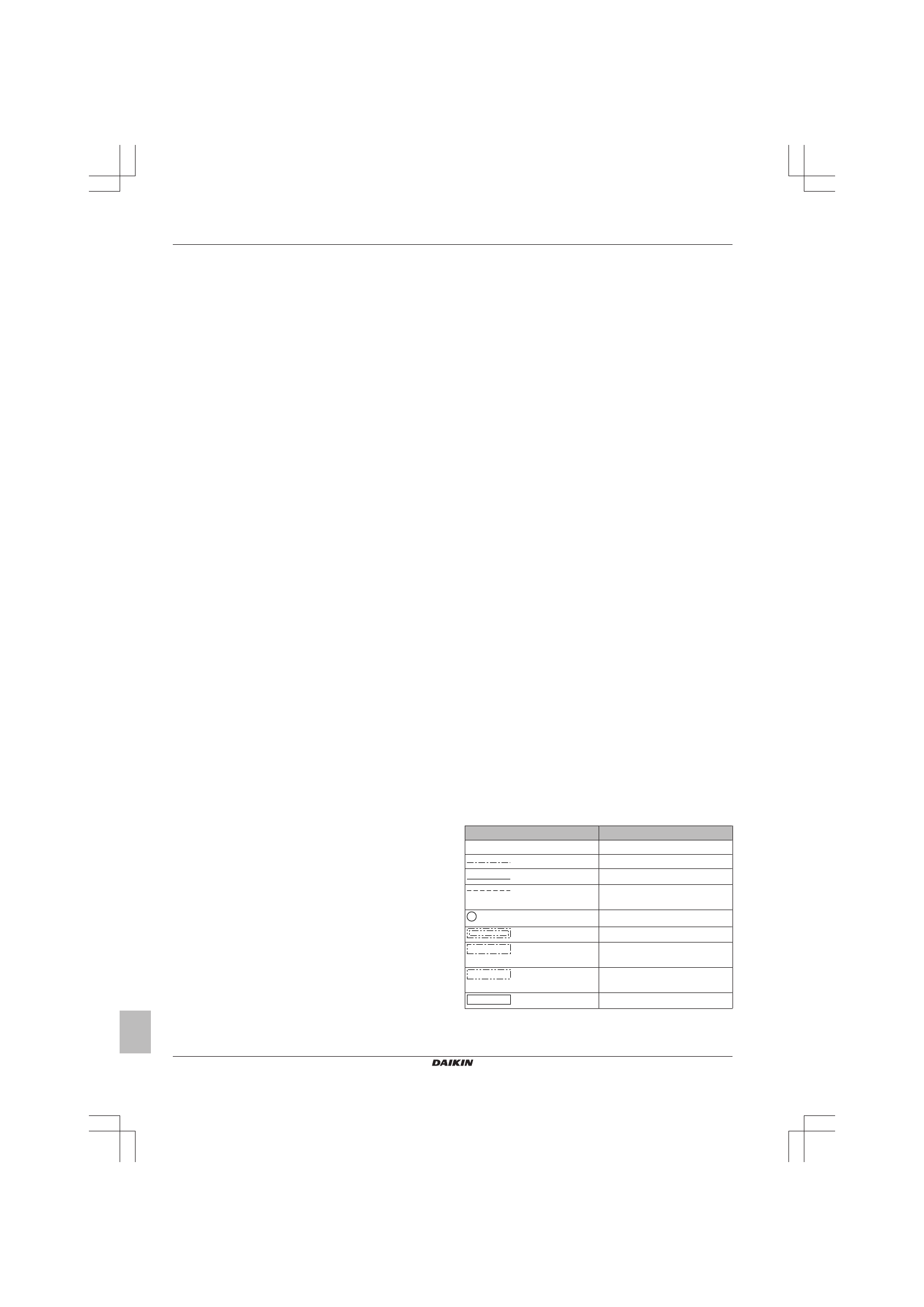

8 Технические данные
Руководство по монтажу
28
EBLQ+EDLQ05+07CAV3
Низкотемпературный моноблок Daikin Altherma
4P403578-1C – 2016.02
K3M
*
Контактор вспомогательного нагревателя
K5M
*
Предохранительный контактор
резервного нагревателя (только для *9W)
K1R
*
Реле резервного нагревателя (ступень 1)
K2R
*
Реле резервного нагревателя (ступень 2)
K*R
Реле на печатной плате
LED 1~LED 4
Лампа индикации
LED A, LED B
Контрольная лампа
M1C
Электродвигатель компрессора
M1F
Двигатель вентилятора
M1P
Главный насос подачи
M2P
#
Насос горячей воды бытового
потребления
M2S
#
Запорный клапан
M3S
3-ходовой клапан для горячей воды
бытового потребления
M4S
*
Комплект клапанов
MR30_A, DP1,
E1, MR30_B,
DP2, E2, DC_P1,
DC_P2, DCP1,
DC_N1, DC_N2,
HN402, HL402,
DCP2, DCM1,
DCM2
Разъем
MRM*, MR30,
MR4, MR306,
MR307
Электромагнитное реле
PCB2
Плата инвертора
PCB3
Плата обслуживания
Q*DI
#
Автоматический выключатель защиты от
замыкания на землю
Q1L
*
Плавкий предохранитель резервного
нагревателя
Q1L (PCB1)
Q3L/Q2L
*
Плавкий предохранитель
вспомогательного нагревателя
R1T (A1P)
Термистор на выходе воды из
теплообменника
R1T (A3P)
*
Датчик окружающей среды для ВКЛ/
ВЫКЛ по термостату
R1T (A5P)
Датчик окружающей среды интерфейса
пользователя
R1T (PCB1)
Термистор (нагнетание)
R2T
*
Термистор на выходе воды из резервного
нагревателя
R2T (A3P)
*
Внешний датчик (обогрева полов или
температуры окружающего воздуха)
R2T (PCB1)
Термистор (теплообменник)
R3T (A1P)
Термистор на стороне жидкого
хладагента
R3T (PCB1)
Термистор (воздух)
R1H (A3P)
*
Датчик влажности
R4T (A1P)
Термистор на входе воды
R5T
*
Термистор горячей воды бытового
потребления
R6T (A1P)
*
Внешний термистор наружного воздуха
R6T (A4P)
*
Внешний термистор окружающего
воздуха внутри помещения
S1L
Переключатель потока
S1S
#
Контакт источника электропитания по
льготному тарифу
SA1
Импульсный разрядник
S1NPH
Датчик давления
S1P~S4P
#
Цифровые вводы для ограничения
мощности
S1PH
Реле давления (высокого)
S2~S503
Разъем
S5P+S6P
#
Электрические счетчики
SHEET METAL
Крепежная пластина клеммной колодки
STB
*
Плавкий предохранитель
вспомогательного нагревателя
SW1, SW3
Нажимные кнопки
SW2, SW5
DIP-переключатели
TR1
Трансформатор электропитания
V2, V3, V401
Варистор
X*M
Клеммная колодка
X*Y
Разъем
Y1E
Змеевик электронного
терморегулирующего вентиля
Y1R
Змеевик обратного электромагнитного
клапана
Z1C~Z4C
Ферритовый сердечник
* =
Дополнительно
# =
Оборудование, приобретаемое отдельно
BLK
Черный
BLU
Синий
BRN
Коричневый
GRN
Зеленый
GRY
Серый
ORG
Оранжевый
PPL
Фиолетовый
RED
Красный
WHT
Белый
YLW
Желтый
Замечания по поводу действий перед запуском блока
Английский
Перевод
X4M
Основная клеммная колодка
Провод заземления
15
Номер провода 15
Оборудование, приобретаемое
отдельно
1
Несколько вариантов проводки
Опция
Не смонтировано в
распределительной коробке
Электропроводка в
зависимости от модели
Печатная плата
