Приложение В

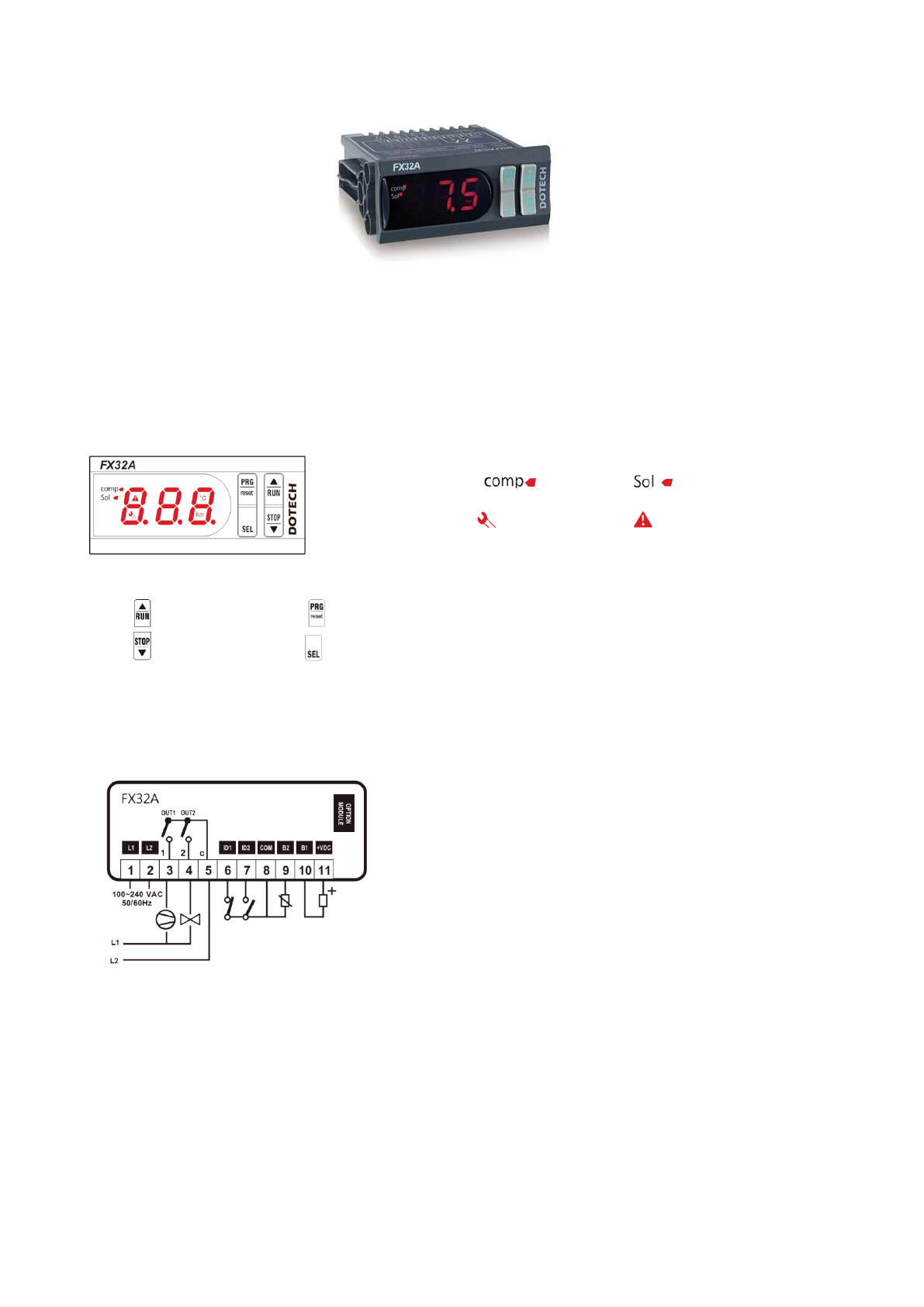

Руководство пользователя контроллера DOTECH FX32A

1 Технические характеристики

Многофункциональный промышленный электронный блок управления (контроллер DOTECH

FX32)  соответствует  стандартам  МЭК  и  предназначен  для  управления  воздушными  винтовыми
компрессорами.  Температура  эксплуатации  от  0  до  +50°С  при  относительной  влажности  до  90%
(без конденсации), температура хранения от -20 до +60°С. Коммутация входных и выходных сигна-
лов  осуществляется  через  контактный  разъем.  Питание  контроллера

(клеммы 1,2) осуществляется

от  сети  100…240VAС    частотой  50…60  Гц,  максимальный  потребляемый  ток  20  мА.  Отображение
информации  осуществляется  с  помощью  трех  цифровых  индикаторов  и  дополнительных  символов
состояния компрессорной установки.

Символы состояния компрессорной установки:

- холостой ход,

- загрузка

Вспомогательные символы:

- необходимость

ТО,

- сигнал аварии.

Управление контроллером осуществляется функциональными кнопками:

- ПУСК/ ВВЕРХ -программирование /сброс

- СТОП/ ВНИЗ

- выбор

В контроллере предусмотрена долговременная память для хранения оперативных данных:

времени  наработки,  значений  счетчиков  и  состояний  системы.  Коммутация  входных  и  выходных
сигналов  осуществляется  через  зажимные  соединения,  расположенные  на  задней  панели  контрол-
лера.

1,2 – питание контроллера 110…240VAC, 50/60Hz;
3 (OUT1) - релейный выход для управления: линейным
контактором(до 10А нагрузки 250VAC);
4 (OUT2) - релейный выход для управления; электромаг-
нитным клапаном загрузки (до 10А нагрузки 250VAC);
5 - питание релейных выходов;
6 (ID1) – цифровой вход состояния компрессора;
7 (ID2) – цифровой вход дистанционного управления;
8 (СOM) - питание входов;
9 (В2) - подключение датчика температуры;
10 (В1), 11(+VDC) - подключение датчика давления

2 Описание работы

При включении компрессорной установки на дисплее появляется индикация давления на в ы-

ходе компрессорной  установки, с индикацией «bar» в верхней части  третьего семи сегментного ин-
дикатора.  При  одновременном  кратковременном  нажатии  кнопок  RUN  и  STOP  на  дисплей  выво-
дится  температура  масляно  –  воздушной  смеси,  с  индикацией  «

С» в нижней части третьего семи

сегментного индикатора. Показание температуры отображается в течении 10 секунд, после чего
дисплей переходит к отображению давления на выходе компрессорной установки.
