ВинтоВой компрессор MD

Знакомство с системой

4.5

Блок-схема системы

―

Воздушный компрессор работает от источника электропитания, и представляет

собой одноступенчатую винтовую воздушно-компрессорную установку. Вся система

включает другие пост обрабатывающие устройства, такие как баллон для хранения
газа, рефрижераторный осушитель и фильтр.

Номер Наименование

1

Воздушный фильтр

2

Клапан управления всасыванием

3

Воздушная головка

4

Воздушномаслянный ресивер

5

Сепаратор для тонкой очистки

6

Клапан минимального давления

7

Охладитель сжатого воздуха
(с воздушным или водяным охлаждением)

8

Челночный клапан (опционально)

9

Охладитель масла
(с воздушным или водяным охлаждением)

10

Масляный фильтр

11

Клапан терморегулирования

12

Маслосливной кран

13

Предохранительный клапан

14

Клапан слива воды (опционально)
конденсатоотводчик

15

Обратный клапан для возврата масла

16

Соединительная муфта

17

Двигатель

18

Обратный клапан

19

Дроссельный клапан

20

Электромагнитный клапан разгрузки
(нормально открытый)

21

Дозировочный клапан (опционально)

T1

Датчик температуры нагнетания

P2

Датчик давления системы

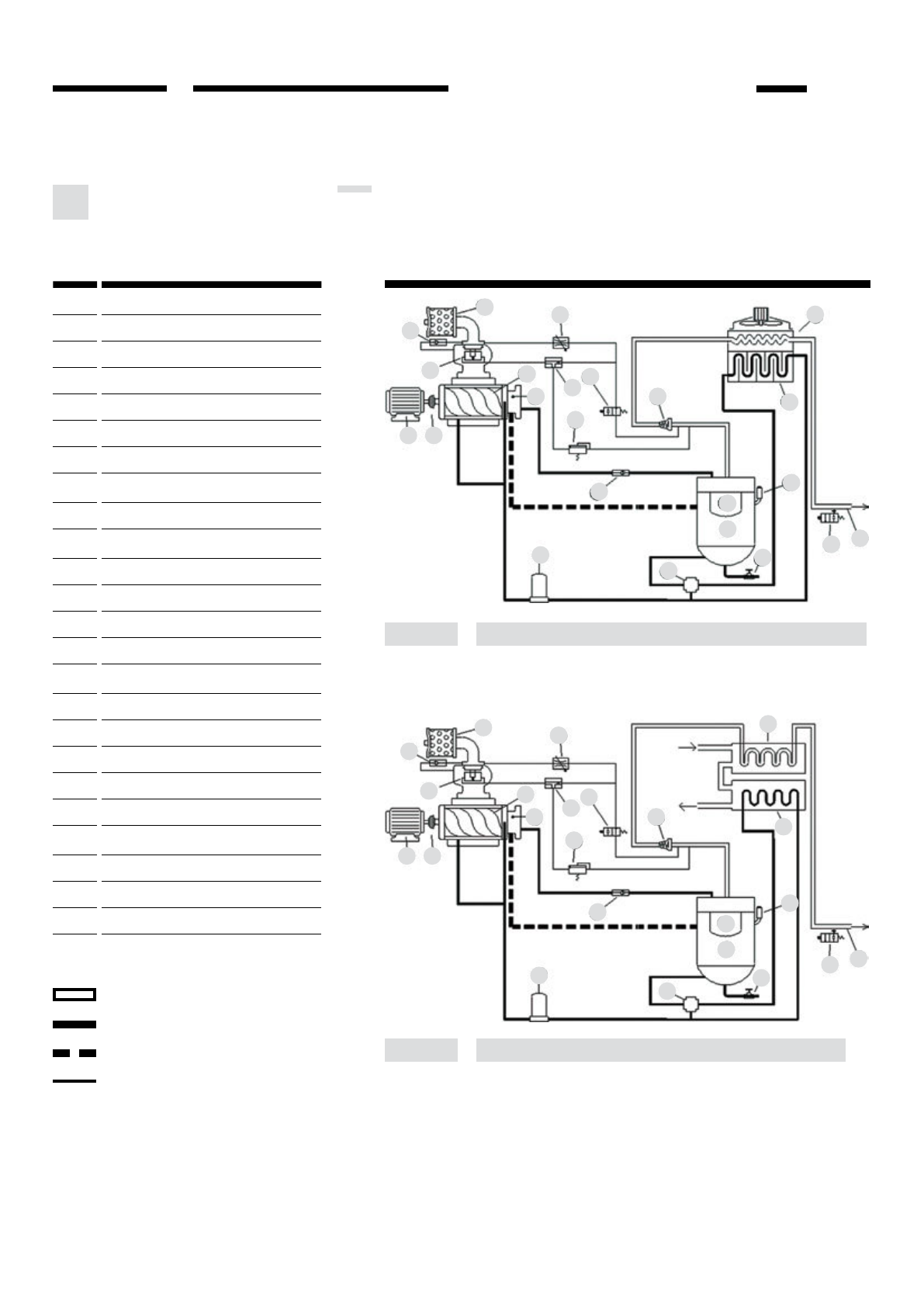

 рис. 4.1   Блок-схема модели с воздушным охлаждением

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

T1

P2

Выпуск
воздуха

Воздушный контур

Масляный контур

Масловоздушный контур

Контур управления

 рис. 4.2   Блок-схема модели с водяным охлаждением

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

T1

P2

Выпуск
воздуха

Впуск охлажденной

воды

Выпуск охлажденной

воды
