Рисунок
3-3
Примечание
:
1)
Рисунок
A:
если вентиляционная труба не используется для вентиляции, обратитесь к разделу
«Воздушный поток» (1), указанному в таблице 3.1, для получения информации о рекомендуемой
внешней вентиляции, и установите вентилятор как можно выше.
2)
Рисунок
B.
когда используется вентиляционная труба, но вентилятор не установлен, необходимо
рассчитать воздушный поток воздушного компрессора и потерю давления в вентиляционной трубе.
Если потеря давления составляет менее 20 Па, вентилятор устанавливать не нужно, но, пожалуйста,
установите съемный вентиляционный шланг непосредственно у вентиляционного отверстия.
(Рекомендуется конструкция вентиляции, показанная на рисунке.
A
и
C)
3)
Рисунок
C:
когда потеря давления внутри
вентиляционной трубы превышает 20 Па, необходимо
установить вентилятор, а расстояние между вентиляционной трубой и вентиляционным отверстием
воздушного компрессора должно составлять от 200 до 300 мм. Рекомендуется воздушный поток (2),
указанный в таблице 3.1. При выборе вентилятора необходимо учитывать объем вентиляции. Также
следует учитывать потерю давления и повышение температуры нагнетаемого воздуха.
Примечание: не ставьте ничего на охладитель над листовым металлом.
Накрывать категорически запрещается во избежание скачка температуры агрегата.
2.5.
Требования к воздушному потоку
Метод охлаждения
воздушного
компрессора
С воздушным охлаждением
Мощность мотора, кВт
55
75
90
110
132
Воздушный поток
(1)
м3/мин
540
900
1125
1350
1650
Воздушный поток (2) м3/мин
240
340
470
500
500
Метод охлаждения воздушного
компрессора
С воздушным охлаждением
Мощность мотора, кВт
160
185
200
250
Воздушный поток (1) м3/мин
2000
2300
2500
3125
Воздушный поток (2) м3/мин
750
750
750
1100
Таблица
3 -1
Вентилятор
2
Вентиляционная
труба
Съемный шланг
Вентиляционное
отверстие
Вентиляционное
отверстие
Вентиляционное
отверстие

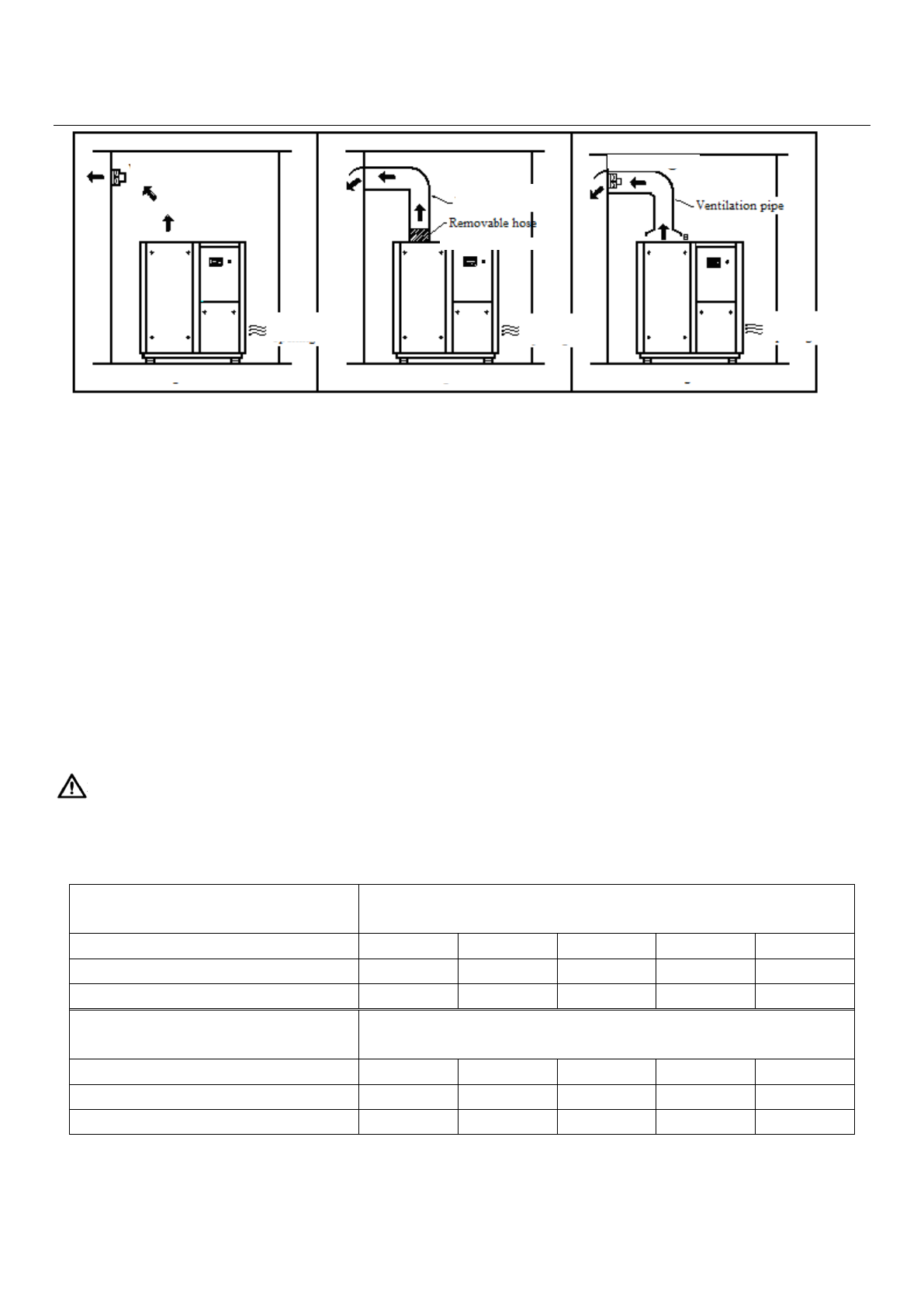

Рисунок А
Рисунок
B
Рисунок
C
Вентилятор 1
