Стационарный винтовой компрессор
МО, г. Дзержинский, ул. Энергетиков д.24
(5.5~355
кВт
)
+7 (495) 728-48-38; https://aec-profi.ru; aec@aec-profi.ru
15
Q/HZ-J-SJ0022-2019
маслопровода и т.
д. Для моделей с воздушным
охлаждением
есть
вентиляторы охлаждения и другие
компоненты.
Рисунок 2
-

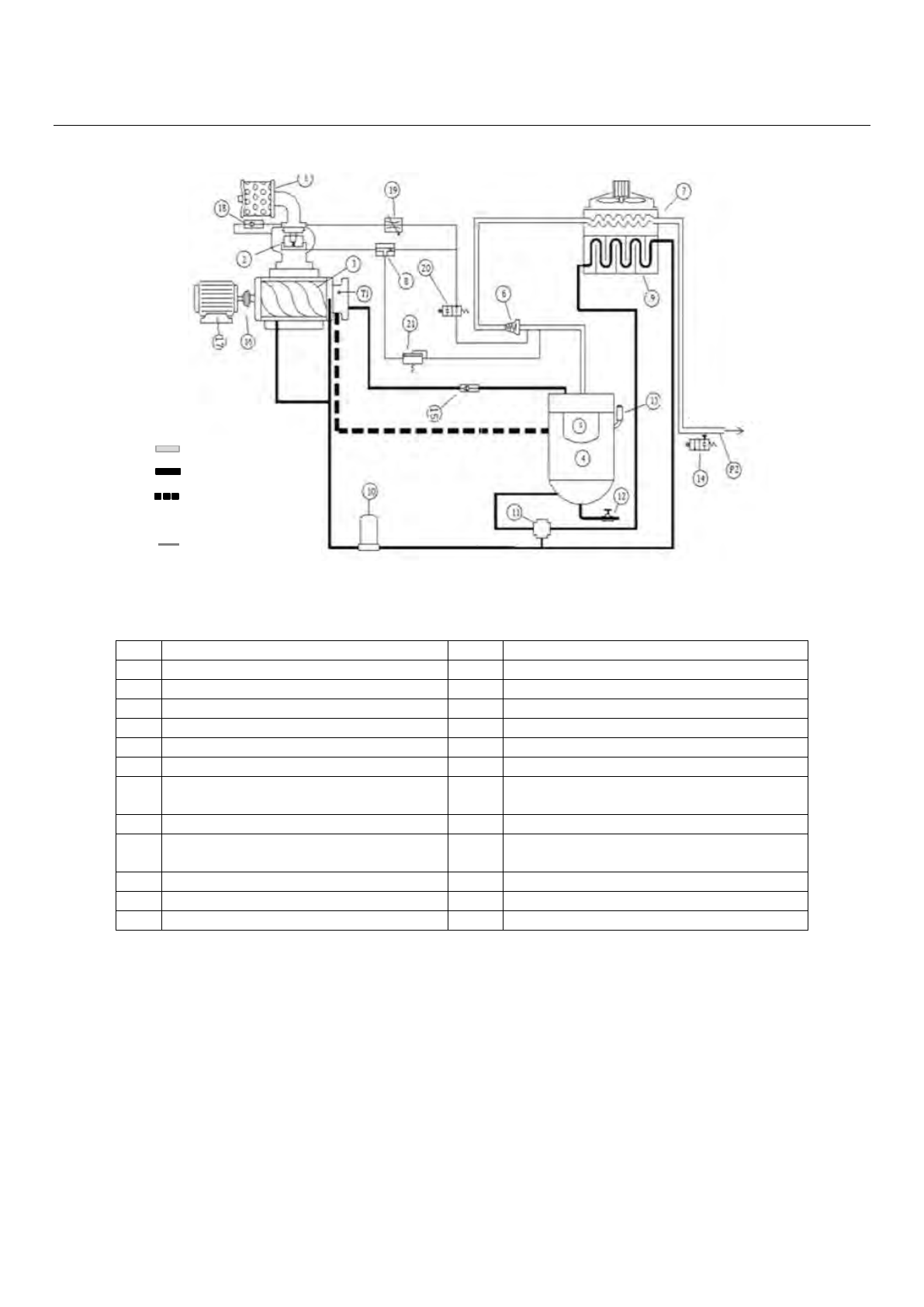

4 Технологическая схема компрессорной системы
Таблица 2.1 Описание компонентов системы
Клапан контроля температуры
—
это
клапан направленного действия
с датчиком температуры.
Перед входом в охладитель смазочное масло из воздушно
-
масляного
сепаратора проходит через клапан
регулирования температуры. Клапан будет определять температуру смазочного масла, выходящего из
воздушно
-
масляного
сепаратора, и автоматически контролировать количество смазочного масла,
поступающего в масляный радиатор. Принцип работы заключается в том, что,
когда температура
нагнетания слишком высока, количество масла, поступающего в охладитель, будет увеличиваться, а
количество обводного масла будет уменьшаться, чтобы снизить температуру масла, поступающего в
камеру сжатия, чтобы уменьшить температуру нагнетания.
Напротив, если температура нагнетания
слишком низкая, количество масла, поступающего в охладитель, уменьшится, а количество обводного
масла увеличится, что приведет к увеличению температуры масла, поступающего в камеру сжатия, и
№
Описание
№
Описание
1
Всасывающий фильтр
13
Предохранительный клапан
2
Впускной клапан
14
Электромагнитный сливной клапан (опция)
3
Винтовой блок
15
Обратный клапан
4
Бак
для масла
и воздуха
16
Муфта
5
Воздушно
-
масляный сепаратор
17
Мотор
6
Клапан минимального давления
18
Обратный клапан
7
После
–
охладителя (с воздушным
охлаждением или водяным охлаждением)
19
Дроссельный клапан
8
Запорный клапан (опция)
20
Электромагнитный выпускной клапан (
N.O.)
9
Масляный радиатор (с воздушным или
водяным охлаждением)
21
Дозирующий клапан (опция)
10
Масляный фильтр
T1
Датчик температуры на выходе
11
Термостатический клапан
P2
Датчик давления системы
12
Дренажный клапан
Выход воздуха
Воздушный контур
Масляный контур
Воздушно
-
масляный
контур
Цепь управления
