www.zyxel.com
32/218
Настройка параметров локальной сети
2.1
Как настроить коммутатор чтобы изолировать трафик разных
отделов с помощью
VLAN
В этом примере показано, как настроить коммутатор для изоляции трафика
разных отделов. При использовании
Static VLAN
хосты могут обмениваться
данными только если они находятся в одной и той же
VLAN.

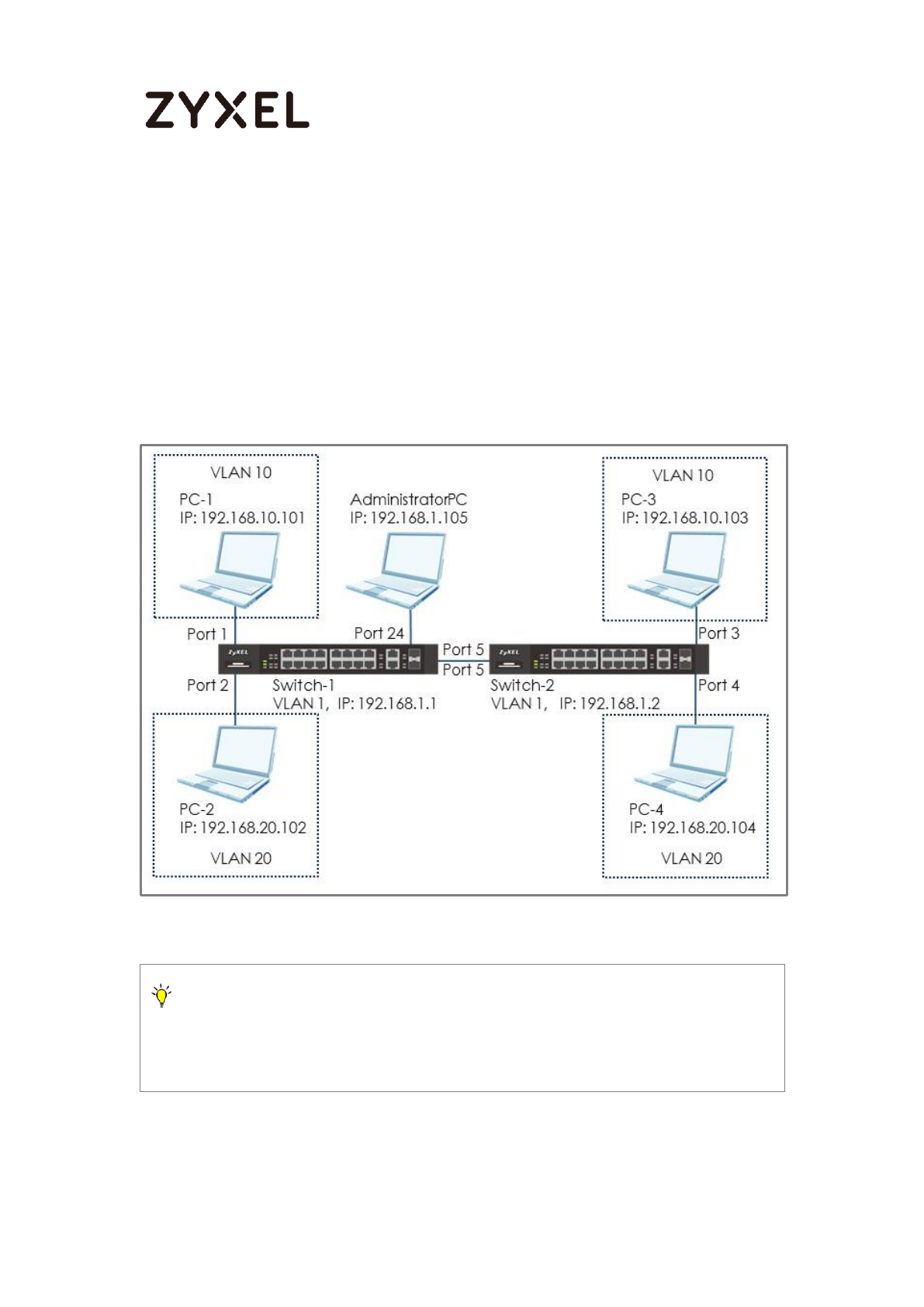

Иллюстрация
9
Настройка
VLAN
для изоляции трафика разных
отделов
Примечание:
Все сетевые IP
-
адреса и маски подсети относятся только к этому примеру, поэтому для вашей
сети их нужно заменить на соответствующие реальные IP
-
адреса и маски подсети. В этом
примере используется коммутатор XGS4600
-
32 (версия микропрограммы: V4.50).
2.1.1
Настройка конфигурации коммутатора
Switch-1
1
С ПК
AdministratorPC
настройте
VLAN 1
на
коммутаторе
Switch-1
: Port
1
и
2
как обычный порт
Normal
(
чтобы
VLAN 1
не транслировала пакеты
