www.zyxel.com
126/218

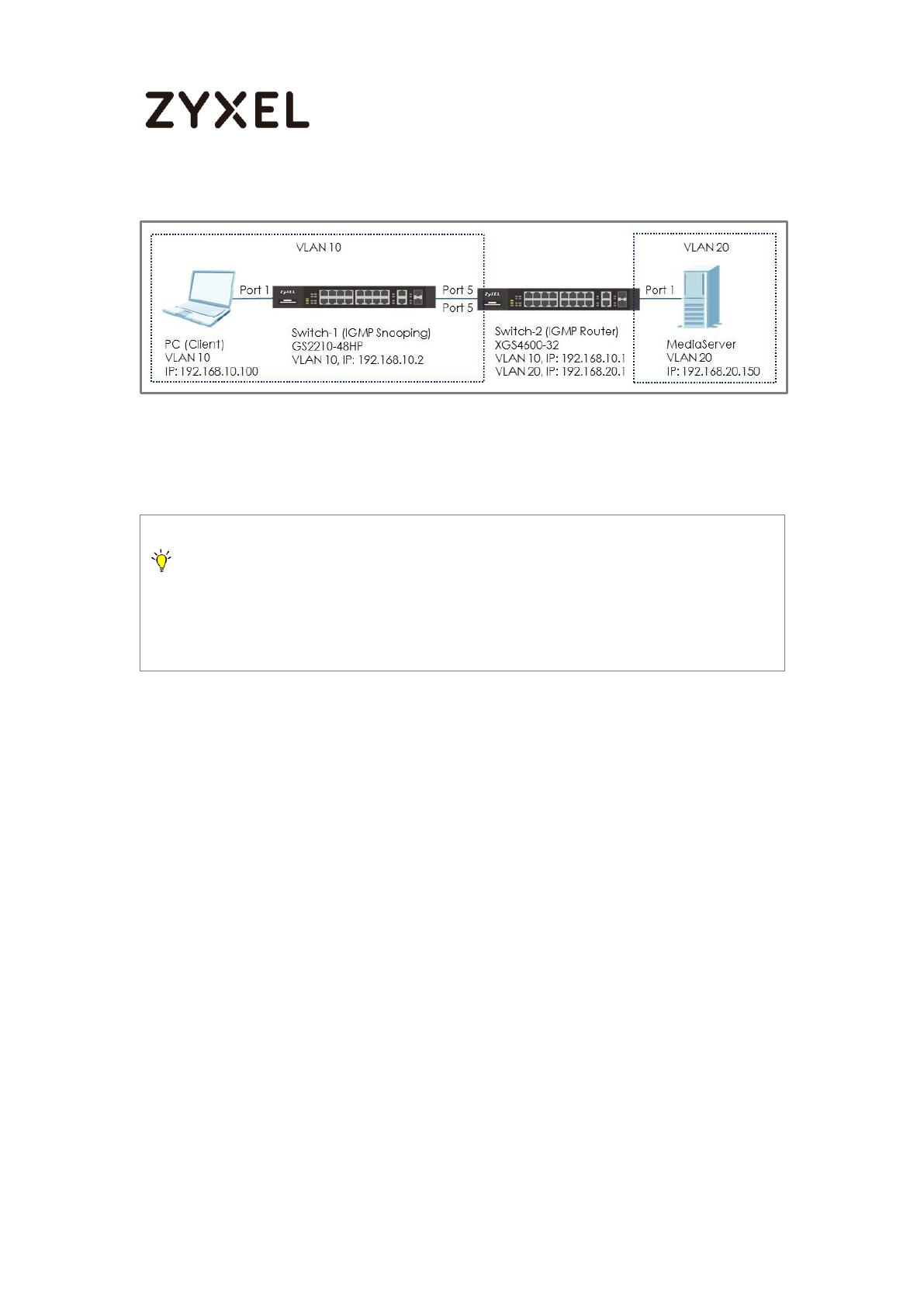

Иллюстрация
17
Настройка
IGMP routing
для клиентов
multicast
в
разных
VLAN
Примечание:
Все сетевые IP
-
адреса и маски подсети относятся только к этому примеру.
Их нужно заменить
на реальные IP
-
адреса и маски подсети вашей сети.
В этом примере используется XGS4600
-32
(Firmware Version: V4.50) и GS2210
-48HP (Firmware Version: V4.30).
4.2.1
Настройка конфигурации коммутатора
Switch-1
1
Настройте
VLAN 10
на
Switch-1. (
См.
2.1
Как настроить коммутатор для
изоляции трафика между разными отделами
).
2
Настройте
IGMP Snooping:
Откройте web
-
интерфейс и перейдите в
Menu > Advanced Application > Multicast > IPv4 Multicast > IGMP
Snooping
.
Поставьте галочку в поле
the “Active” и выберите в
Unknown
