В этом примере к коммутатору
подключены другие коммутаторы и ПК
.
PC 1
используется для мониторинга трафика между
PC2
и Интернетом
.
Обычно
port 1
настраивается как порт мониторинга
monitor port
, а порт
port 9
будет зеркалированным портом в обоих направлениях
.
При таком подходе зеркалируется большой поток пакетов поскольку через порт
port 9
коммутатора
switch 1
идет агрегированный трафик в Интернет и поэтому
зеркалированный трафик трудно классифицировать
.
В описанной ниже процедуре настраивается фильтр зеркалированных пакетов с
помощью
ACL
и в результате мониторинг выполняется только для трафика,
соответствующего определенному критерию
.
Примечание:
Все сетевые IP
-
адреса и маски подсети относятся только к этому примеру, поэтому для вашей
сети их нужно заменить на соответствующие реальные IP
-
адреса и маски подсети
.
5.11.1
Настройка
ACL
1
Откройте
web-
интерфейс коммутатора
Switch-1.
2
Перейдите
в

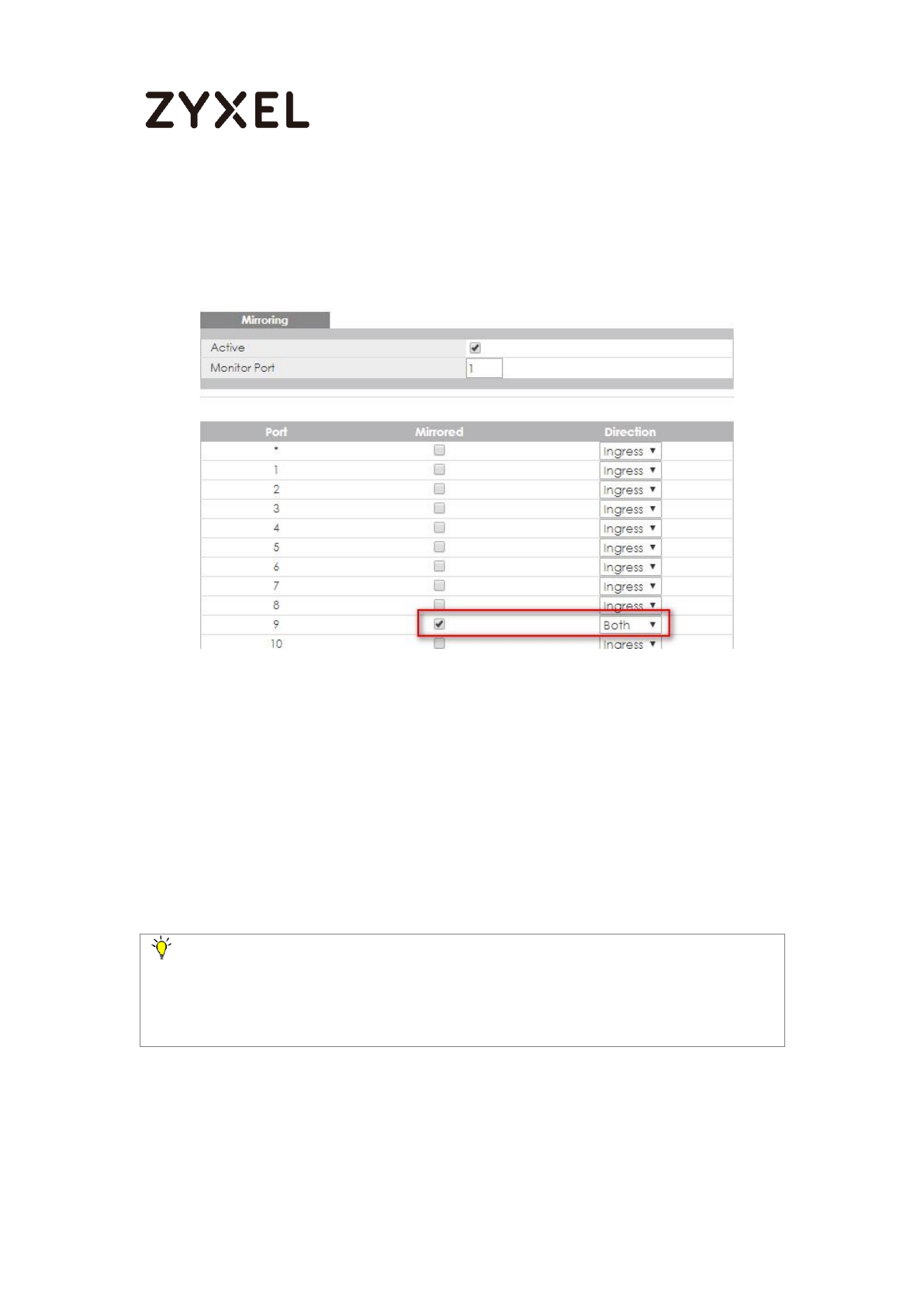

Advanced Application > Mirroring
.
Содержание
- 2 Содержание
- 4 Основы управления сетью; Как изменить используемый для управления; интерфейса менять IP; Иллюстрация; Настройка конфигурации коммутатора 2 (; Разорвите соединение между
- 5 Log In
- 7 Проверьте новую конфигурацию; Зайдите с помощью; Setting > IP Setup > IP Configuration; Убедитесь, что в поле
- 10 System Name
- 11 В следующем примере показано, как администратор может настроить
- 12 Setup > IP Configuration; Server when; Apply
- 13 Проверка правильности настройки часов коммутатора; Menu > Basic Setting > General Setup; Current; Refresh
- 15 Почему не работает синхронизация часов коммутатора; IP; Ping
- 16 Setup > Syslog Server Setup; syslog server
- 17 Add; activate; Syslog; logging
- 18 Save; Проверка правильности настройки; directory
- 19 default
- 20 Как настроить коммутатор так, чтобы можно было сразу
- 21 Setup; Switch2
- 22 Проверка правильности конфигурации; Перейдите
- 23 Diagnostic Info
- 24 Download; All; Crash; Проверка результатов
- 25 Как изменить пароль администратора по умолчанию; Изменение пароля администратора по умолчанию; Password
- 26 Проверка результатов изменения пароля администратора; СТАРОМУ
- 27 новый; Как создать «белый список» для удаленного управления чтобы; Te
- 29 Создание «белого списка» для удаленного управления; Control > Remote Management > Click Here; Проверка; HTTP
- 30 любого; Ошибки при создании «белого списка»; ИЛИ
- 31 Console; используемую конфигурацию
- 32 Настройка параметров локальной сети; Как настроить коммутатор чтобы изолировать трафик разных; VLAN; AdministratorPC; VLAN 1
- 34 Configuration > Static VLAN Setup
- 35 Menu > Advanced Application; Задайте для порта
- 37 VLAN Configuration > Static VLAN Setup; Name; Fixed; Tx Tagging; Untagged; port 4; tagged
- 38 PVID; Advanced Application > VLAN > VLAN Configuration > VLAN Port Setup; port 3
- 41 Настройка конфигурации; > Static VLAN Setup; port
- 42 in; IP Configuration > IP Interface; Advanced Application > VLAN > VLAN Configuration > Static VLAN Setup
- 43 Configuration > VLAN Port Setup
- 44 Настройте шлюз на
- 45 Проверьте результат
- 46 Почему это не работает
- 47 динамических
- 48 Настройка; Configuration > Static VLAN Setup
- 49 DHCP; Setup > IP Configuration > IP Interface; Static IP Address:
- 50 VLAN Setup; ame
- 51 Настройка конфигурации коммутатора и ПК; Server
- 52 . Client IP Pool Starting Address
- 54 Obtain an IP Address automatically; ipconfig
- 55 Size of Client Pool.; DNS Server
- 58 Настройка конфигурации коммутатора ядра сети
- 59 Настройка конфигурации коммутатора границы сети
- 61 Menu > Advanced Application
- 62 Mirroring; port 1; Monitor port; port 2; wireshark
- 64 для мониторинга пакетов и настройте фильтр на “; icmp
- 65 Улучшение надежности сети; сервера; Настройка коммутаторов; Basic Setting > Stacking > Configuration
- 66 System Priority (; В этом примере мы назначили коммутатору
- 67 Теперь
- 68 Aggregation > Link Aggregation Setting; SLOT 1; Menu > Advanced Application > Link Aggregation > Link
- 70 Link Aggegation
- 71 Почему не получается объединить коммутаторы в стек; Link Aggregation.
- 72 ring; RSTP; Advanced Application > Spanning Tree Protocol > Configuration; Spanning Tree Configuration; Rapid Spanning Tree
- 75 Advanced Application > Spanning Tree Protocol; Root; FORWARDING
- 77 Root Bridge; САМЫМ НИЗКИМ; Spanning Tree
- 78 Virtual Router Redundancy Protocol (VRRP); Два шлюза используют; Настройка шлюза
- 81 Откройте web; Создайте/отредактируйте VLAN чтобы только порт Port 23
- 82 Создайте/отредактируйте VLAN чтобы только порт Port 2; Port Setup; Настройте port 24 на PVID 20. Щелкните
- 83 Default
- 84 Проверка результатов настройки; Master VRRP Router.; Gateway-B is the Backup VRRP Router.; IP Application > VRRP
- 85 default route; Routing Table; ping
- 86 default route
- 87 входящего или исходящего трафика; FTP Server
- 88 PC
- 89 Иногда требуется ввести ограничения скорости для отдельных
- 90 Настройте параметры; Как настроить коммутатор на изоляцию; Настройте; Как настроить коммутатор на маршрутизацию трафика через
- 91 Layer 3 > Destination
- 93 Policy Rule; Advanced Application > Policy Rule; Policy Rule; Bandwidth Metering
- 95 Match Count
- 98 VRRP
- 100 Коммутатор; Откройте; Создайте VLAN
- 101 Basic Setting > IP Setup > IP Configuration
- 104 Advanced Application > VLAN > VLAN Configuration >Static VLAN Setup; Basic Settings > IP Setup > IP Configuration
- 110 Port Setting; Шлюз
- 111 Configuration > Device HA > Device HA Pro; pro
- 114 “Init” VR status means that the gateway is not re
- 115 Configuration > Device HA; VRRP uplink gateway; Как настроить коммутатор чтобы пакеты шли по туннелю; Zyxel; USG
- 117 Advanced Application > Layer 2 Protocol Tunneling
- 118 edge
- 119 Mode
- 120 Настройка конфигурации коммутатора заказчика; Configuration
- 121 Bridge Priority =
- 122 Active
- 124 Введение в; General Queries
- 125 Как настроить
- 126 Как настроить коммутатор для; Unknown
- 128 MediaServer; Menu > Advanced Application > Multicast > IPv4 Multicast
- 129 Для правильной маршрутизации потока IGMP VLAN коммутатора
- 130 LAN
- 131 Snooping
- 132 Сетевая безопасность; порту устройств; Port Security
- 134 MAC Table > Search; MAC Address Table; MAC address
- 135 Filtering; VID
- 137 Заданный на Switch
- 138 ARP request
- 140 IP Scanning; Arpscan > Host Status
- 142 Arpscan; Port
- 143 Advance Application > AntiArpscan > Configure; Как настроить коммутатор и сервер; user credentials.
- 144 Advance Application > AAA > RADIUS Server Setup; RADIUS
- 146 Guest; Services; Wired AutoConfig
- 147 Authentication; Enable IEEE; network authentication method; Additional Settings
- 148 Additional information is needed to connect to; password; zyxeluserA
- 149 Guest credentials
- 150 credential
- 152 Настройка параметров
- 153 Properties; Authentication tab; Enable IEEE; network authentication method
- 154 Additional information is needed to connect to this
- 157 Authentication > Additional settings
- 159 MAC Authentication
- 160 Advance Application > Port Authentication > MAC; MAC Authentication Active,
- 161 Отредактируйте профиль клиента в
- 162 Username
- 164 IP Source Guard
- 165 DHCP Snooping; Advance Application > IP Source Guard > IPv4 Source Guard; untrusted
- 166 Start VID; Yes
- 167 Advance Application > IP Source Guard >; IP Source Guard Table
- 169 fixed
- 170 ACTIVE
- 171 Advance Application > IP Source Guard > IPv4 Source
- 172 Starting IP Address
- 175 ARP Inspection; Advance Application > IP Source Guard > IPv4 Source Guard Setup >; Static Binding; Advance Application > IP Source Guard
- 177 Как настроить коммутатор чтобы изолировать трафик
- 179 Classifier > Classifier Configuration; Layer 3 > Destination
- 182 доходят до сервера
- 183 Menu > Advanced Application > Classifier; Match Count
- 184 port mirroring
- 185 Advanced Application > Mirroring
- 186 Advanced Application > Classifier > Classifier; Match Order; Advanced Application > Classifier > Classifier Configuration; Source IP
- 188 Activate
- 189 Advanced Application > Classifier; match count
- 191 Outgoing Action; Advanced; Как разделить трафик с помощью
- 196 Client D
- 197 L2 port isolation
- 198 Как настроить VLAN для
- 199 Как настроить; Menu > Advanced Application; LLDP configuration
- 201 Diagnostic > Ping test
- 202 VLAN ID; Network Policy
- 203 доходит до коммутатора
- 205 VLAN > VLAN Configuration > Voice VLAN Setup; Voice VLAN; Advanced Application > VLAN > VLAN Configuration > Voice VLAN Setup; OUI
- 206 IP Phone; Diagnostic > Ping test
- 207 включена
- 209 Voice
- 210 Menu > Advanced Application > Mirroring
- 211 Wireshark
- 213 Voice VLAN
- 216 VLAN Configuration
