www.zyxel.com
117/218
Примечание:
В этом примере два
XGS4600
–
это коммутаторы
edge,
а два
GS2210
–
коммутаторы
заказчика
.
3.7.1
Настройка конфигурации коммутатора
Edge
1
Настройте
Edge Switch-1
:
Откройте
web-
интерфейс
.

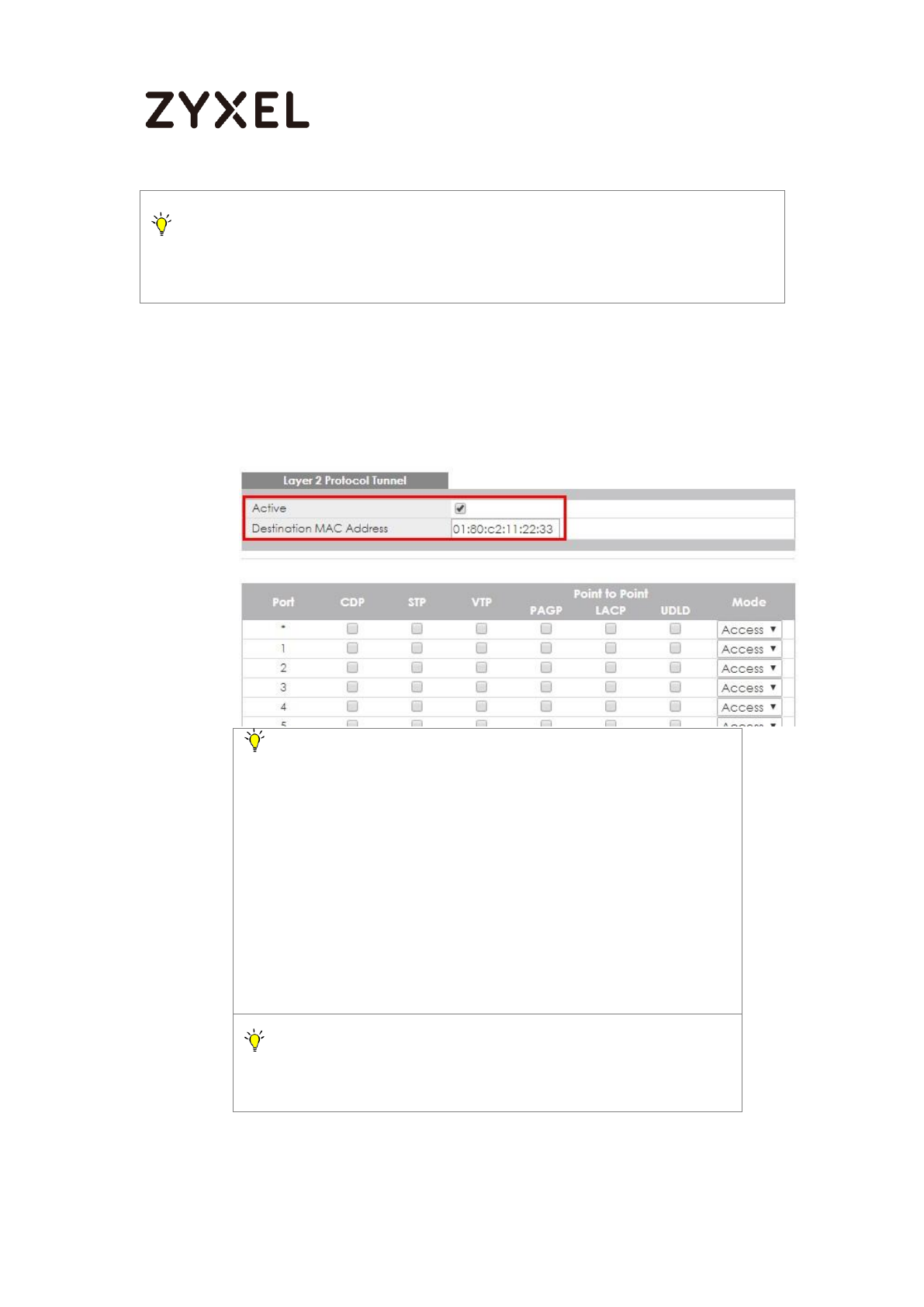

Перейдите в
Advanced Application > Layer 2 Protocol Tunneling
.
Поставьте галочку в
“
Active
”
и задайте
“
Destination MAC Address
”.
Примечание:
Destination MAC Address
может быть MAC
-
адресом
unicast
или
multicast.
1.
Если
unicast
MAC-
адрес
:
убедитесь, что такого
MAC-
адреса
НЕТ
в
таблице
MAC-
адресов коммутаторов сети провайдера
.
2.
Если
multicast
MAC-
адрес: убедитесь, что такого MAC
-
адреса
НЕ
используется для определенного протокола, например,
STP
и
VTP.
Примечание:
Все коммутаторы
edge
сети провайдера должны использовать
один и тот
же
MAC-
адрес для инкапсуляции
.
