www.zyxel.com
208/218
6.3
Как настроить конфигурацию коммутатора чтобы улучшить
качество голосового трафика
В этом примере показано, как с помощью
Voice VLAN
можно улучшить качество
голосового трафика
.
Как уже говорилось в
6.2, Voice VLAN
не только группирует
голосовой трафик в выделенную
VLAN,
но и назначает этому трафику повышенный
приоритет.
Приоритет
Voice VLAN priority
можно назначать как тегированному, так и
нетегированному трафику
.

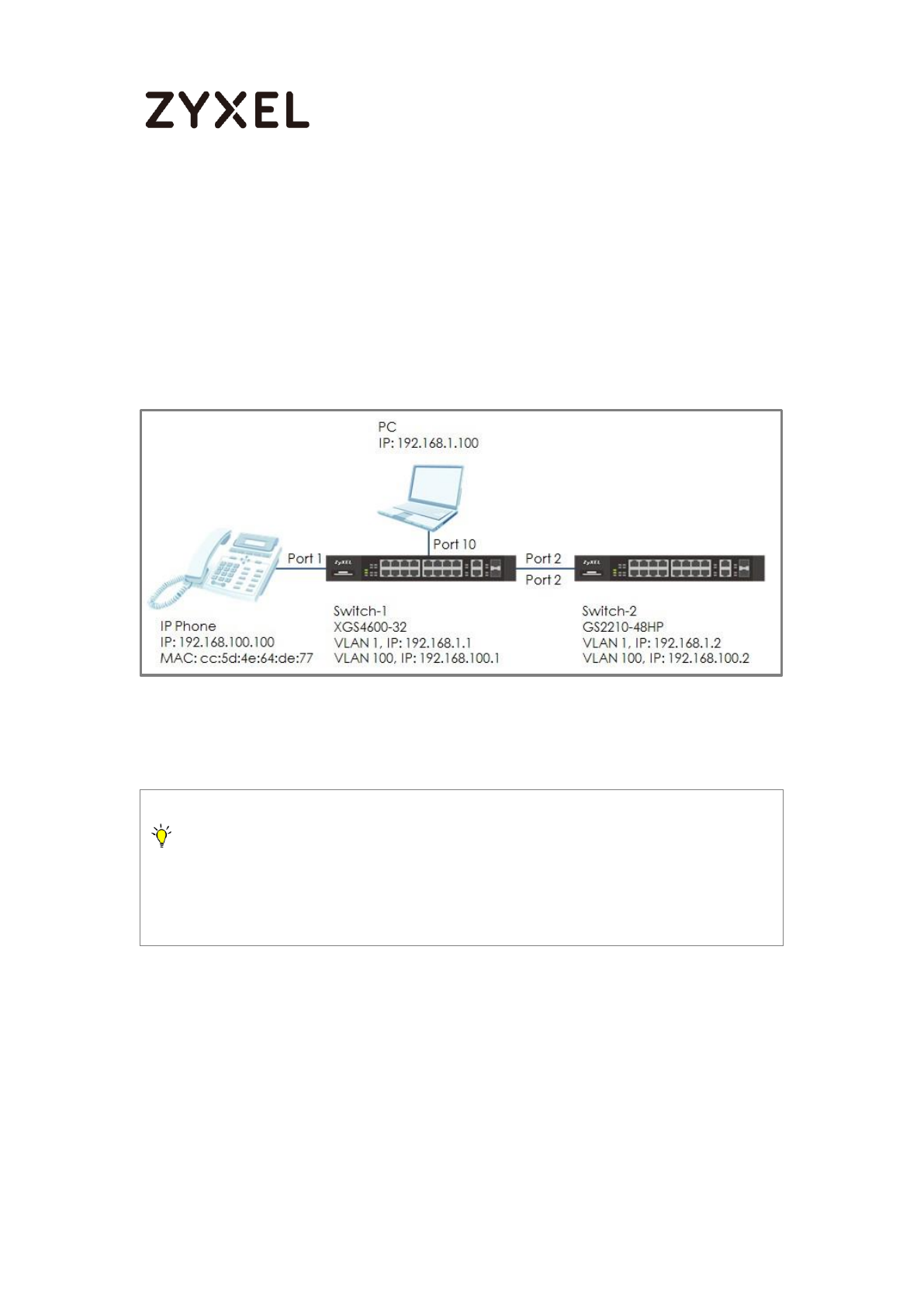

Иллюстрация
25
Настройка
Voice VLAN
для отделения трафика
VOIP traffic
от трафика данных
Примечание:
Все сетевые IP
-
адреса и маски подсети относятся только к этому примеру.
Их нужно заменить
на реальные IP
-
адреса и маски подсети вашей сети. В этом примере используется XGS4600
-
32 (Firmware Version: V4.50) и GS2210
-48HP (Firmware Version: V4.30).
6.3.1
Настройка
VLAN
для голосового трафика
1
Настройте
VLAN 100
на коммутаторах
Switch-1
и
Switch-2. (
см.
2.1
Как
настроить коммутатор чтобы изолировать трафик разных отделов с
помощью VLAN
). VLAN 100
создана для
Voice VLAN.
Убедитесь, что
