www.zyxel.com
116/218

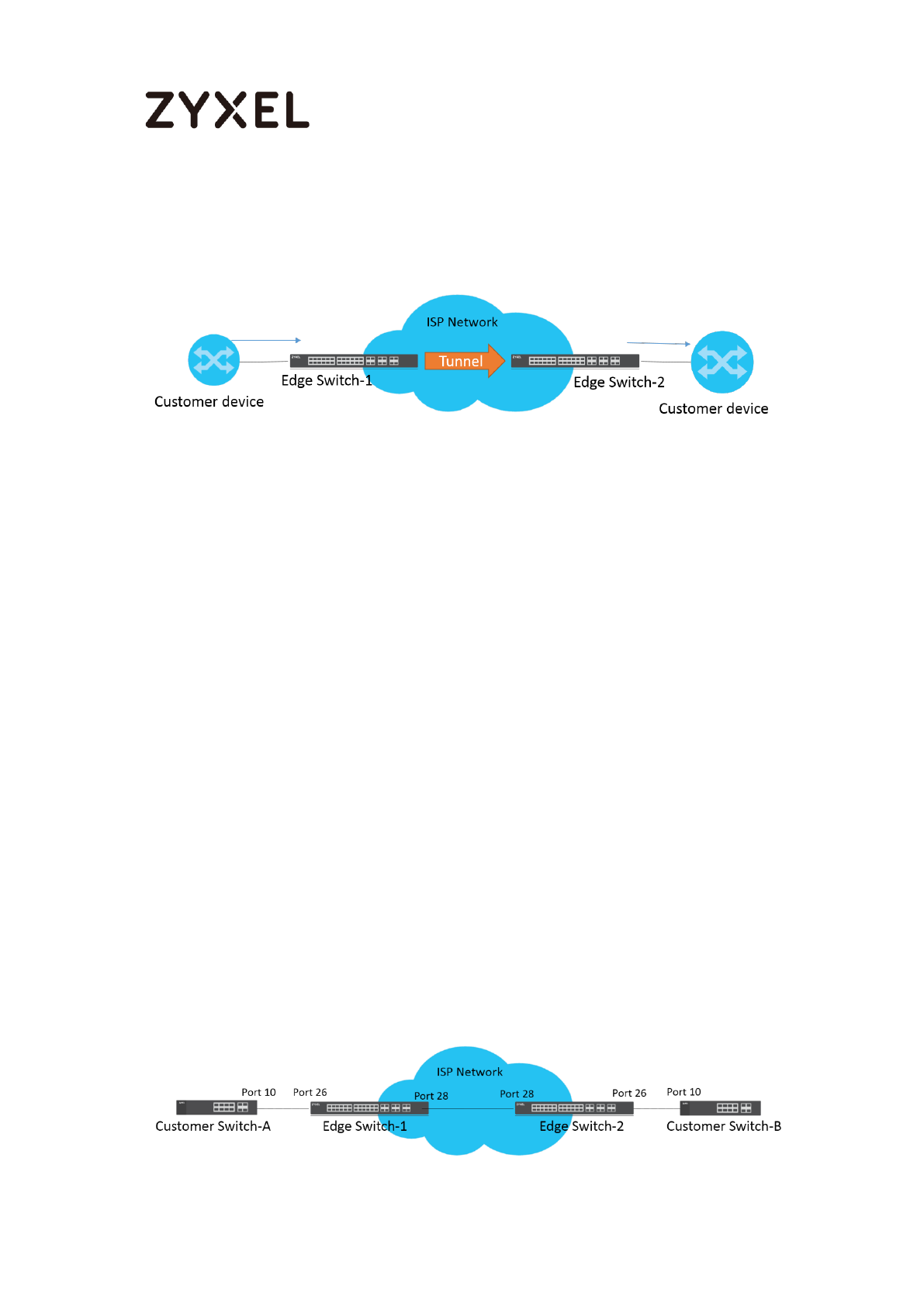

В этом случае заказчик может внедрить
в своих сетях независимое решение
layer
2 protocol
, например, единый независимым домен
spanning tree domain
для
своих сетей в сети провайдера
.
Когда коммутатор границы
сети
Edge switch-1
получает пакеты
Layer-2 protocol,
он
их инкапсулирует
и вместо
MAC-
адреса получателя записывает
определенный
MAC-
адрес. Все коммутаторы внутри сети провайдера
обрабатывают эти инкапсулированные
пакеты как пакеты
с данными и
пересылают их на другую сторону.
Когда коммутатор границы сети
Edge switch-2
получает эти инкапсулированные
пакеты, то он извлекает их восстанавливает их
первоначальный
MAC-
адрес получателя и затем пересылает их коммутатору
получателю
.
Каждый порт коммутатора границы сети
edge switch
может работать в двух режимах
:
-
Access
Port:
в портах
ingress
коммутатор
edge
провайдера, подключенных к
коммутатору заказчика, входящие пакеты
layer 2 protocol
инкапсулируются и
пересылаются портам туннеля
.
-
Tunnel
Port:
в портах egress коммутатор edge
провайдера, подключенных к
коммутатору заказчика, входящие пакеты layer 2 protocol извлекаются и
пересылаются на порт
access port.
На следующем примере показано, как настроить коммутатор на пересылку пакетов
по
туннелю
STP
через сеть провайдера
.
