Funkcija trasiranja (vidjeti sliku M)

Funkcija trasiranja služi za prijenos fiksne
dionice (vrijednost trasiranja), koja se mjeri ili
se može unijeti. Ona pomaže npr. kod obilježa-
vanja razmaka za međuzidove u suhom građenju.

Za funkciju trasiranja, tipku za promjenu
funkcije mjerenja

3

 pritišćite toliko često dok se

na displeju ne pojavi pokazivanje za funkciju
trasiranja .

Vrijednost trasiranja se može podesiti kako
slijedi:

–

Za unos poznate vrijednosti, plus tipku

6

odnosno minus tipku

12

 pritišćite toliko dugo

dok se u gornjem retku izmjerene vrijednosti

a

 ne pokaže tražena vrijednost. Kod duljeg

pritiska na plus tipku

6

, odnosno minus tipku

12

, vrijednosti će kontinuirano teći dalje.

Laser se još ne uključuje.

–

Za mjerenje vrijednosti trasiranja, jedan puta
kratko pritisnite tipku za mjerenje

7

 za

ciljanje i ponovno kratko za mjerenje. Nakon
toga laserska zraka ostaje uključena.

–

Izmjerena ili unesena vrijednost trasiranja
može se korigirati pritiskom na tipku za plus

6

, odnosno tipku za minus

12

.

Nakon utvrđivanja trasirane vrijednosti, za
početak mjerenja pritisnite dulje na tipku za
mjerenje

7

.

Mjerni alat pomaknite sada za trasiranje u
željenom smjeru. U retku rezultata

c

 će se stalno

pokazivati trenutačna izmjerena vrijednost
ukupne izmjerene dionice. U gornjem retku
izmjerene vrijednosti

a

 i dalje se nalazi odabrana

vrijednost trasiranja.

U srednjem i donjem retku izmjerene vrijednosti

a

 nalazi se faktor (

„

x

“

), koliko puta je vrijednost

trasiranja sadržana u ukupnoj mjernoj dionici, i
razlika (

„

dif

“

) između cjelobrojnog višekratnika

vrijednosti trasiranja i ukupne dionice.

Ako je ukupna mjerna dionica nešto manja od
cjelobrojnog višekratnika, u tom će se slučaju
pokazati negativna vrijednost razlike i slijedeći
viši višekratnik vrijednosti trasiranja.

Mjerni alat pomičite toliko dugo dok se u
srednjem retku izmjerene vrijednosti

a

 ne nađe

traženi višekratnik vrijednosti trasiranja i dok
vrijednost razlike u donjem retku izmjerene
vrijednosti

a

 ne iznosi

„

0,0 m

“

. Nakon toga

prenesite referentnu točku mjerenja.

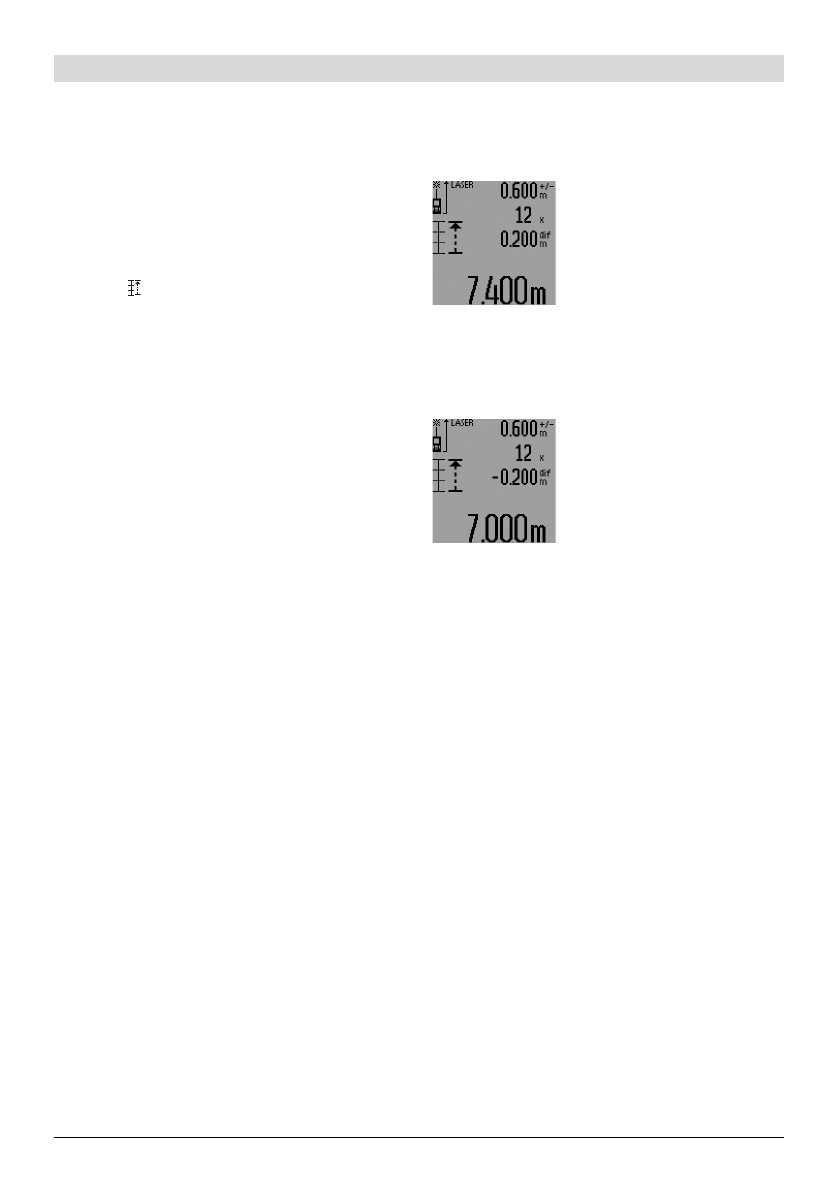

Primjeri:
a) Pozitivna vrijednost razlike:
7,4 m = (12 x 0,6 m) + 0,2 m

U ukupnoj dionici od 7,4 m,
vrijednost trasiranja 0,6 m
sadržana je 12 puta. Osim
toga, ukupna dionica sadrži
još ostatak od 0,2 m. Razmak
između mjernog alata i pola-
zne točke skratite za vrijed-
nost razlike 0,2 m i nakon
toga prenesite dužinu.

b) Negativna vrijednost razlike:
7,0 m = (12 x 0,6 m)

–

0,2 m

U ukupnoj dionici od 7,0 m
nedostaje 0,2 m sve dok
vrijednost trasiranja 0,6 m ne
bude sadržana 12 puta. Pove-
ćajte razmak između mjernog
alata i pokazne točke za
0,2 m i nakon toga prenesite
dužinu.

Kratkim pritiskom na tipku

7

 za mjerenje,

prekinite funkciju trasiranja. Duljim pritiskom na
tipku

7

 za mjerenje, funkcija trasiranja ponovno

započinje (sa istom vrijednošću trasiranja).

Funkcija trasiranja automatski se isključuje
nakon 5 minuta. Za prethodno napuštanje
funkcije pritisnite jednu od tipki za funkcije
mjerenja.
