61

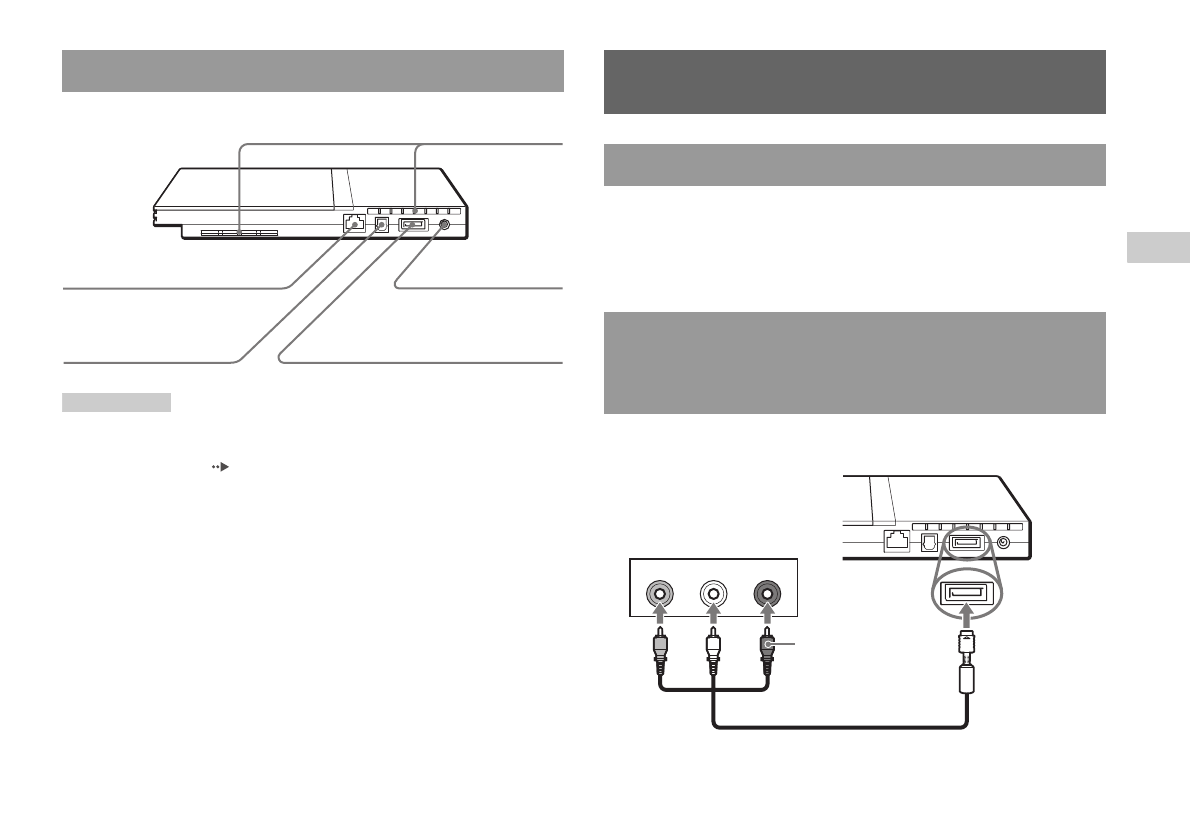

Подсоединение к телевизору

П

о

дг
ото

в

и

т

ел
ьны

е

оп

ер
ац
ии

RU

Примечание

Названия компонентов Аналогового контроллера (DUALSHOCK

®

2)

см. в разделе “Использование Аналогового контроллера
(DUALSHOCK

®

2)” (

• Не включайте шнур питания АС (переменного тока) консоли

в электрическую розетку до тех пор, пока не произведете все
необходимые подсоединения.

• Убедитесь в том, что телевизор выключен.

Подсоедините консоль к телевизору, как показано ниже.

Задняя панель консоли PlayStation

®

2

Заднее вентиляционное отверстие

Разъем

!

DC IN 8,5V
(входа
постоянного
тока 8,5 В)

Разъем AV MULTI OUT
(аудио/видео мульти-выхода)

Разъем DIGITAL OUT
(OPTICAL) (цифрового
оптического выхода)

Разъем NETWORK (сети)

Подсоединение к телевизору

Перед подключением

Подсоединение к телевизору используя
прилагаемый Кабель AV (интегрированный
аудио/видео)

VIDEO

L-AUDIO-R

Аудио- и видеовходы телевизора

Не используйте при
подсоединении к
монофоническому
телевизору.

К разъему AV
MULTI OUT
(аудио/видео
мульти-выхода)

Кабель AV (интегрированный аудио/видео)

Задняя панель консоли

Белое

Красное

Желтое
