u

Выкрутите палец при помощи отвертки.

 Fig. 7 (2)

u

Извлеките палец движением вверх.

 Fig. 7 (3)

u

Поверните шарнир в направлении двери.

 Fig. 7 (4)

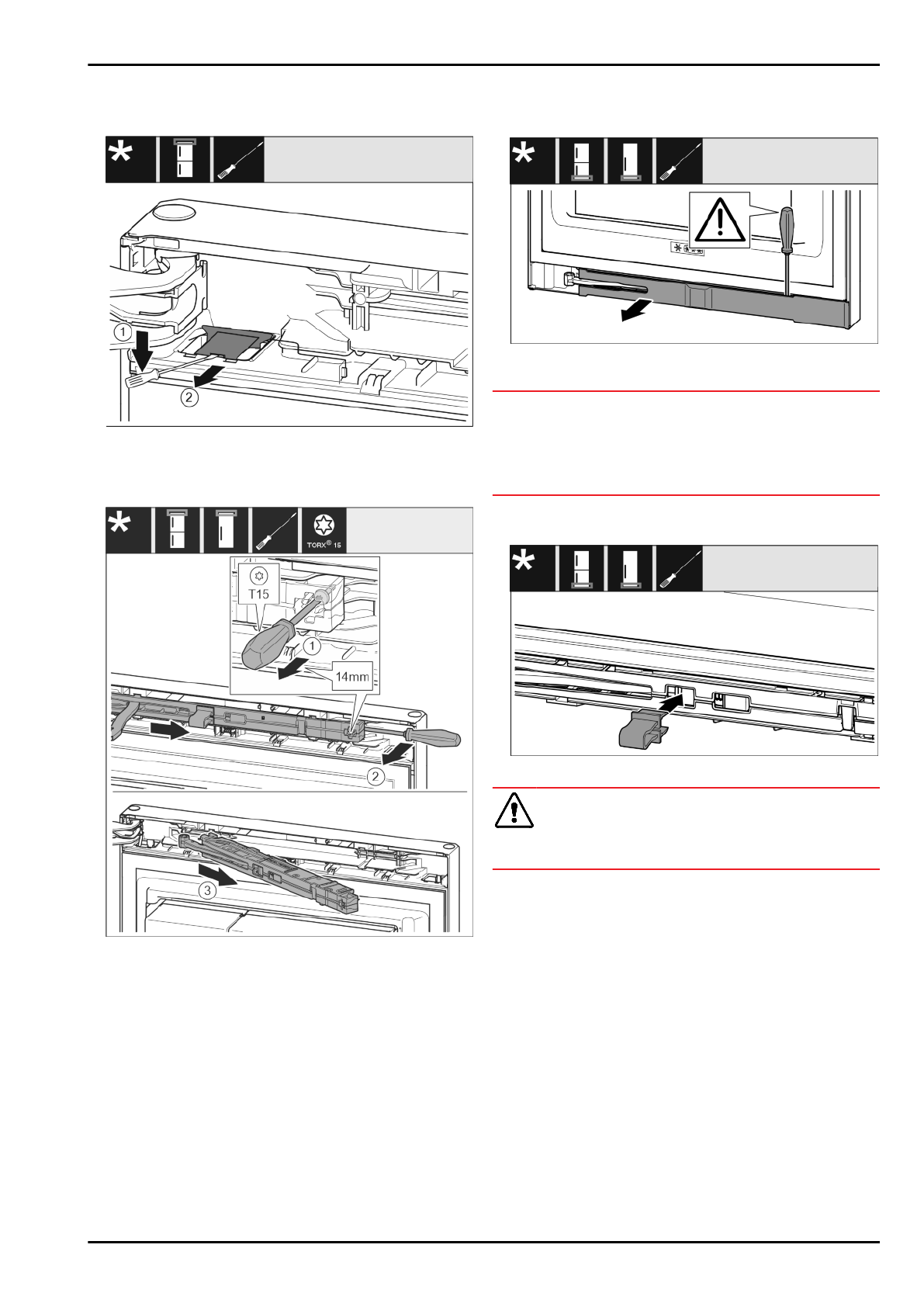

Fig. 8

u

Используя шлицевую отвертку, освободите и поднимите

крышку.

 Fig. 8 (1)

u

Извлеките крышку.

 Fig. 8 (2)

Fig. 9

u

Ослабьте  винт  на  узле  амортизатора  с  помощью

отвертки Т15 примерно на 14 мм.

 Fig. 9 (1)

u

При помощи отвертки со стороны ручки переместите за

узел амортизатора и поверните вперед.

 Fig. 9 (2)

u

Извлеките узел амортизатора.

 Fig. 9 (3)

13.2  Снятие нижнего амортизатора

закрывания двери

Fig. 10

u

Открыть нижнюю дверь.

ВНИМАНИЕ

Опасность повреждения!

Если  повреждено  уплотнение  дверцы,  то  она,  возможно,

закрывается  неправильно,  что  становится  причиной  недо-

статочного охлаждения.

u

Не повредите уплотнение дверцы отвёрткой!

u

При помощи шлицевой отвертки освободите накладку и

отведите в сторону.

Fig. 11

ОСТОРОЖНО

Опасность защемления складывающимся шарниром!

u

Зафиксировать предохранитель.

u

Зафиксируйте предохранитель в отверстии.

Перевешивание двери

8

* Наличие в зависимости от модели и комплектации
