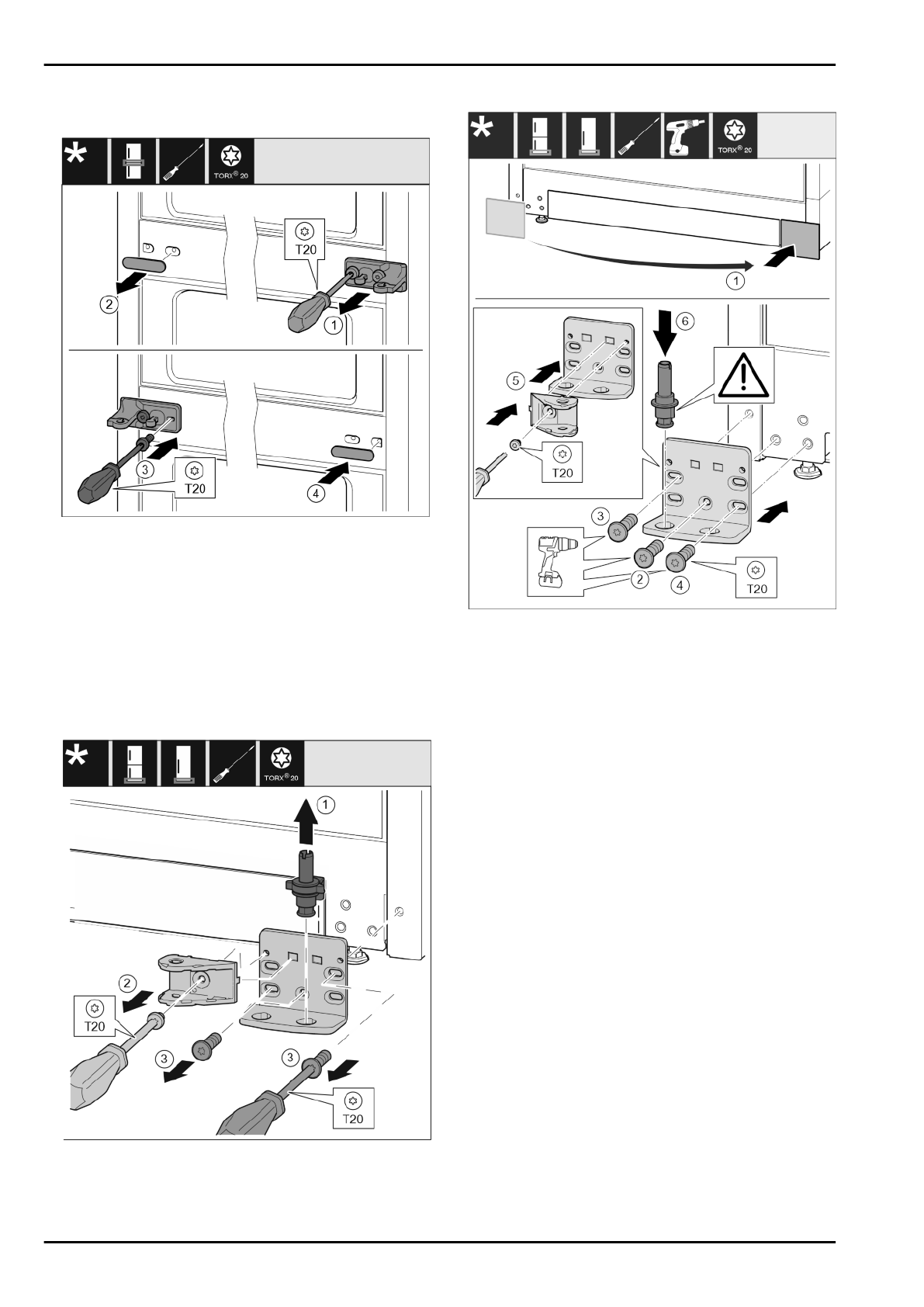

13.7  Перестановка средних опорных

деталей

Fig. 26

u

Снимите шайбу.

 Fig. 26 (1)

u

Выкрутите винты отверткой Т20.

 Fig. 26 (2)

u

Осторожно снимите крышку.

 Fig. 26 (3)

u

Плотно  прикрутите  опорный  кронштейн  с  подкладкой  с

поворотом на 180° с другой стороны.

 Fig. 26 (4)

u

Установите  крышку  с  поворотом  на  180°  с  другой

стороны.

 Fig. 26 (5)

u

Надвиньте шайбу спереди.

 Fig. 26 (6)

13.8  Перестановка нижних опорных

частей

Fig. 27

u

Опорный палец полностью извлеките движением вверх.

Fig. 27 (1)

u

Открутите  винт  отверткой  Т20  и  снимите  соедини-

тельный элемент амортизатора.

 Fig. 27 (2)

u

Открутите  винты  отверткой  Т20  и  снимите  опорный

кронштейн.

 Fig. 27 (3)

Fig. 28

u

Снимите  крышку  и  установите  с  другой  стороны.

Fig. 28 (1)

u

Установите  опорный  кронштейн  с  другой  стороны  и

прикрутите с помощью отвертки Т20. Начинайте с винта

2 снизу в центре.

 Fig. 28 (2)

u

Затяните винты 3 и 4.

 Fig. 28 (3,4)

u

Поверните  соединительный  элемент  амортизатора

закрывания  дверей  на  180°.  Прикрутите  с  другой

стороны  опорного  кронштейна  при  помощи  отвертки

Т20.

 Fig. 28 (5)

u

Установите  опорный  палец  в  сборе.  При  этом  следите

за  тем,  чтобы  выступ  фиксатора  был  направлен  назад.

Fig. 28 (6)

13.9  Перестановка опорных деталей

двери

Верхняя дверь

Перевешивание двери

* Наличие в зависимости от модели и комплектации
