ОСТОРОЖНО

Опасность травмы при опрокидывании двери!

u

Следует хорошо держать дверь.

u

Устанавливайте дверь осторожно.

u

Осторожно  снимите  предохранительную  крышку.

Fig. 18 (1)

u

Немного выкрутите палец отверткой Т15.

 Fig. 18 (2)

u

Удерживая дверь, извлеките палец вручную.

 Fig. 18 (3)

u

Приподнять дверь и отставить в сторону.

u

Осторожно  приподнимите  и  извлеките  при  помощи

шлицевой  отвертки  заглушку  из  опорной  втулки  двери.

Fig. 18 (4)

13.5  Снятие нижней двери

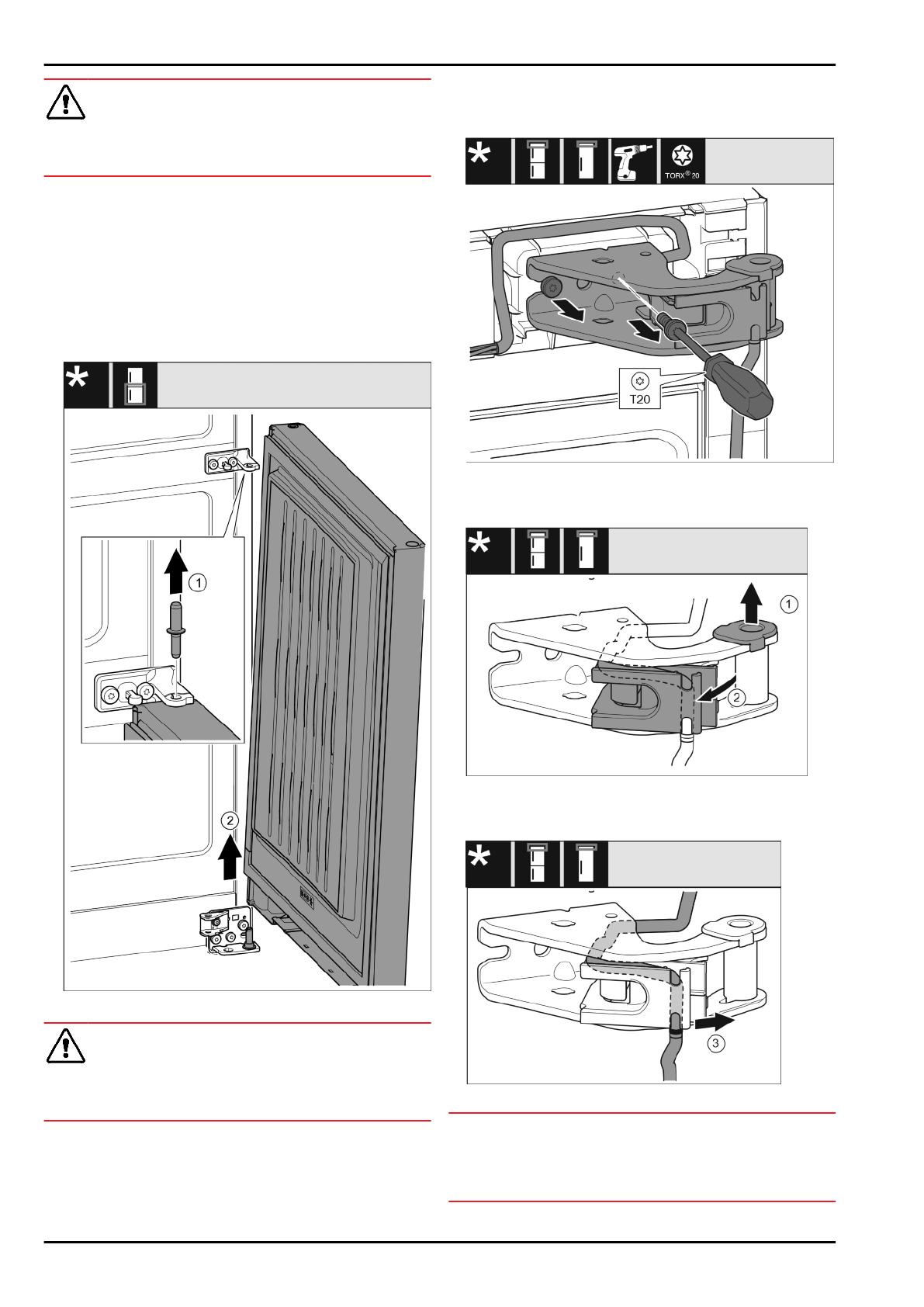

Fig. 19

*

ОСТОРОЖНО

Опасность травмы при опрокидывании двери!

u

Следует хорошо держать дверь.

u

Устанавливайте дверь осторожно.

u

Извлеките пальцы движением вверх.*

 Fig. 19 (1)

u

Отведите  дверь,  приподнимите  вверх  и  отставьте  в

сторону.*

 Fig. 19 (2)

13.6  Перестановка верхних опорных

частей

Fig. 20

u

Оба винта выкрутите отверткой Т20.

u

Приподнять и убрать опорный кронштейн и кабель.

Fig. 21

u

Опорную втулку вытяните из направляющей.

 Fig. 21 (1)

u

Отведите держатель кабеля в сторону.

 Fig. 21 (2)

Fig. 22

u

Высвободите кабель из направляющей.

 Fig. 22 (3)

ВНИМАНИЕ

Сдавливание кабеля

u

При  прокладке  кабеля  следите  за  маркировкой.  В

держателе  кабеля  прокладывается  более  короткий

конец кабеля, начиная с маркировки.

Перевешивание двери
