13.12  Монтаж верхней двери

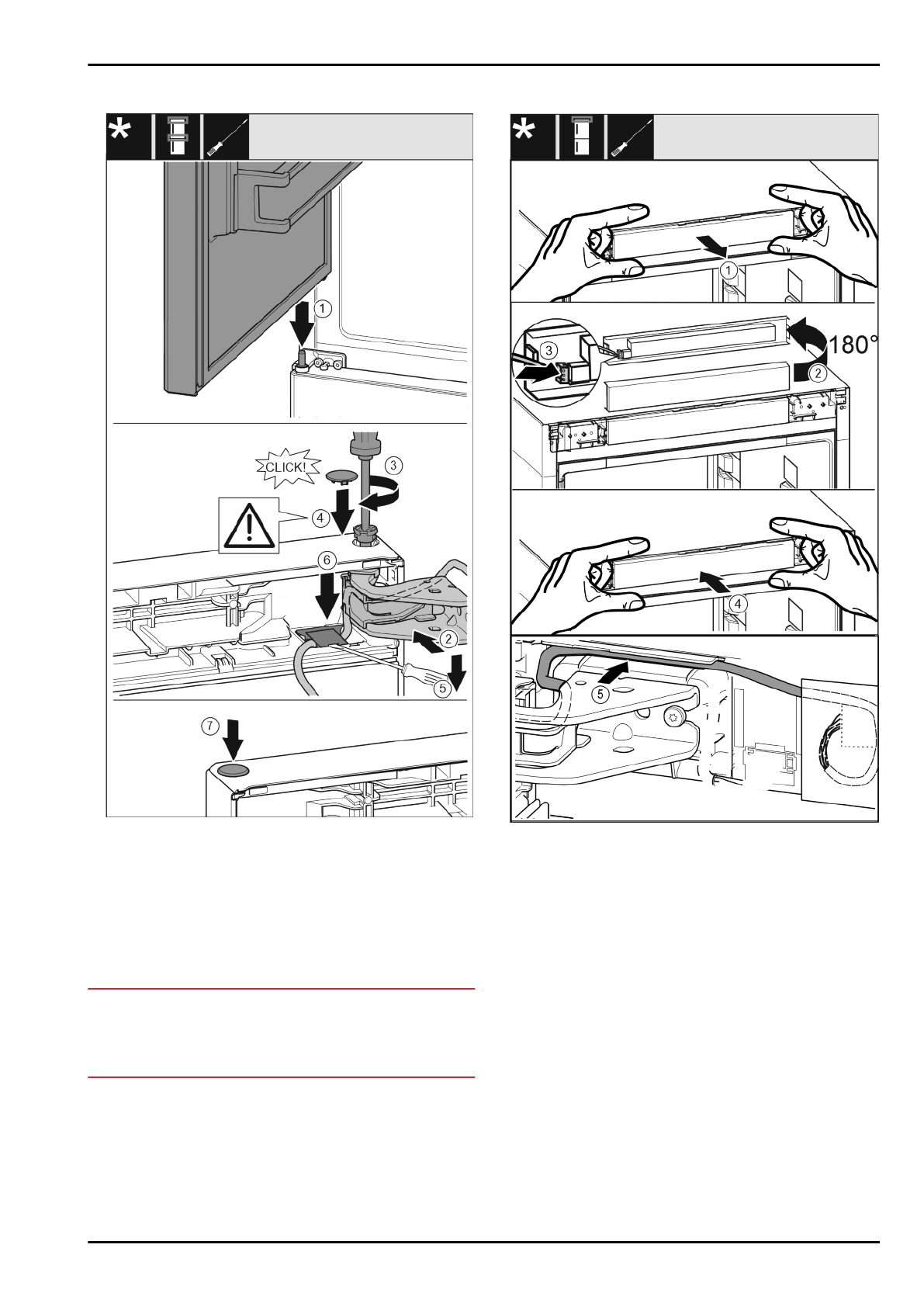

Fig. 33

u

Установите  верхнюю  дверь  на  средний  опорный  палец

Fig. 33 (1)

u

Выровняйте  дверь  вверху  по  отверстию  в  опорном

кронштейне.

 Fig. 33 (2)

u

Вставьте палец и затяните отверткой Т15.

 Fig. 33 (3)

u

Установите  предохранительную  крышку  для  защиты

двери:  Вставьте  предохранительную  крышку  и

проверьте,  прилегает  ли  она  к  двери.  В  ином  случае

вставьте палец полностью.

 Fig. 33 (4)

ВНИМАНИЕ

Сдавливание кабеля

u

Маркировка  кабеля  должна  находиться  по  центру

держателя  кабеля.  Более  длинное  отверстие  соедини-

тельной накладки должно быть направлено вперед.

u

Используя  шлицевую  отвертку,  поднимите  и  вытяните

крышку. Затем вставьте под нее кабель.

Fig. 33 (5)

u

Снова  установите  крышку  и  нажмите  вниз  до  момента

фиксации.

 Fig. 33 (6)

u

Вставьте заглушку.

 Fig. 33 (7)

13.13  Монтаж кабельного разъема

Fig. 34

u

Осторожно извлеките фальшпанель.

 Fig. 34 (1)

u

Поверните элемент вверх на 180°.

Fig. 34 (2)

u

Зафиксируйте штекер на фальшпанели.

Fig. 34 (3)

u

Снова  зафиксируйте  фальшпанель  на  устройстве.

Fig. 34 (4)

u

Осторожно  проложите  серый  кабель  в  направляющей

над верхним опорным кронштейном.

 Fig. 34 (5)

Перевешивание двери

16

* Наличие в зависимости от модели и комплектации
