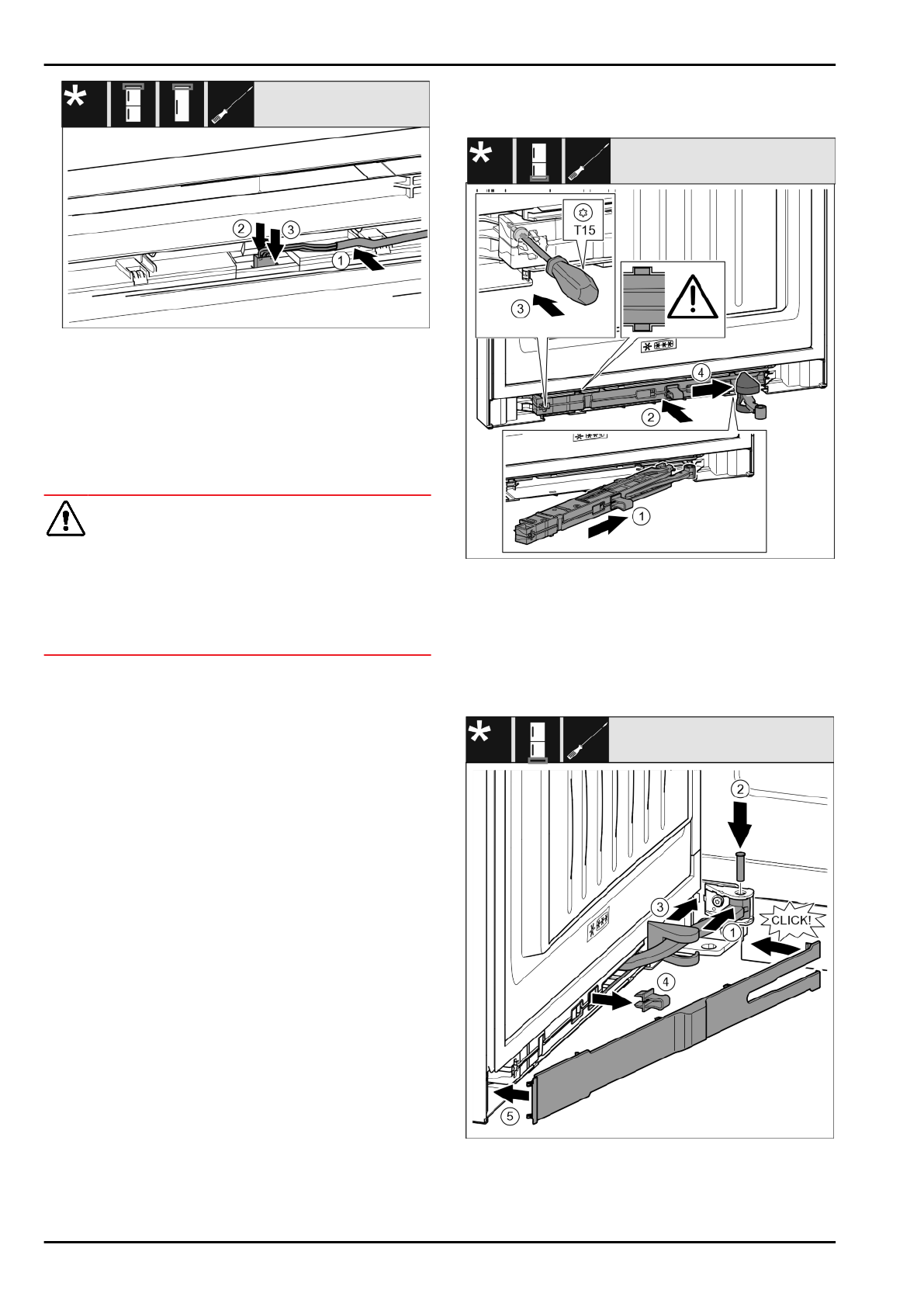

Fig. 35

u

Вложите  серый  кабель  в  направляющую  в  верхней

двери.

 Fig. 35 (1)

u

Прижмите язычок защелки назад

Fig. 35 (2)

u

Зафиксируйте штекер.

 Fig. 35 (3)

u

Остальную  часть  кабеля  при  необходимости  уложить  в

направляющей в виде петли.

13.14  Выравнивание дверей

ПРЕДУПРЕЖДЕНИЕ

Опасность травмы при опрокидывании двери!

Если  опорные  детали  недостаточно  хорошо  прикручены,

дверь  может  опрокинуться.  Это  может  привести  к  значи-

тельным повреждениям. Кроме того, если дверь плотно не

закрывается, устройство охлаждает неправильно.

u

Прикрутите опорные подставки 4 Нм.

u

Проверить все болты и при необходимости подтянуть.

u

При  необходимости,  выставить  дверь  посредством

двух  продольных  отверстий  в  нижнем  опорном  крон-

штейне  и  среднем  опорном  кронштейне,  выравнивая

относительно  корпуса  устройства.  Для  этого  выкрутите

средний  винт  в  опорном  кронштейне  с  помощью  прила-

гаемой  к  Т20  насадки.  Оставшиеся  винты  немного

ослабьте  с  помощью  насадки  к  Т20  или  отверткой

Т20  и  выровняйте  посредством  продольных  отверстий.

В  среднем  опорном  кронштейне  ослабьте  винты  с

помощью насадки к Т20 и выровняйте средний опорный

кронштейн посредством продольных отверстий.

u

Подоприте  дверь:  с  помощью  рожкового  ключа  SW10

выворачивать  установочную  опору  на  нижнем  опорном

кронштейне  до  тех  пор,  пока  она  не  будет  опираться  на

пол, затем повернуть еще на 90°.

13.15  Монтаж нижнего амортизатора

закрывания двери

Fig. 36

u

Вставьте узел амортизатора в выемку со стороны опор-

ного кронштейна под наклоном до упора.

 Fig. 36 (1)

u

Полностью  вставьте  узел  амортизатора  в  выемку.

Fig. 36 (2)

w

Узел  размещен  правильно,  если  ребро  узла  амортиза-

тора находится в направляющей.

u

Затяните винт отверткой Т15.

 Fig. 36 (3)

u

Переместите крышку над шарниром.

 Fig. 36 (4)

Fig. 37

Дверь открыта на 90°

u

Поверните шарнир в навеске.

 Fig. 37 (1)

Перевешивание двери

* Наличие в зависимости от модели и комплектации
