u

С  помощью  отвертки  Т15  вставьте  палец  в  навеску  и

шарнир.  При  этом  следите  за  тем,  чтобы  выступ  фикса-

тора занимал правильное положение в пазу.

 Fig. 37 (2)

u

Переместите  крышку  опорного  кронштейна  вдоль

шарнира и установите над навеской.

 Fig. 37 (3)

u

Снимите предохранитель.

 Fig. 37 (4)

u

Установите  накладку  со  стороны  ручки  и  поверните.

Fig. 37 (5)

w

Накладка зафиксирована.

u

Закрыть нижнюю дверь.

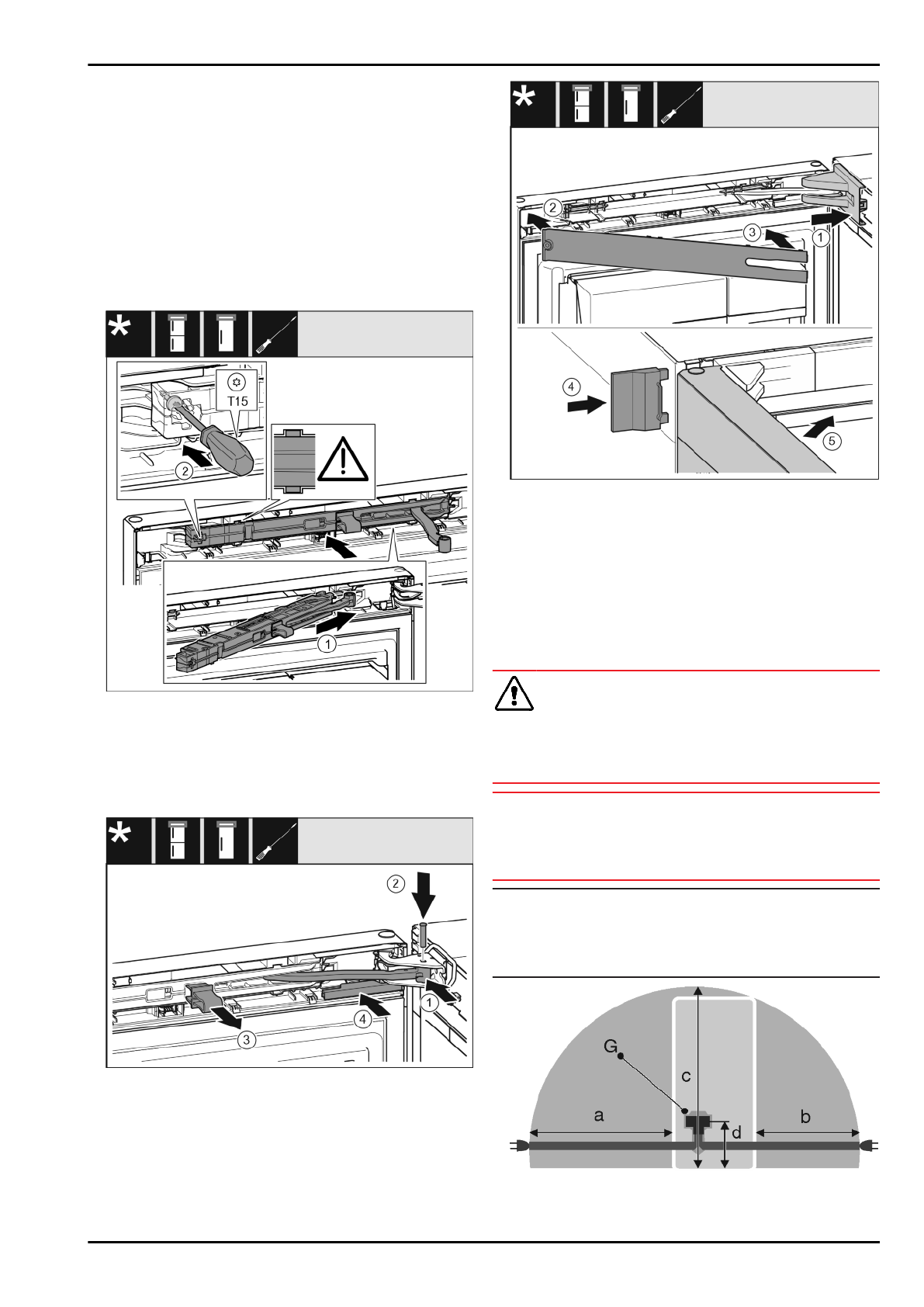

13.16  Монтаж верхнего амортиза-

тора закрывания двери

Fig. 38

u

Вставьте узел амортизатора в выемку со стороны опор-

ного кронштейна под наклоном до упора.

 Fig. 38 (1)

u

Вставить узел полностью.

w

Узел  размещен  правильно,  если  ребро  узла  амортиза-

тора находится в направляющей в корпусе.

u

Затяните винт отверткой Т15.

 Fig. 38 (2)

Fig. 39

Дверь открыта на 90°.

u

Поверните шарнир в опорном кронштейне.

 Fig. 39 (1)

u

Вставьте  палец  в  опорный  кронштейн  и  шарнир.  При

этом  следите  за  тем,  чтобы  выступ  фиксатора  занимал

правильное положение в пазу.

 Fig. 39 (2)

u

Снимите предохранитель.

 Fig. 39 (3)

u

Надвиньте крышку.

 Fig. 39 (4)

Fig. 40

u

Крышку  опорного  кронштейна  установите  и  зафик-

сируйте,  при  необходимости  осторожно  разожмите.

Fig. 40 (1)

u

Установите накладку.

 Fig. 40 (2)

u

Наклоните и зафиксируйте накладку.

 Fig. 40 (3)

u

Надвиньте внешнюю крышку.

 Fig. 40 (4)

u

Закройте верхнюю дверь.

 Fig. 40 (5)

14  Подключение устройства

ПРЕДУПРЕЖДЕНИЕ

Неправильное подключение!

Опасность пожара.

u

Не использовать удлинители кабеля.

u

Не использовать электрические разветвители.

ВНИМАНИЕ

Неправильное подключение!

Повреждение электроники.

u

Не использовать автономный преобразователь.

u

Не использовать энергосберегающие разъемы.

Указание

Используйте  исключительно  поставляемые  в  комплекте

присоединительные электрические кабели.

u

Более  длинный  присоединительный  электрический

кабель можно заказать в сервисной службе.

Fig. 41

Подключение устройства

18

* Наличие в зависимости от модели и комплектации
