2.1.2  Размещение в помещении

-

Избегайте  устанавливать  устройство  в  зоне  прямых

солнечных лучей, рядом с плитой, системой отопления и

т. п.

-

Устройство  следует  установить  к  стене  вплотную

задней  стенкой,  а  при  использовании  прилагаемых  при

поставке пристенных распорок (см. ниже) — ими.

2.2  Интегрировать устройство в

кухонную стенку

Устройство может быть окружено кухонными шкафами.

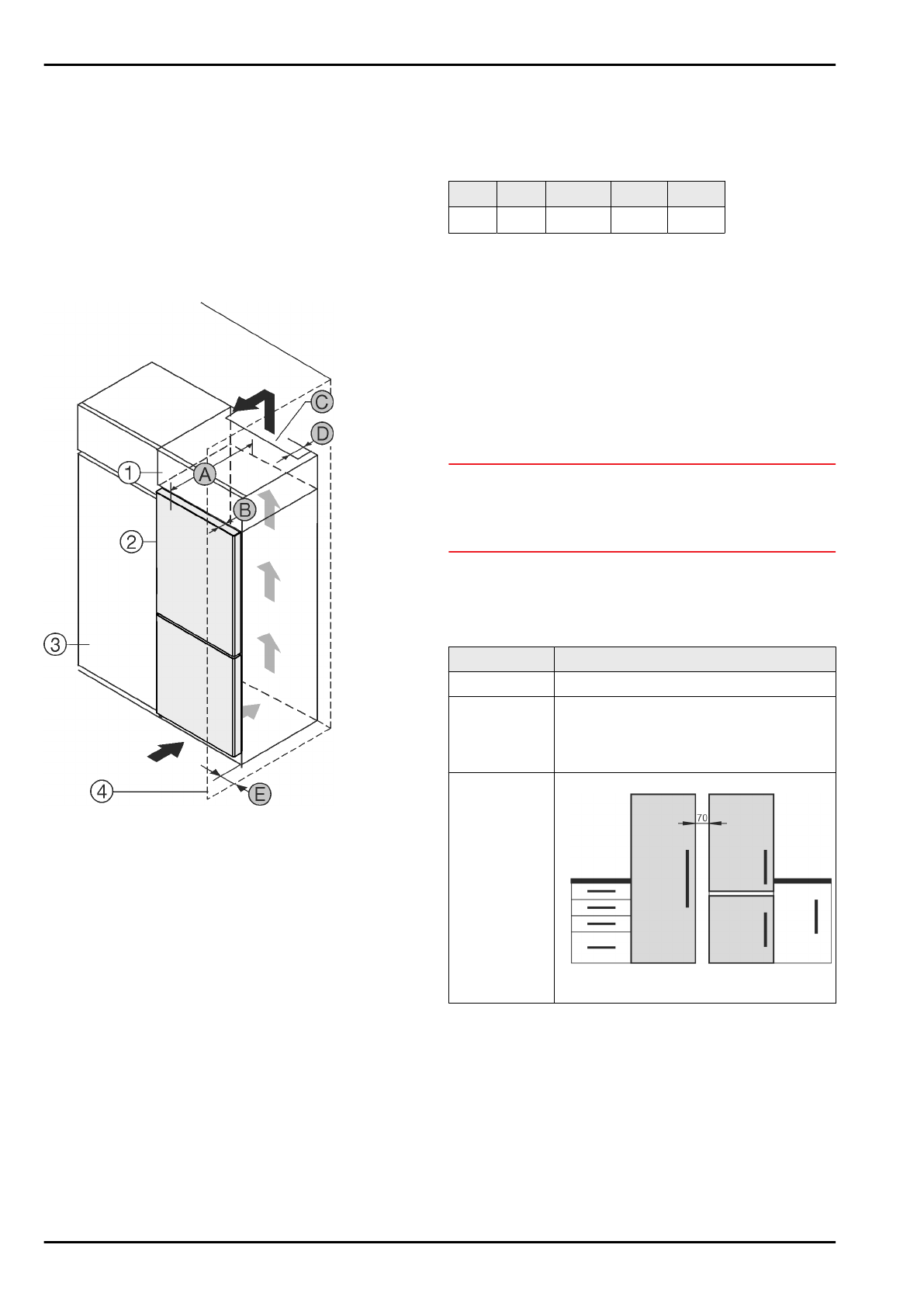

Fig. 1

(1) Дополнительный

шкафчик

(B) Глубина двери

(2) Устройство

(C) Вентиляционное

сечение

(3) Кухонный шкаф

(D) Расстояние до обратной

стороны устройства

(4) Стена

(E) Расстояние до стороны

устройства

(A) Глубина устройства

Установите  устройство  непосредственно  рядом  с

кухонным шкафом

 Fig. 1 (3).*

На  задней  стенке  дополнительного  шкафчика  должен

быть  вентиляционный  канал  с  глубиной

  Fig.  1  (D)  по  всей

ширине этого шкафа.
Нужно соблюдать вентиляционное отверстие

 Fig. 1 (C) под

нижней панелью.
Если  устройство  установлено  на  шарнирах  у  стены

Fig.  1  (4),  то  расстояние  между  устройством  и  стеной

должно  составлять  не  менее  40мм.  Настолько  выступает

ручка при открытой дверце.

Чтобы  можно  было  полностью  открыть  двери,  устрой-

ство  должно  выступать  на  глубину  двери

  Fig.  1  (B)  отно-

сительно  передней  стенки  кухонного  шкафа.  В  зависи-

мости  от  глубины  кухонных  шкафов

  Fig.  1  (3)  и  использо-

вания пристенных распорок устройство может выступать и

больше.*

A [мм] B [мм] C [см

2

]

D [мм] E [мм]

675

x

75

мин.300  мин.50  мин.40

Чтобы  можно  было  полностью  открыть  двери,  устройство

должно  выступать  на  глубину  двери

  (B)  относительно

передней  стенки  кухонного  шкафа.  В  зависимости  от

глубины  кухонных  шкафов

  Fig.  1  (3)  и  использования

пристенных  распорок  устройство  может  выступать  и

больше.*
Убедитесь, что соблюдены следующие условия:

-

Соблюдены размеры ниши .

-

Соблюдены требования к вентиляции (см. 4 Требования

к вентиляции) .

2.3  Установка нескольких устройств

ВНИМАНИЕ

Опасность повреждения под действием конденсата!

u

Не  разрешается  устанавливать  данное  устройство

непосредственно  рядом  с  другими  холодильниками  или

морозильниками.

Устройства рассчитаны на разные типы установки. Комби-

нировать  устройства  исключительно  в  том  случае,  если

устройства  рассчитаны  на  это.  Следующая  таблица  пока-

зывает  возможный  тип  установки  в  зависимости  от

модели:

Тип установки Модель
single

все модели

«бок  о  бок»

(Side-by-Side)

(SBS)

Модели,  чье  название  модели  начи-

нается с S....
Размещение  в  приданной  SBS-компи-

ляции.

Рядом  друг  с

другом

с

расстоянием

70  мм  между

устройствами
При  несоблю-

дении

этого

расстояния

между  боко-

выми

стен-

ками

устройств

образуется

конденсат.

все модели без обогрева боковых стенок

Fig. 2

Соберите  устройства  по  отдельным  "Указаниям  по

монтажу".

Условия установки

* Наличие в зависимости от модели и комплектации
