13.7  Монтаж нижней двери

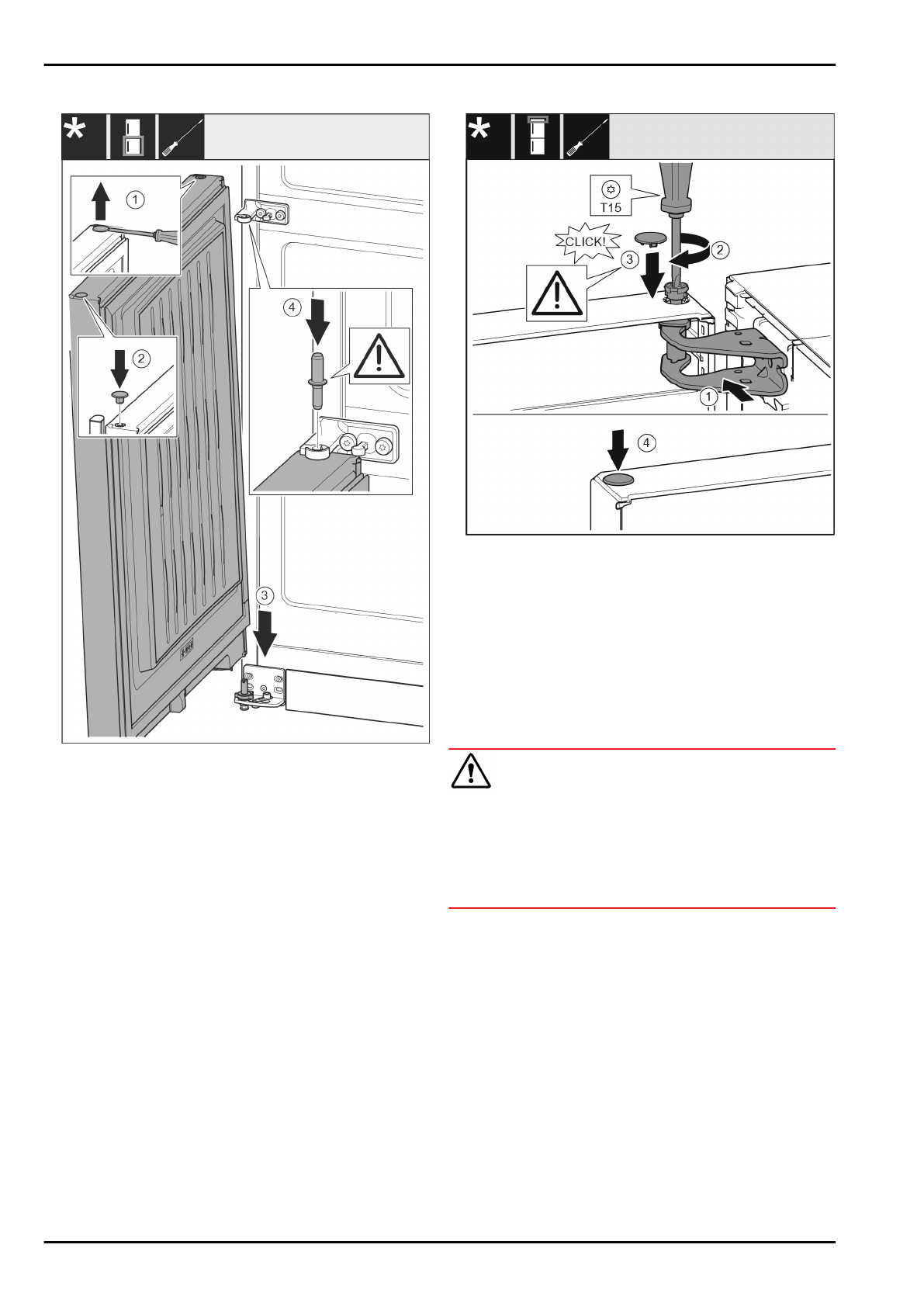

Fig. 17

u

Осторожно

приподнимите

шлицевой

отверткой

заглушку и извлеките ее.

 Fig. 17 (1)

u

Снова вставьте заглушку с другой стороны.

 Fig. 17 (2)

u

Установите  дверь  сверху  на  нижний  опорный  палец.

Fig. 17 (3)

u

Вставьте  середину  опорного  пальца  через  средний

опорный кронштейн в нижнюю дверь. При этом следите

за  тем,  чтобы  выступ  фиксатора  был  направлен  назад.

Fig. 17 (4)

13.8  Монтаж верхней двери

Fig. 18

u

Установить дверь на средний опорный палец.

u

Выровняйте  дверь  вверху  по  отверстию  в  опорном

кронштейне.

 Fig. 18 (1)

u

Вставьте палец и затяните отверткой Т15.

 Fig. 18 (2)

u

Установите  предохранительную  крышку  для  защиты

двери:  Вставьте  предохранительную  крышку  и

проверьте,  прилегает  ли  она  к  двери.  В  ином  случае

вставьте палец полностью.

 Fig. 18 (3)

u

Вставьте заглушку.

 Fig. 18 (4)

13.9  Выравнивание дверей

ПРЕДУПРЕЖДЕНИЕ

Опасность травмы при опрокидывании двери!

Если  опорные  детали  недостаточно  хорошо  прикручены,

дверь  может  опрокинуться.  Это  может  привести  к  значи-

тельным повреждениям. Кроме того, если дверь плотно не

закрывается, устройство охлаждает неправильно.

u

Прикрутите опорные подставки 4 Нм.

u

Проверить все болты и при необходимости подтянуть.

u

При  необходимости,  выставить  дверь  посредством

двух  продольных  отверстий  в  нижнем  опорном  крон-

штейне  и  среднем  опорном  кронштейне,  выравнивая

относительно  корпуса  устройства.  Для  этого  выкрутите

средний  винт  в  опорном  кронштейне  с  помощью  прила-

гаемой  к  Т20  насадки.  Оставшиеся  винты  немного

ослабьте  с  помощью  насадки  к  Т20  или  отверткой

Т20  и  выровняйте  посредством  продольных  отверстий.

В  среднем  опорном  кронштейне  ослабьте  винты  с

помощью насадки к Т20 и выровняйте средний опорный

кронштейн посредством продольных отверстий.

u

Подоприте  дверь:  с  помощью  рожкового  ключа  SW10

выворачивать  установочную  опору  на  нижнем  опорном

кронштейне  до  тех  пор,  пока  она  не  будет  опираться  на

пол, затем повернуть еще на 90°.

Перевешивание двери

* Наличие в зависимости от модели и комплектации
