Liebherr CND 5204 - Инструкция по эксплуатации - Страница 10

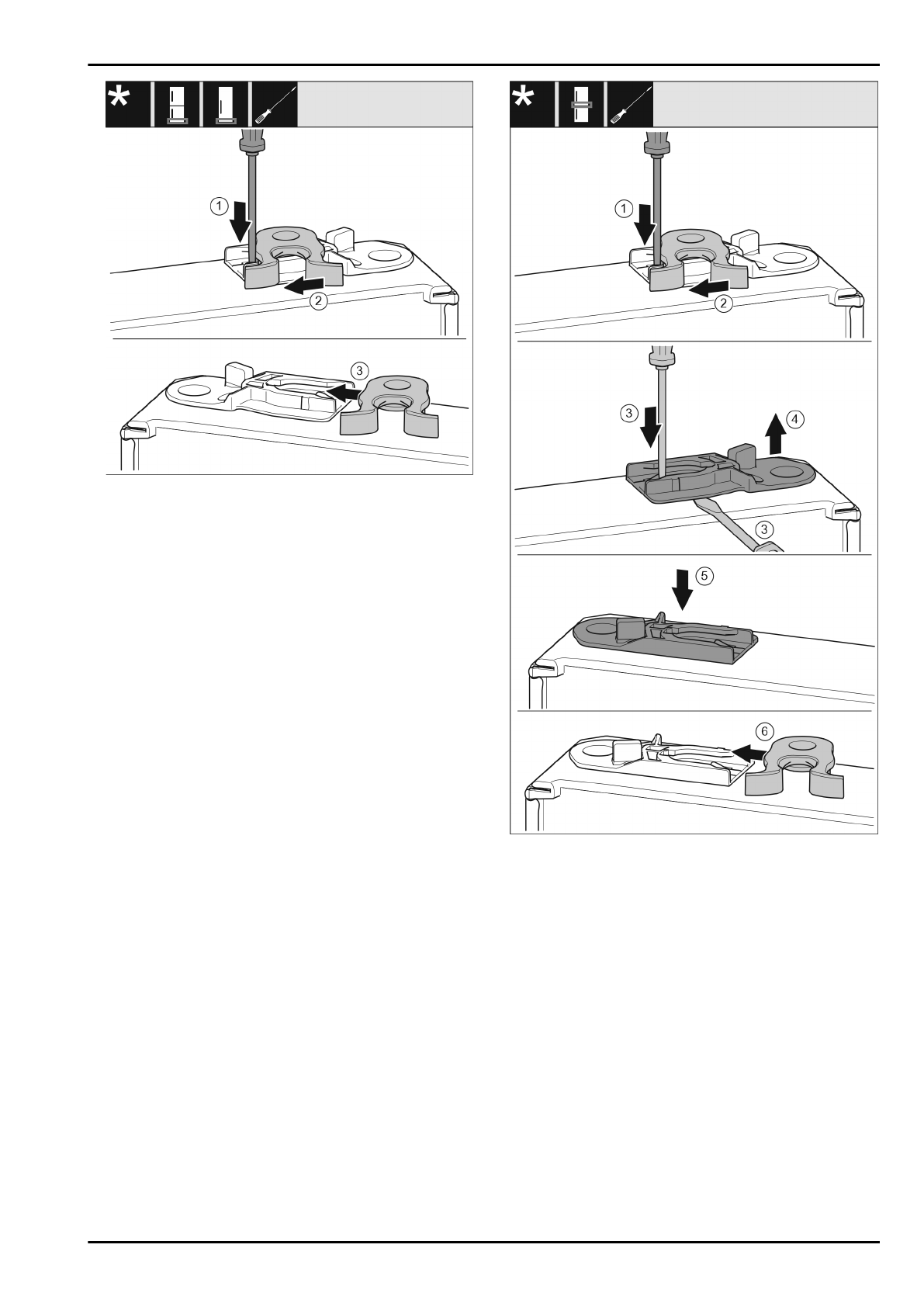

Fig. 15

u

Нижняя сторона двери смотрит вверх: повернуть дверь.

u

Нажмите  шлицевой  отверткой  на  накладку  вниз.

Fig. 15 (1)

u

Выведите  запорный  крючок  из  направляющей.

Fig. 15 (2)

u

Вставьте  запорный  крючок  в  направляющую  с  другой

стороны.

 Fig. 15 (3)

u

Верхняя сторона двери смотрит вверх: повернуть дверь.

Верхняя дверь

Fig. 16

u

Нижняя сторона двери смотрит вверх: повернуть дверь.

u

Нажмите  шлицевой  отверткой  на  накладку  вниз.

Fig. 16 (1)

u

Выведите  запорный  крючок  из  направляющей.

Fig. 16 (2)

u

Извлеките направляющее гнездо: Нажмите на накладку

шлицевой  отверткой  и  одновременно  переместите  ее

при  помощи  шлицевой  отвертки  под  направляющее

гнездо.

 Fig. 16 (3, 4)

u

Входящее  в  комплект  поставки  направляющее  гнездо

вставьте на другой стороне корпуса.

 Fig. 16 (5)

u

Запорный крючок вставьте в направляющую.

 Fig. 16 (6)

u

Верхняя сторона двери смотрит вверх: повернуть дверь.

Перевешивание двери

10

* Наличие в зависимости от модели и комплектации
