13.10  Установка крышек

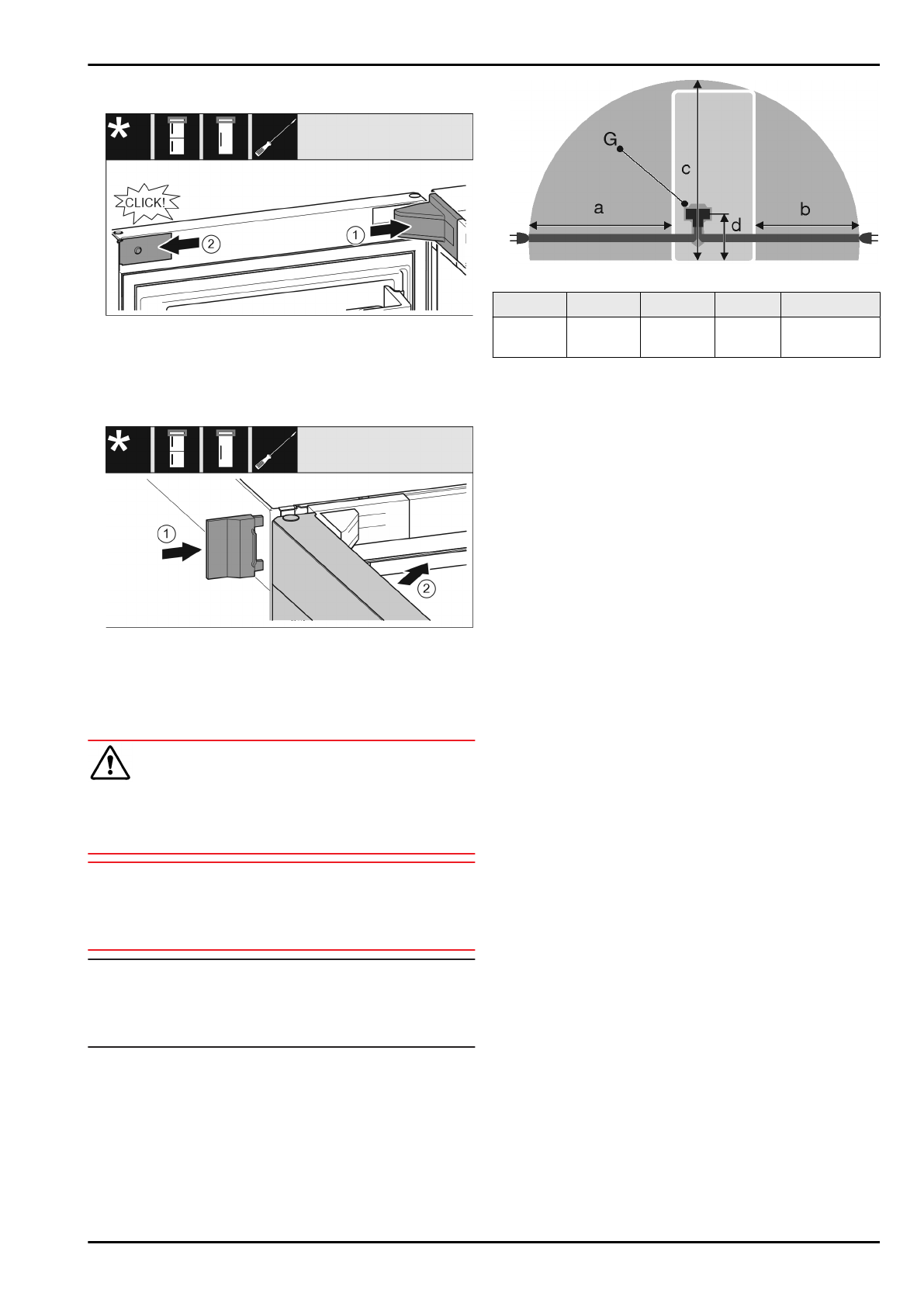

Fig. 19

Дверь открыта на 90°.

u

Крышку  опорного  кронштейна  установите  и  зафик-

сируйте,  при  необходимости  осторожно  разожмите.

Fig. 19 (1)

u

Установите накладку сбоку и зафиксируйте.

 Fig. 19 (2)

Fig. 20

u

Надвиньте внешнюю крышку.

 Fig. 20 (1)

u

Закройте верхнюю дверь.

 Fig. 20 (2)

14  Подключение устройства

ПРЕДУПРЕЖДЕНИЕ

Неправильное подключение!

Опасность пожара.

u

Не использовать удлинители кабеля.

u

Не использовать электрические разветвители.

ВНИМАНИЕ

Неправильное подключение!

Повреждение электроники.

u

Не использовать автономный преобразователь.

u

Не использовать энергосберегающие разъемы.

Указание

Используйте  исключительно  поставляемые  в  комплекте

присоединительные электрические кабели.

u

Более  длинный  присоединительный  электрический

кабель можно заказать в сервисной службе.

Fig. 21

a

b

c

d

G

~ 1800 мм ~ 1400 мм ~ 2100 мм ~ 200 мм Штекер

устройства

Убедитесь, что выполнены следующие условия:
- Вид  тока  и  напряжение  на  месте  установки  соответ-

ствуют данным на заводской табличке .

- Розетка  надлежащим  образом  заземлена  и  снабжена

электрическим предохранителем.

- Ток  срабатывания  предохранителя  составляет  от  10  до

16 А.

- Розетка находится в легко доступном месте.

- Розетка  находится  вне  зоны  задней  стенки  устройства

в данной зоне.

 Fig. 21 (a, b, c)

u

Проверьте электрическое подключение.

u

Штекер  устройства

  Fig.  21  (G)  подсоедините  с  задней

стороны  устройства.  Следите  за  правильной  фикса-

цией.

u

Сетевая вилка подключена к сети подачи напряжения.

w

На экране появляется логотип Liebherr.

w

Индикатор меняется на готовности к работе.

Подключение устройства

12

* Наличие в зависимости от модели и комплектации
