13.4  Перестановка средних опорных

деталей

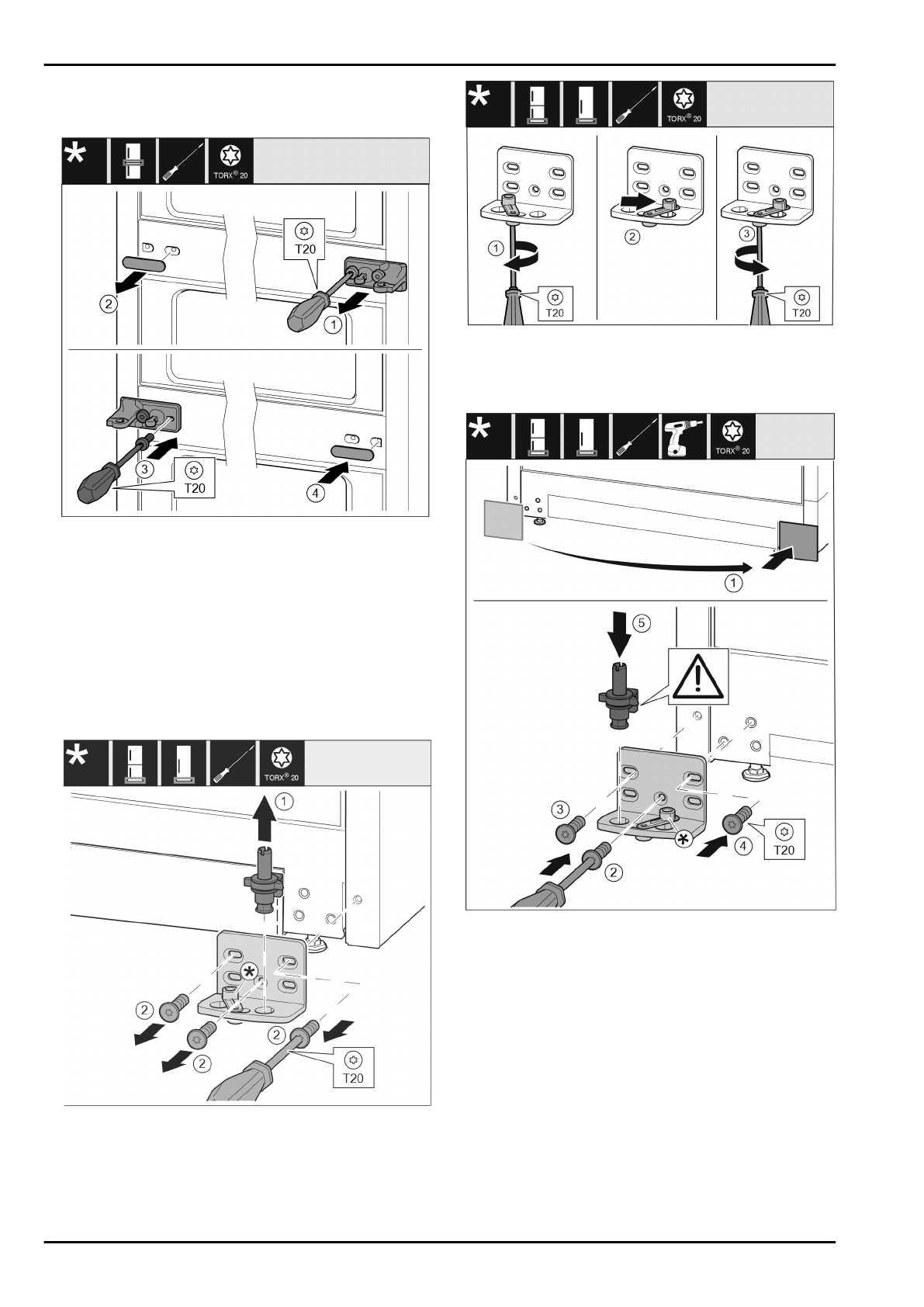

Fig. 11

u

Снимите шайбу.

 Fig. 11 (1)

u

Выкрутите винты отверткой Т20.

 Fig. 11 (2)

u

Осторожно снимите крышку.

 Fig. 11 (3)

u

Плотно  прикрутите  опорный  кронштейн  с  подкладкой  с

поворотом на 180° с другой стороны.

 Fig. 11 (4)

u

Установите  крышку  с  поворотом  на  180°  с  другой

стороны.

 Fig. 11 (5)

u

Надвиньте шайбу спереди.

 Fig. 11 (6)

13.5  Перестановка нижних опорных

частей

Fig. 12

u

Опорный палец полностью извлеките движением вверх.

Fig. 12 (1)

u

Открутите  винты  отверткой  Т20  и  снимите  опорный

кронштейн.

 Fig. 12 (2)

Fig. 13

u

Открутите винт отверткой Т20.

 Fig. 13 (1)

u

Приподнимите фиксатор двери и поверните в отверстии

на 90° направо.

 Fig. 13 (2)

u

Затяните винт отверткой Т20.

 Fig. 13 (3)

Fig. 14

u

Снимите  крышку  и  установите  с  другой  стороны.

Fig. 14 (1)

u

Установите  опорный  кронштейн  с  другой  стороны  и

прикрутите с помощью отвертки Т20. Начинайте с винта

2 снизу в центре.

 Fig. 14 (2)

u

Затяните винты 3 и 4.

 Fig. 14 (3,4)

u

Установите  опорный  палец  в  сборе.  При  этом  следите

за  тем,  чтобы  выступ  фиксатора  был  направлен  назад.

Fig. 14 (5)

13.6  Перестановка опорных деталей

двери

Нижняя дверь

Перевешивание двери

* Наличие в зависимости от модели и комплектации
