ВНИМАНИЕ

Опасность  повреждения  под  действием  конденсата

устройств, установленных "бок о бок"!*

Некоторые устройства можно устанавливать в виде комби-

нации "бок о бок" (два устройства рядом).

Если  Ваше  устройство  является  устройством  типа  "бок

о бок" (SBS):

u

Расположите  комбинацию  "бок  о  бок"  (SBS)  в  соответ-

ствии с прилагаемым документом.

Если  расположение  устройств  предварительно

задано:

u

Не меняйте направление открывания дверей.

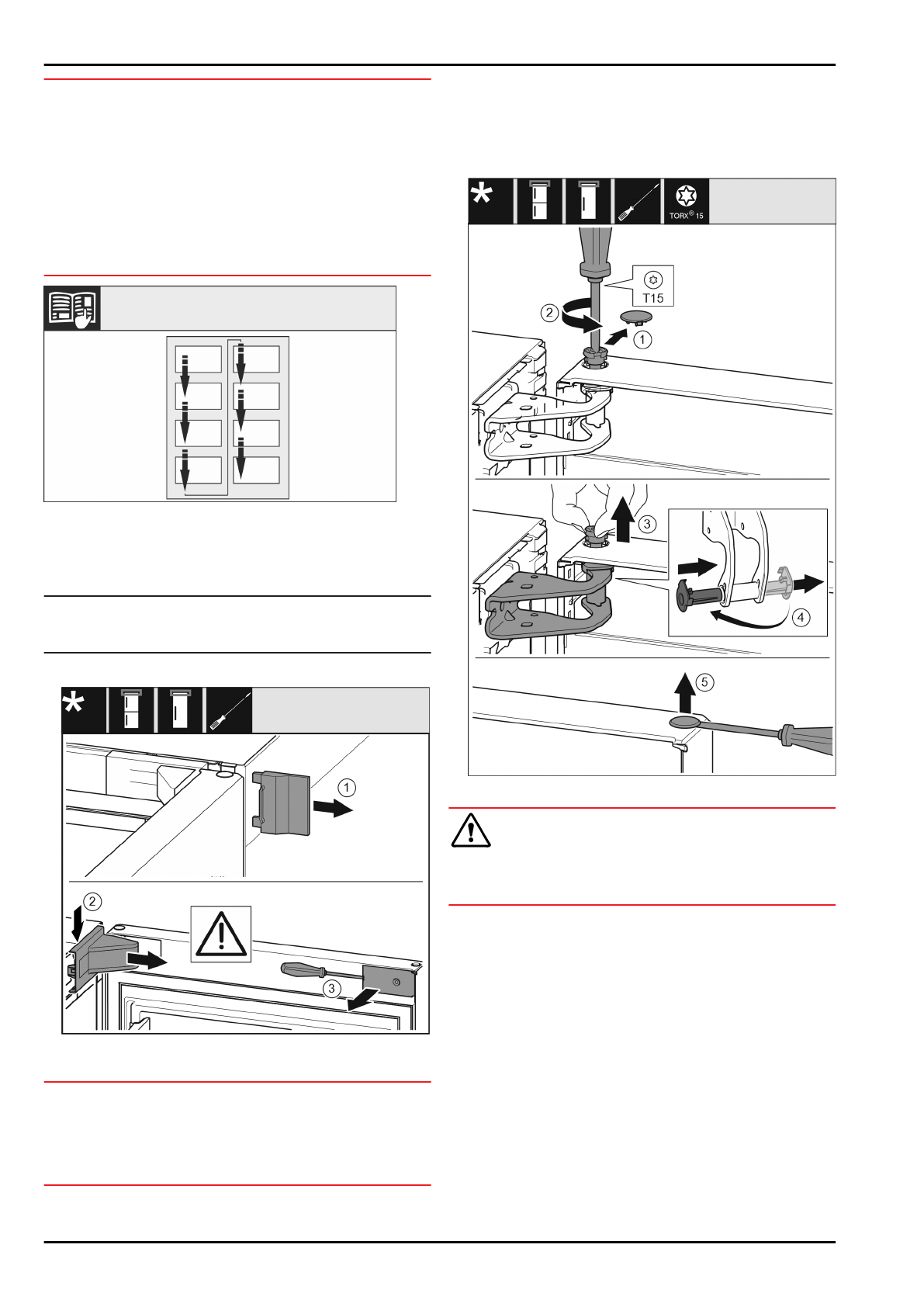

Fig. 5
Соблюдайте направление чтения.

13.1  Снятие верхней двери

Указание

u

Уберите  продукты  с  полочек  на  дверце,  прежде  чем

снимать дверцу, чтобы продукты не упали.

Для устройств без амортизатора закрывания двери:

Fig. 6

u

Открыть дверь.

ВНИМАНИЕ

Опасность повреждения!

Если  повреждено  уплотнение  дверцы,  то  она,  возможно,

закрывается  неправильно,  что  становится  причиной  недо-

статочного охлаждения.

u

Не повредите уплотнение дверцы отвёрткой!

u

Снимите внешнюю крышку.

 Fig. 6 (1)

u

Освободите  и  отсоедините  крышку  опорного  крон-

штейна.  Снимите  крышку  опорного  кронштейна.

Fig. 6 (2)

u

При помощи шлицевой отвертки освободите накладку и

отведите в сторону.

 Fig. 6 (3)

Для всех устройств:

Fig. 7

ОСТОРОЖНО

Опасность травмы при опрокидывании двери!

u

Следует хорошо держать дверь.

u

Устанавливайте дверь осторожно.

u

Осторожно  снимите  предохранительную  крышку.

Fig. 7 (1)

u

Немного выкрутите палец отверткой Т15.

 Fig. 7 (2)

u

Удерживая дверь, извлеките палец вручную.

 Fig. 7 (3)

u

Опорную  втулку  вытяните  из  направляющей.  Устано-

вите и зафиксируйте с другой стороны.

 Fig. 7 (4)

u

Приподнять дверь и отставить в сторону.

u

Осторожно  приподнимите  и  извлеките  при  помощи

шлицевой  отвертки  заглушку  из  опорной  втулки  двери.

Fig. 7 (5)

Перевешивание двери

* Наличие в зависимости от модели и комплектации
