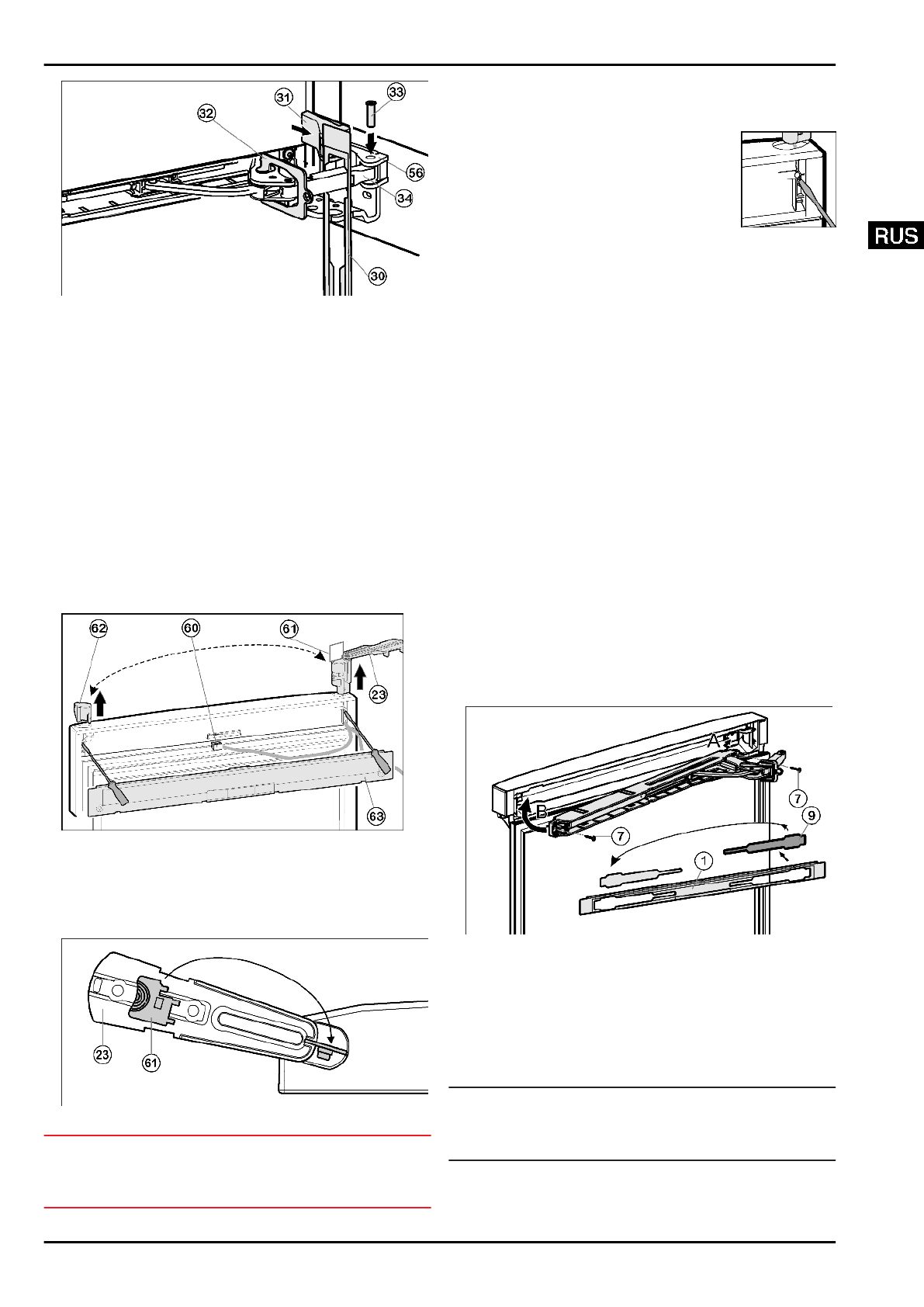

Fig. 16

u

Навесьтенакладку

 Fig. 16 (30) на амортизационную скобу

таким  образом,  чтобы  передние  защелки  показывали

вперёд, а передняя сторона была направлена к устрой-

ству.

u

Притянитеамортизационную скобу

 Fig. 16 (34)к опорной

детали

  Fig.  16  (56)  и  сверху  вставьте  палец

Fig. 16 (33)таким образом, чтобы квадратная головка си-

дела в углублении.

u

Установите и защелкните крышку

 Fig. 16 (31).

w

Обратите внимание на правильность крепления крышки,

чтобы  дверца  закрывалась  безупречно  и  палец  был  за-

фиксирован.

u

Поворотом снимите фиксатор

 Fig. 16 (32).

u

Защелкните накладку

 Fig. 16 (30) на дверце.

u

Закройте нижнюю дверь.

4.1.12 Перестановка кабельного разъёма

(верхняя дверца)

Fig. 17

u

С  помощью  отвёртки  выведете  из  зацепления  крышку

Fig. 17 (63) на дверце.

u

Отсоедините разъем

 Fig. 17 (60).

u

На  верхней  дверце  поверните опорный  кронштейн

Fig. 17 (23) наружу параллельно краю дверцы.

Fig. 18

ВНИМАНИЕ

Кабели могут перекрутиться и из-за этого получить повре-

ждения!

u

Используйте шаблон.

u

Отсоедините  входящий  в  объем  поставкишаблон

Fig.  18  (61)  от  опорного  кронштейна  и  заблокируйте  им

опорный кронштейн

 Fig. 18 (23) и втулку от поворота.

u

При помощи отвертки вытолкните опор-

ный  кронштейн

  Fig.  17  (23)  снизу  и  сни-

мите с двери вместе с кабелем.

u

Извлеките  пробку

  Fig.  17  (62)  снизу  при

помощи  отвертки  и  вставьте  на  другой

стороне.

u

Проденьте  кабель  опорного  кронштейна

  Fig.  17  (23)  на

противоположной  стороне  и  установите  опорный  крон-

штейн.

u

Снимите  шаблон

  Fig.  17  (61)  и  закрепите  на  опорном

кронштейне.

u

Вставьте разъем

 Fig. 17 (60).

u

Введите кабель в направляющую.

u

Зафиксируйте крышку

 Fig. 17 (63) на дверце.

4.1.13 Монтаж верхней двери

u

Установите верхнюю дверцу на средний опорный палец

Fig. 11 (41), закройте дверцу и установите верхний опор-

ный  кронштейн

  Fig.  8  (23)  так,  чтобы  он  защелкнулся  в

верхней стороне устройства.

u

Прикрутите опорный кронштейн

 Fig. 8 (23). При необхо-

димости  просверлите  отверстия  или  используйте  акку-

муляторную отвертку.

u

Защёлкните крышку

 Fig. 8 (20) и крышку Fig. 8 (21).

u

Снова установите разъём

 Fig. 7 (12).

u

Введите кабель в направляющую.

u

Снова установите крышку

 Fig. 7 (10).

u

Оставьте дверь открытой.

4.1.14 Монтаж верхнего амортизатора за-

крывания двери

Для устройств с амортизатором закрывания двери.
Для  устройств  без  амортизатора  закрывания  дверцы

продолжите с пункта 'Выравнивание дверей'.

Fig. 19

u

Освободите  крышку

 Fig. 19 (9) из накладки Fig. 19 (1) и

снова установите её на другой стороне.

u

Зацепите (А) и поверните (В) верхний узел амортизатора

закрывания дверцы шарниром на стороне шарнира.

w

Отверстия с левой и правой стороны должны находиться

точно друг над другом.

u

Прикрутите  узел  амортизатора  закрывания  двери.  (2

шт. Torx 25)

 Fig. 19 (7)

Указание

u

Соблюдайте последовательность. Сначала навесьте на-

кладку  над  амортизирующей  скобой,  после  этого  кры-

шку.

Ввод в работу

9
