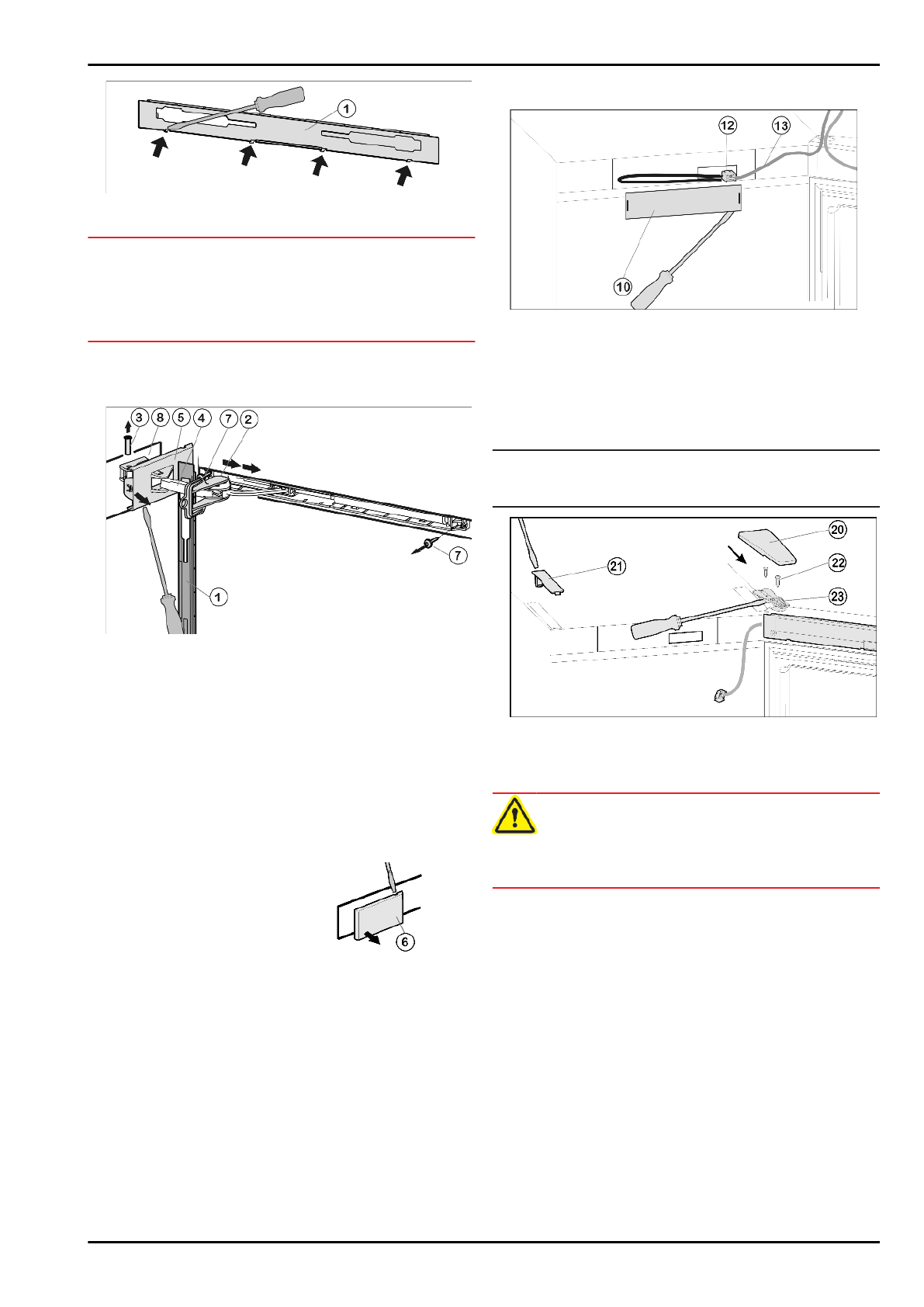

Fig. 4

u

Откройте верхнюю дверь.

ВНИМАНИЕ

Опасность повреждения!

Если  повреждено  уплотнение  дверцы,  то  она,  возможно,

закрывается неправильно, что становится причиной недо-

статочного охлаждения.

u

Не повредите уплотнение дверцы отвёрткой!

u

Накладку

 Fig. 4 (1) отожмите вперед при помощи плоской

отвертки.

w

Накладка висит над амортизационной скобой.

Fig. 5

u

Сдвиньте  накладку  над  амортизационной  скобой

Fig. 5 (4) в направлении устройства вперед.

u

Установите стопор

 Fig. 5 (2).

w

Благодаря стопору шарнир не может сложиться.

u

Отсоедините крышку со стороны шарнира

 Fig. 5 (5) с по-

мощью отвертки до первого фиксатора.

w

Палец будет виден.

u

Выдавите палец

 Fig. 5 (3) снизу.

u

Нажмите  амортизационную  скобу

  Fig.  5  (4)  в  направле-

нии дверцы.

u

Полностью  отсоедините  и  снимите  крышку  со  стороны

шарнира

 Fig. 5 (5).

u

Снимите накладку

 Fig. 5 (1).

u

С помощью отвертки сверху от-

соедините  и  снимите  располо-

женную  со  стороны  ручкикры-

шку

 Fig. 6 (6).

Fig. 6

u

Открутите  узел  амортизатора  закрывания  дверцы  (2

шт. Torx 15)

 Fig. 5 (7).

u

Вытащите немного узел амортизатора закрывания двер-

цы, сдвиньте его в направлении дверной ручки и отведи-

те.

u

Отложите  узел  амортизатора  закрывания  двери  в  сто-

рону.

u

Открутите опорную деталь

 Fig. 5 (8) и прикрутите её сно-

ва с поворотом на 180° на противоположную сторону.

4.1.2 Отсоединение кабеля на корпусе

Fig. 7

u

При необходимости откройте верхнюю дверцу.

u

Снимите переднюю накладку

 Fig. 7 (10) с помощью пло-

ской отвертки.

u

Снимите контакт и извлеките разъём

 Fig. 7 (12).

u

Высвободите из направляющей серый кабель

 Fig. 7 (13).

4.1.3 Снятие верхней двери

Указание

u

Уберите продукты с полочек на дверце, прежде чем сни-

мать дверцу, чтобы продукты не упали.

Fig. 8

u

Вытяните  крышку

  Fig.  8  (20)  вперед  и  снимите  крышку

Fig. 8 (21).

u

Отпустите винты

 Fig. 8 (22).

ОСТОРОЖНО

Опасность травмы при опрокидывании двери!

u

Следует хорошо держать дверь.

u

Устанавливайте дверь осторожно.

u

Снимите  дверцу  вместе  с опорным  кронштейном

Fig. 8 (23) и кабелем вверх. Для снятия, возможно, пона-

добится осторожно подцепить опорный кронштейн снизу

шлицевой отверткой.

u

Отставьте дверь в сторону.

4.1.4 Снятие нижнего амортизатора закры-

вания двери

Для устройств с амортизатором закрывания двери.
Для устройств без амортизатора закрывания двери про-

должите с пункта 'Снятие нижней дверцы'.
