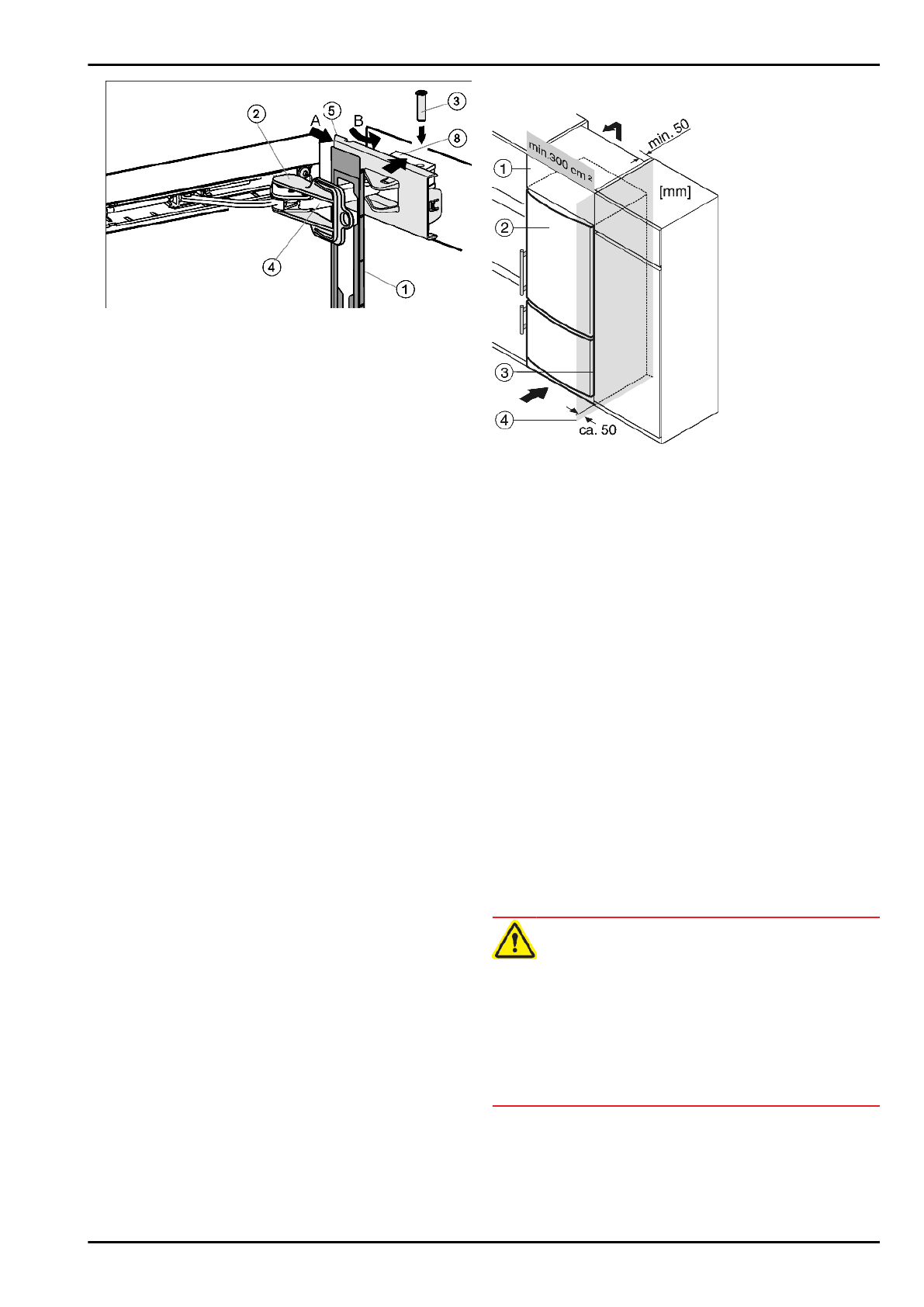

Fig. 20

u

Навесьтенакладку

  Fig.  20  (1)  на  амортизационную  ско-

бу

  Fig.  20  (4)  таким  образом,  чтобы  передние  защелки

показывали во внутрь, а передняя сторона была направ-

лена к устройству.

u

Отодвиньте  (А)крышку

  Fig.  20  (5)  снаружи  и  поверните

(В) через опорную деталь

 Fig. 20 (8).

u

Установите крышку

 Fig. 20 (5) и защелкните ее до перво-

го фиксатора.

w

После позиционирования амортизирующей скобы отвер-

стия для пальцев расположены друг над другом.

u

Притянитеамортизационную  скобу

  Fig.  20  (4)к  опорной

детали

 Fig. 20 (8) и сверху вставьте палец Fig. 20 (4)таким

образом,  чтобы  квадратная  головка  сидела  в  углубле-

нии.

u

Теперь полностью защелкните крышку

 Fig. 20 (5) на опор-

ной детали

 Fig. 20 (8).

w

Обратите внимание на правильность крепления крышки,

чтобы  дверца  закрывалась  безупречно  и  палец  был  за-

фиксирован.

u

Поворотом снимите фиксатор

 Fig. 20 (2).

u

Защелкните накладку

 Fig. 20 (1) на дверце.

u

Снаружи установитекрышку

 Fig. 6 (6) со стороны ручки с

поворотом на 180° и защелкните ее.

4.1.15 Выравнивание дверей

u

При  необходимости  выровняйте  дверцы  через  два  про-

дольных  паза  в нижнем  опорном  кронштейне

Fig.  13  (53)  и  среднем  опорном  кронштейне  Fig.  11  (42)

параллельно корпусу устройства, затем затяните винты.

u

Снова защелкните крышку

 Fig. 12 (51) на опорном крон-

штейне снизу.

4.2 Установка в кухонную стенку

Fig. 21

(1) Дополнительный

шкафчик

(3) Кухонный шкаф

(2) Устройство

(4) Стенка

Устройство может быть окружено предметами кухонной об-

становки. Чтобы уравнять устройство

 Fig. 21 (2) по высоте

с кухонной стенкой, можно установить над устройством со-

ответствующий дополнительный шкафчик

 Fig. 21 (1).

При комбинировании с обычными кухонными шкафами (глу-

биной  макс.  580  мм)  устройство  можно  установить  непос-

редственно  рядом  с  кухонным  шкафом

  Fig.  21  (3).  Дверца

устройства выступает по сторонам на 34 мм и по центру ус-

тройства на 50 мм относительно передней стенки кухонного

шкафа. Поэтому ее можно свободно открывать и закрывать.

Важно для вентиляции:

–

На задней стенке шкафчика должен быть вентиляцион-

ный канал глубиной не менее 50 мм по всей ширине этого

шкафчика.

–

Поперечное  сечение  вентиляционного  отверстия  под

нижней панелью должно составлять не менее 300 см

2

.

–

Чем  больше  площадь  вентиляционного  отверстия,  тем

меньше  электроэнергии  потребляет  устройство  при  ра-

боте.

Если  устройство  установлено  на  шарнирах  у  стены

Fig. 21 (4), то расстояние между устройством и стеной дол-

жно быть не менее 50 мм. Настолько выступает ручка при

открытой дверце.

4.3 Подключение воды

ПРЕДУПРЕЖДЕНИЕ

Опасность электрического удара!

u

Отсоедините  устройство  от  розетки,  прежде  чем  под-

ключать его к водопроводу.

u

Перекройте подачу воды до тех пор, пока не будут под-

соединены  трубопроводы  для  подачи  воды  устройства

для приготовления кубиков льда (льдогенератор).

u

Подключение  к  сети  для  подачи  питьевой  воды  разре-

шается  выполнять  только  квалифицированному  слеса-

рю-водопроводчику.

Ввод в работу

10
