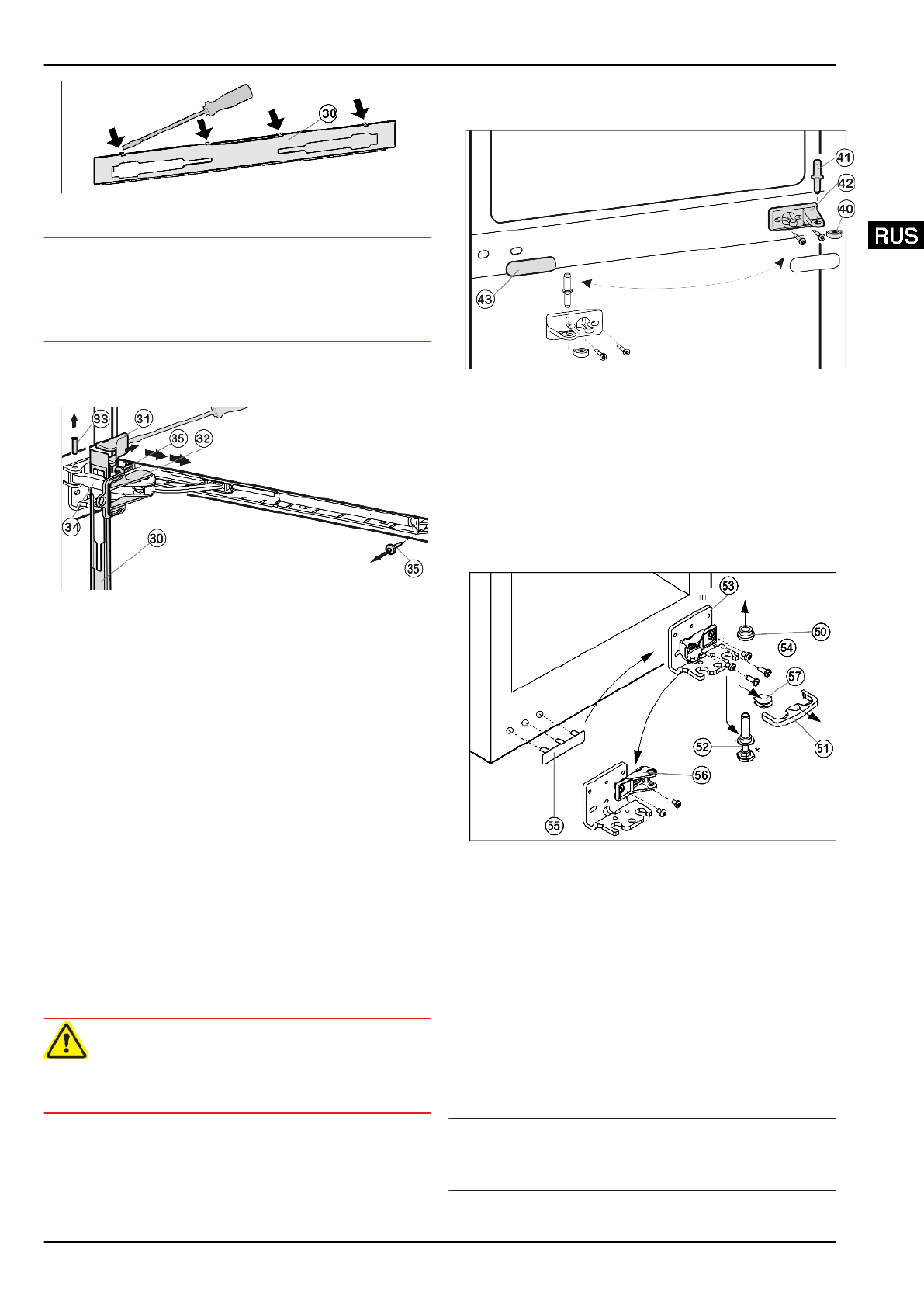

Fig. 9

u

Откройте нижнюю дверь.

ВНИМАНИЕ

Опасность повреждения!

Если  повреждено  уплотнение  дверцы,  то  она,  возможно,

закрывается неправильно, что становится причиной недо-

статочного охлаждения.

u

Не повредите уплотнение дверцы отвёрткой!

u

Накладку

  Fig.  9  (30)  отожмите  вперед  при  помощи  пло-

ской отвертки.

w

Накладка висит над амортизационной скобой.

Fig. 10

u

Сдвиньте  накладку  над  амортизационной  скобой

Fig. 10 (34) в направлении устройства вперед.

u

Установите стопор

 Fig. 10 (32).

w

Благодаря стопору шарнир не может сложиться.

u

Подденьте крышку

 Fig. 10 (31) отвёрткой с внешней сто-

роны и снимите в направлении наружу.

u

При необходимости с помощью другого человека накло-

ните устройство назад.

u

Выдавите палец

 Fig. 10 (33) снизу.

u

Нажмите  амортизационную  скобу

  Fig.  10  (34)  в  направ-

лении дверцы.

u

Снимите накладку

 Fig. 10 (30).

u

Открутите  узел  амортизатора  закрывания  дверцы  (2

шт. Torx 15)

 Fig. 10 (35).

u

Вытащите немного узел амортизатора закрывания двер-

цы, сдвиньте его в направлении дверной ручки и отведи-

те.

u

Отложите  узел  амортизатора  закрывания  двери  в  сто-

рону.

4.1.5 Снятие нижней двери

u

Закройте нижнюю дверь.

u

Вытащите  из  опорного  кронштейна  и  нижней  дверцы

средний опорный палец

 Fig. 11 (41).

u

Пластмассовый колпачок

 Fig. 11 (40) снимите.

ОСТОРОЖНО

Опасность травмы при опрокидывании двери!

u

Следует хорошо держать дверь.

u

Устанавливайте дверь осторожно.

u

Откройте нижнюю дверь.

u

Снимите средний опорный кронштейн

 Fig. 11 (42).

u

Движением  вверх  снимите  нижнюю  дверцу  и  отставьте

её в сторону.

4.1.6 Перестановка средних опорных дета-

лей

Fig. 11

u

Осторожно снимите накладку

 Fig. 11 (43).

u

Открутите средний опорный кронштейн

 Fig. 11 (42) и при-

крутите его с поворотом на 180° на новую сторону шар-

нира.

u

Снова защелкните накладку

 Fig. 11 (43) на стороне, где

теперь будет ручка.

4.1.7 Перестановка нижних опорных деталей

для устройств с амортизатором закрывания

дверцы

Fig. 12

u

Крышку

 Fig. 12 (51) снимите движением вперед.

u

Нижнюю крышку

 Fig. 12 (57) снимите.*

u

При необходимости с помощью второго человека устрой-

ство  слегка  наклоните  назад,  чтобы  удалить  опорный

палец.

u

Извлеките нижний опорный палец

 Fig. 12 (52) движением

вниз  и  вперёд.  При  этом  следите  за гнездом  шарнира

Fig. 12 (50).

u

Открутите нижний опорный кронштейн

 Fig. 12 (53) (Torx

25).

u

Осторожно приподнимите и переставьте крышку со сто-

роны ручки

 Fig. 12 (55).

u

Снова  прикрутите нижний  опорный  кронштейн

Fig. 12 (53) на новой стороне шарнира при необходимости

с  помощью  аккумуляторного  шуруповерта  через  внеш-

ний продольный паз и круглое отверстие.

Указание

u

Если необходимо, например, при неровной поверхности

пола,  вместо  круглого  отверстия  для  прикручивания

можно использовать также второй продольный паз.

Ввод в работу

7
