u

Открутите  опорный  кронштейн

 Fig. 12 (56) и снова при-

крутите внутри с поворотом на 180°.

u

Снова слегка наклоните устройство назад и снова уста-

новите нижний опорный палец

 Fig. 12 (52).

u

Наденьте гнездо шарнира

 Fig. 12 (50).

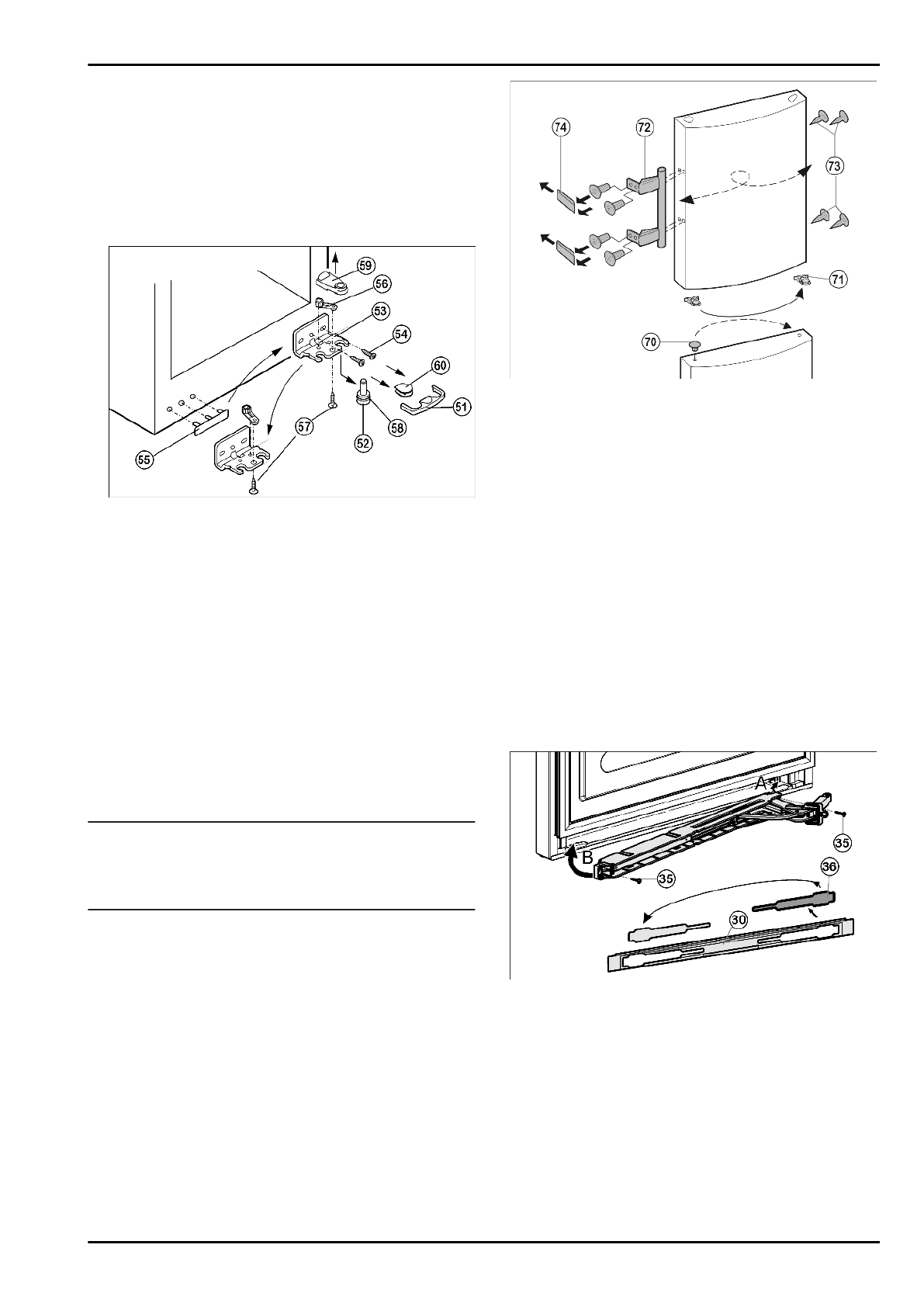

4.1.8 Перестановка нижних опорных деталей

для устройств без амортизатора закрыва-

ния дверцы

Fig. 13

u

Нижнюю крышку

 Fig. 13 (51) снимите движением вперед.

u

Нижнюю крышку

 Fig. 13 (60) снимите.*

u

Снимите крышку

 Fig. 13 (59) вверх.*

u

При необходимости с помощью второго человека устрой-

ство  слегка  наклоните  назад,  чтобы  удалить  опорный

палец.

u

Вытяните опорный палец

 Fig. 13 (52) вниз и вперёд. При

этом следите за гнездом шарнира

 Fig. 13 (58).

u

Открутите  опорный  кронштейн

  Fig.  13  (53)(2  шт.  Torx

25)

 Fig. 13 (54).

u

Открутите  опорную  деталь

  Fig.  13  (56)(1  Torx  25)

Fig. 13 (57) и, переставив в отверстие на противополож-

ной стороне опорного кронштейна, снова прикрутите.

u

Осторожно  приподнимите  и  переставьте  крышку

Fig. 13 (55)со стороны ручки.

u

Снова прикрутите опорный кронштейн

 Fig. 13 (53) на но-

вой  стороне  шарнира,  при  необходимости  с  помощью

аккумуляторного  шуруповерта  через  внешний  продоль-

ный паз и круглое отверстие.

Указание

u

Если необходимо, например, чтобы скомпенсировать не-

ровности  пола,  вместо  круглого  отверстия  для  прикру-

чивания можно использовать также второй продольный

паз.

u

Снова слегка наклоните устройство назад и переставьте

опорный палец

 Fig. 13 (52).

4.1.9 Перестановка ручек

u

Для  приборов  без  амортизатора  закрывания  двер-

цывыведите  из  верхней  дверцы пружинный  зажим

Fig. 14 (71) и переставьте его на новую сторону шарнира.

u

Извлеките пробку

 Fig. 14 (70) из опорной втулки дверцы

и переставьте.

Fig. 14

u

Снимите  и  переставьте  на  противоположную  сторону

дверную ручку

 Fig. 14 (72), пробку Fig. 14 (73) и прижим-

ные пластины

 Fig. 14 (74).

u

При установке прижимных пластин на противоположной

стороне следите за правильной фиксацией.

4.1.10 Монтаж нижней двери

u

Установите дверь сверху на опорный палец

 Fig. 12 (52).

u

Закройте дверь.

u

Вставьте средний опорный палец

 Fig. 11 (41) через  сред-

ний опорный кронштейн

 Fig. 11 (42) в крепление нижней

дверцы.

u

Установите пластмассовый колпачок

 Fig. 11 (40).

4.1.11 Монтаж нижнего амортизатора закры-

вания двери

Для устройств с амортизатором закрывания двери.
Для  устройств  без  амортизатора  закрывания  дверцы

продолжите  с  пункта  'Перестановка  кабельного  соеди-

нения (верхняя дверца)'.

Fig. 15

u

Освободите крышку

 Fig. 15 (36) из накладки Fig. 15 (30)

и снова установите её на другой стороне.

u

Зацепите (А) и поверните (В) узел амортизатора закры-

вания дверцы шарниром на стороне шарнира.

w

Отверстия с левой и правой стороны должны находиться

точно друг над другом.

u

Прикрутите (2 шт. Torx 25)

 Fig. 15 (35)узел амортизатора

закрывания дверцы.

Ввод в работу
