VORSICHT

Verletzungsgefahr wenn die Tür herauskippt!

u

Tür gut festhalten.

u

Tür vorsichtig abstellen.

u

Sicherungsabdeckung vorsichtig abziehen.

 Fig. 11 (1)

u

Bolzen  mit  Schraubendreher  T15  ein  Stück  herausdrehen.

Fig. 11 (2)

u

Tür  festhalten  und  Bolzen  mit  den  Fingern  herausziehen.

Fig. 11 (3)

u

Lagerbuchse  aus  Führung  ziehen.  Von  der  anderen  Seite

einsetzen und einrasten.

 Fig. 11 (4)

u

Tür anheben und beiseite stellen.

u

Stopfen  aus  der  Türlagerbuchse  vorsichtig  mit  einem

Schlitzschraubendreher  anheben  und  herausziehen.

Fig. 11 (5)

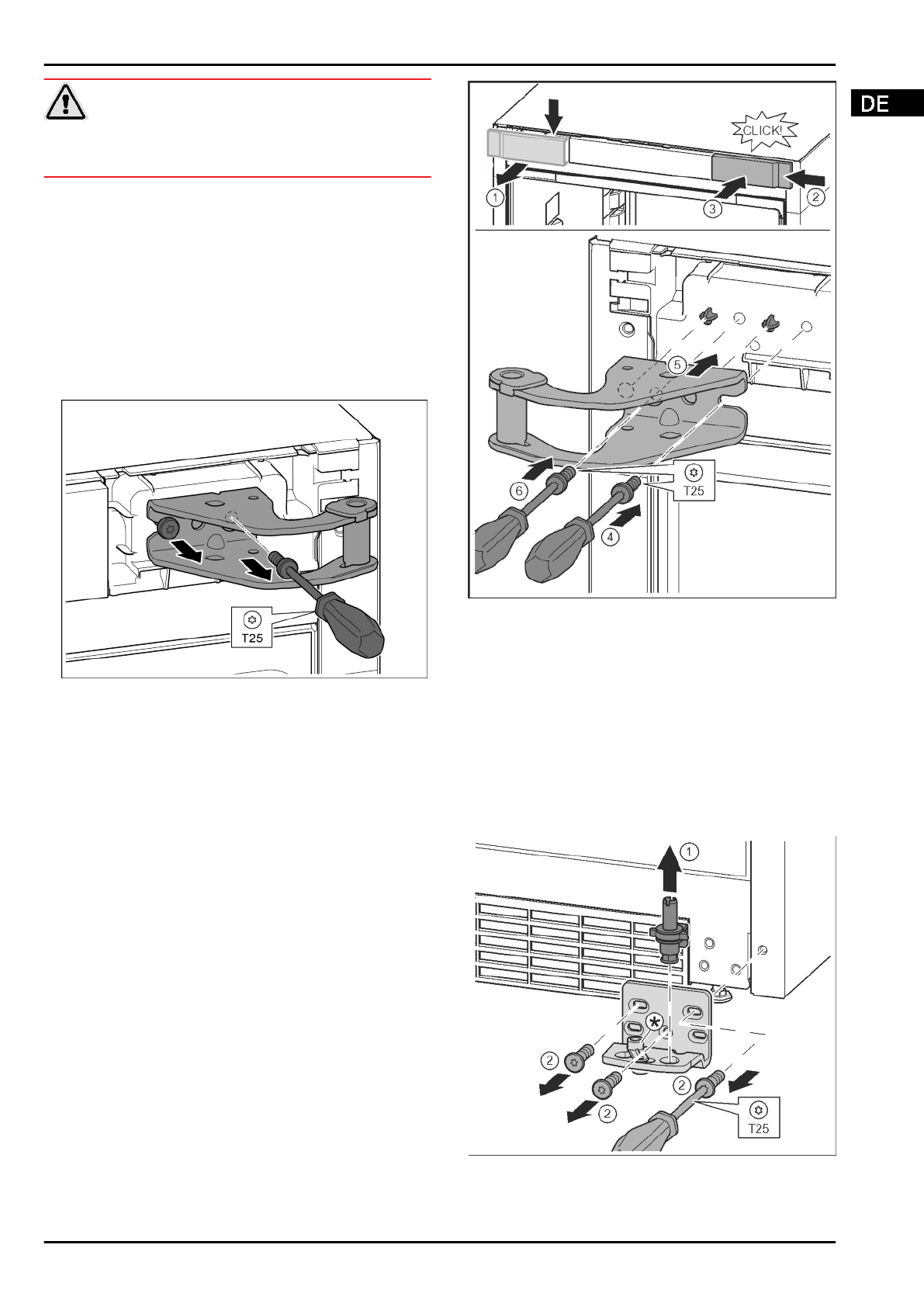

4.3.3  Obere Lagerteile umsetzen

Fig. 12

u

Mit Schraubendreher T25 beide Schrauben herausdrehen.

u

Lagerbock anheben und entfernen.

Fig. 13

u

Abdeckung  mit  Hilfe  eines  Schraubendrehers  lösen  und

seitlich abnehmen.

 Fig. 13 (1)

u

Abdeckung  um  180°  gedreht  auf  der  anderen  Seite  von

rechts einhängen.

 Fig. 13 (2)

u

Abdeckung einrasten.

 Fig. 13 (3)

u

Schraube mit Schraubendreher T25 ansetzen.

 Fig. 13 (4)

u

Oberen Lagerbock ansetzen.

 Fig. 13 (5)

w

Zapfen liegen in den vorgesehenen Schraublöchern.

u

Schraube festdrehen.

 Fig. 13 (4)

u

Schraube  mit  Schraubendreher  T25  einsetzen  und  fest-

drehen.

 Fig. 13 (6)

4.3.4  Untere Lagerteile umsetzen

Fig. 14

u

Lagerbolzen komplett nach oben herausziehen.

 Fig. 14 (1)

u

Schrauben  mit  Schraubendreher  T25  herausdrehen  und

Lagerbock abnehmen

 Fig. 14 (2)

Inbetriebnahme

* Je nach Modell und Ausstattung
