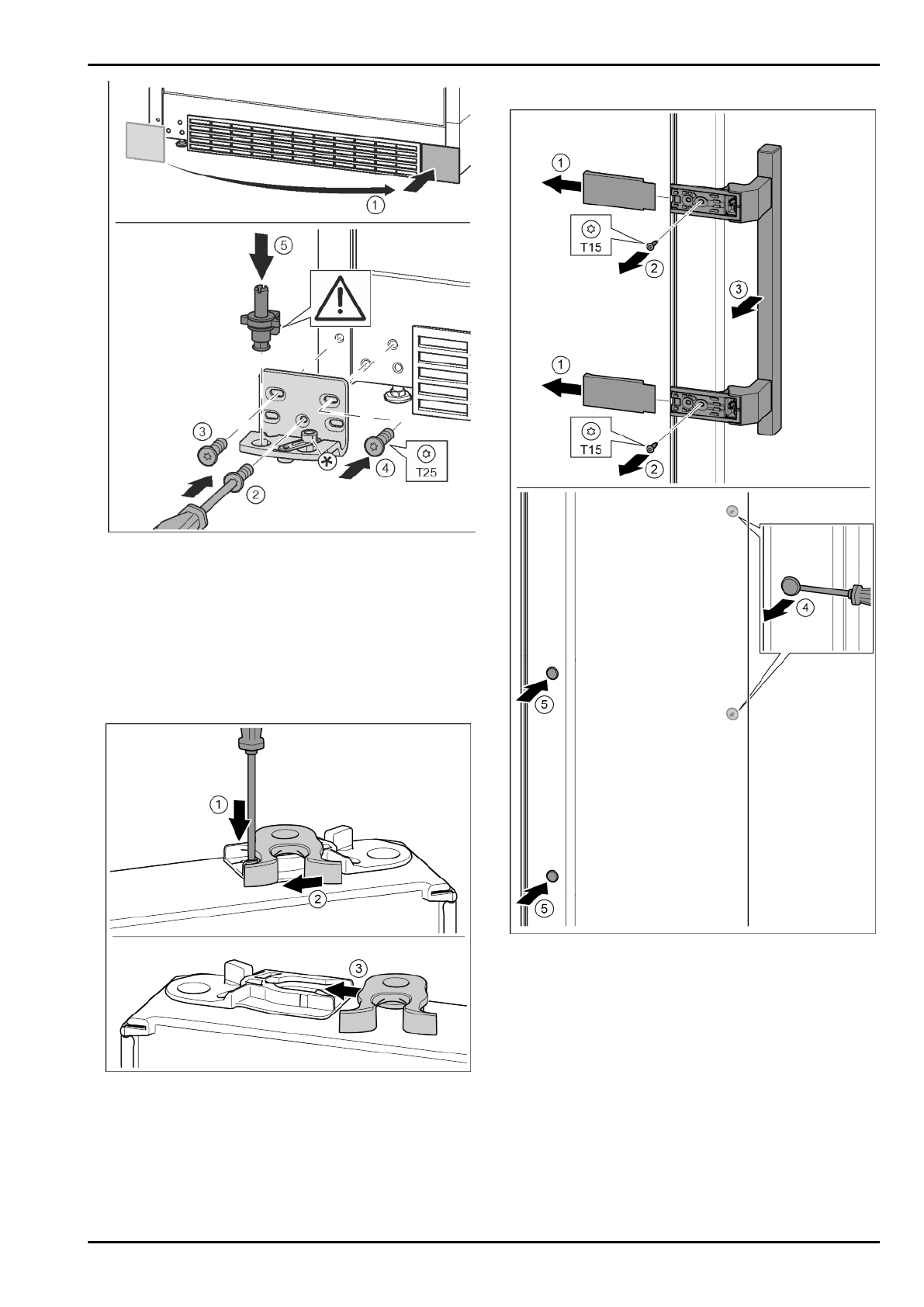

Fig. 15

u

Abdeckung  abnehmen  und  auf  der  anderen  Seite

anbringen.

 Fig. 15 (1)

u

Lagerbock  auf  der  anderen  Seite  ansetzen  und  mit  Hilfe

eines  Schraubendrehers  T25  anschrauben.  Mit  Schraube  2

unten in der Mitte beginnen.

 Fig. 15 (2)

u

Schraube 3 und 4 festschrauben.

 Fig. 15 (3, 4)

u

Lagerbolzen  komplett  einsetzen.  Dabei  darauf  achten,  dass

der Rastnocken nach hinten zeigt.

 Fig. 15 (5)

4.3.5  Lagerteile Tür umsetzen

Fig. 16

u

Türunterseite zeigt nach oben: Tür drehen.

u

Lasche  mit  Schlitzschraubendreher  nach  unten  drücken.

Fig. 16 (1)

u

Schließhaken aus Führung ziehen.

 Fig. 16 (2)

u

Schließhaken  auf  anderer  Seite  in  Führung  schieben.

Fig. 16 (3)

u

Türoberseite zeigt nach oben: Tür drehen.

4.3.6  Griffe umsetzen

Fig. 17

u

Abdeckung abziehen.

 Fig. 17 (1)

u

Schrauben  mit  Schraubendreher  T15  herausdrehen.

Fig. 17 (2)

u

Griff abnehmen.

 Fig. 17 (3)

u

Seitlichen  Stopfen  vorsichtig  mit  einem  Schlitzschrauben-

dreher anheben und herausziehen.

 Fig. 17 (4)

u

Stopfen auf der anderen Seite wieder einsetzen.

 Fig. 17 (5)

Inbetriebnahme

10

* Je nach Modell und Ausstattung
