u

Bolzen  in  Lagerbock  und  Gelenk  einsetzen.  Dabei  darauf

achten,  dass  der  Rastnocken  korrekt  in  der  Nut  sitzt.

Fig. 21 (2)

u

Sicherung abnehmen.

 Fig. 21 (3)

u

Abdeckung aufschieben.

 Fig. 21 (4)

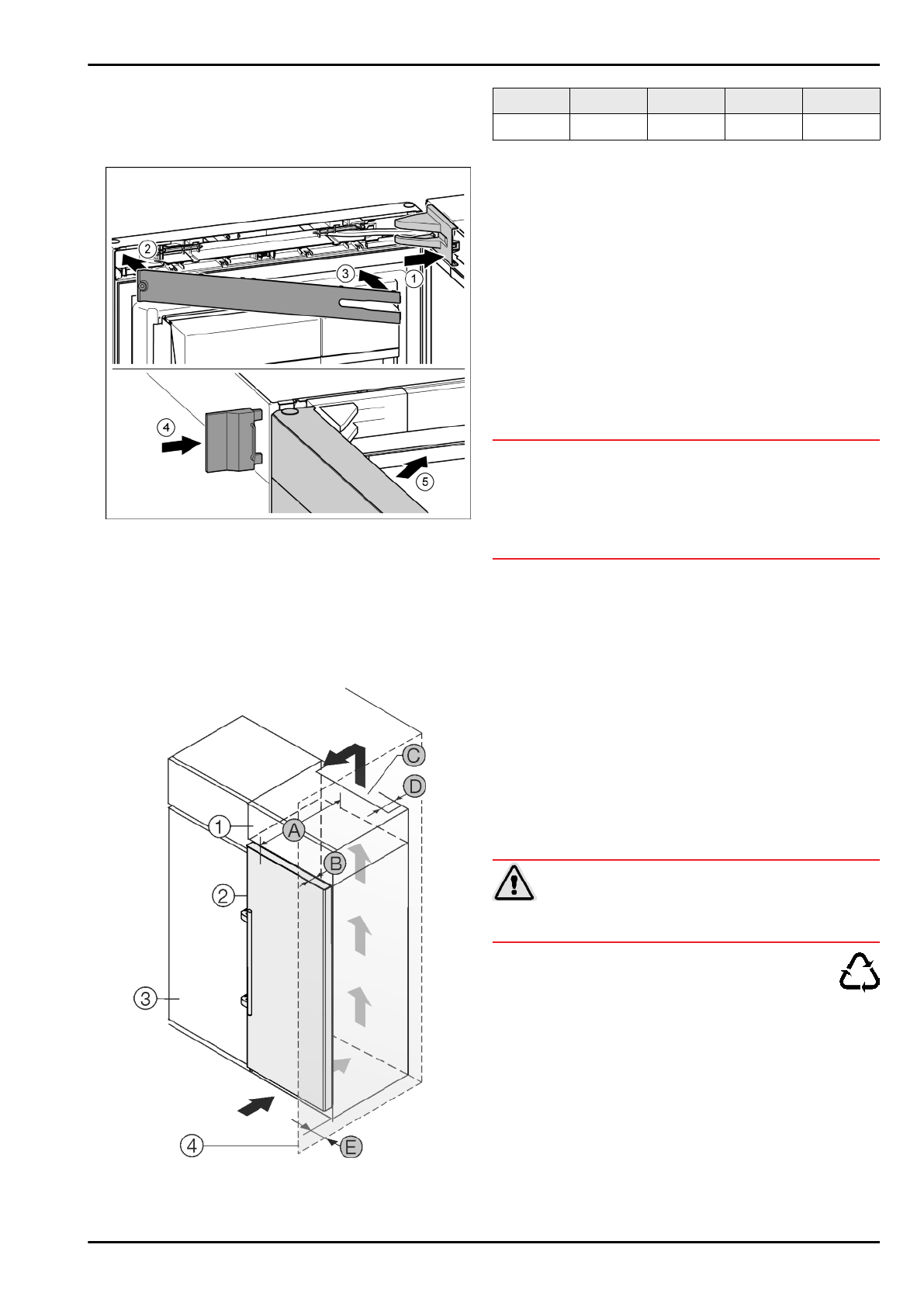

Fig. 22

u

Lagerbockabdeckung  aufsetzen  und  einrasten,  ggf.

vorsichtig auseinanderdrücken.

 Fig. 22 (1)

u

Blende aufsetzen.

 Fig. 22 (2)

u

Blende einschwenken und einrasten.

 Fig. 22 (3)

u

Äußere Abdeckung aufschieben.

 Fig. 22 (4)

u

Obere Tür schließen.

 Fig. 22 (5)

4.4  Einschub in die Küchenzeile

Fig. 23

A  [mm]

B  [mm]

C  [cm

2

]

D  [mm]

E  [mm]

665

x

65

mind. 300  mind. 50

mind. 46

x

  Bei  Verwendung  von  Wandabstandshaltern  vergrößert  sich

das Maß um 15 mm (siehe 4.2) .
Die Maße gelten für einen Öffnungswinkel von 90 °. Abstands-

maße variieren je nach Öffnungswinkel.
Ein  Set  zur  Begrenzung  des  Türöffnungswinkels  auf  90°  kann

bei  Geräten  mit  Schließdämpfung  über  den  Kundendienst

bezogen werden.
Das Gerät kann mit Küchenschränken umbaut werden. Um das

Gerät

  Fig.  23  (2)  der  Küchenzeilenhöhe  anzugleichen,  kann

über  dem  Gerät  ein  Aufsatzschrank

  Fig.  23  (1)  angebracht

werden.
Das  Gerät  kann  direkt  neben  dem  Küchenschrank

  Fig.  23  (3)

aufgestellt  werden.  Um  die  Türe  vollständig  öffnen  zu  können,

muss  das  Gerät  um  die  Tiefe

  Fig.  23  (B)  gegenüber  der

Küchenschrankfront  vorstehen.  Abhängig  von  der  Tiefe  der

Küchenschränke  und  Verwendung  von  Wandabstandshaltern

kann das Gerät weiter herausragen.

ACHTUNG

Beschädigungsgefahr  durch  Überhitzung  infolge  unzureich-

ender Belüftung!

Bei  zu  geringer  Belüftung  kann  der  Kompressor  beschädigt

werden.

u

Auf eine ausreichende Belüftung achten.

u

Belüftungsanforderungen beachten.

Belüftungsanforderungen:

-

Abstandrippen  an  der  Geräterückseite  dienen  einer

ausreichenden  Belüftung.  Diese  dürfen  in  der  Endposition

nicht in Vertiefungen oder Durchbrüchen liegen.

-

An  der  Rückseite  des  Aufsatzschrankes  muss  ein  Abluft-

schacht mit der Tiefe

 Fig. 23 (D) über die gesamte Aufsatz-

schrankbreite vorhanden sein.

-

Unter  der  Raumdecke  muss  der  Entlüftungsquerschnitt

Fig. 23 (C) eingehalten werden.

-

Je größer der Lüftungsquerschnitt, um so energiesparender

arbeitet das Gerät.

Wenn  das  Gerät  mit  den  Scharnieren  neben  einer  Wand

Fig.  23  (4)  aufgestellt  wird,  muss  der  Abstand  Fig.  23  (E)

zwischen Gerät und Wand eingehalten werden. Dies entspricht

dem Griffüberstand bei geöffneter Tür.

4.5  Verpackung entsorgen

WARNUNG

Erstickungsgefahr durch Verpackungsmaterial und Folien!

u

Kinder nicht mit Verpackungsmaterial spielen lassen.

Die Verpackung ist aus wiederverwertbaren Materialien

hergestellt:

-

Wellpappe/Pappe

-

Teile aus geschäumtem Polystyrol

-

Folien und Beutel aus Polyethylen

-

Umreifungsbänder aus Polypropylen

-

genagelter  Holzrahmen  mit  Scheibe  aus  Poly-

ethylen*

u

Das  Verpackungsmaterial  zu  einer  offiziellen  Sammelstelle

bringen.

Inbetriebnahme

12

* Je nach Modell und Ausstattung
