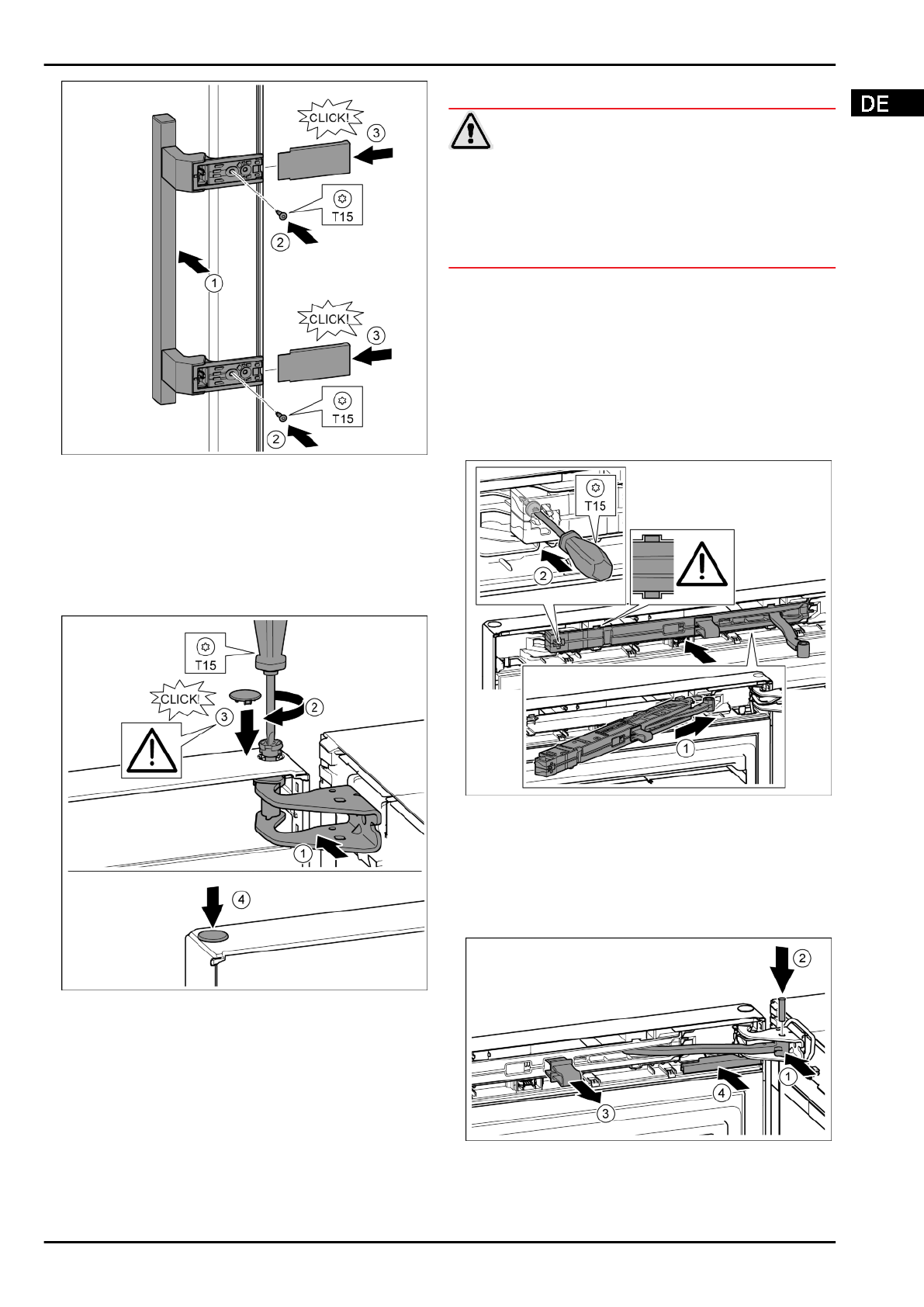

Fig. 18

u

Griff auf der Gegenseite ansetzen.

 Fig. 18 (1)

w

Die Schraublöcher müssen genau übereinander liegen.

u

Schrauben  mit  Schraubendreher  T15  festschrauben.

Fig. 18 (2)

u

Abdeckungen seitlich ansetzen und aufschieben.

 Fig. 18 (3)

w

Auf richtiges Einrasten achten.

4.3.7  Tür montieren

Fig. 19

u

Tür auf den unteren Lagerbolzen setzen.

u

Tür oben zur Öffnung im Lagerbock ausrichten.

 Fig. 19 (1)

u

Bolzen  einsetzen  und  mit  Schraubendreher  T15  fest-

schrauben.

 Fig. 19 (2)

u

Sicherungsabdeckung  zur  Sicherung  der  Tür  montieren:

Sicherungsabdeckung  einsetzen  und  Kontrollieren  ob  sie

auf  der  Tür  aufliegt.  Ansonsten  Bolzen  vollständig

einsetzen.

 Fig. 19 (3)

u

Stopfen einsetzen.

 Fig. 19 (4)

4.3.8  Tür ausrichten

WARNUNG

Verletzungsgefahr durch herausfallende Tür!

Sind die Lagerteile nicht fest genug angeschraubt, kann die Tür

herausfallen.  Dies  kann  zu  schweren  Verletzungen  führen.

Außerdem  schließt  die  Tür  evtl.  nicht,  so  dass  das  Gerät  nicht

richtig kühlt.

u

Die Lagerböcke fest mit 4 Nm anschrauben.

u

Alle Schrauben kontrollieren und ggf. nachziehen.

u

Die  Tür  evtl.  über  die  beiden  Langlöcher  im  Lagerbock

unten  fluchtend  zum  Gerätegehäuse  ausrichten.  Dazu  die

mittlere Schraube im Lagerbock unten mit dem beiliegenden

T25-Werkzeug  herausschrauben.  Die  restlichen  Schrauben

mit  dem  T25-Werkzeug  oder  mit  einem  Schraubendreher

T25 etwas lösen und über die Langlöcher ausrichten.

u

Tür abstützen: Stellfuß mit Gabelschlüssel SW10 am Lager-

bock  unten  herausdrehen,  bis  er  auf  dem  Boden  aufliegt,

dann 90° weiter drehen.

4.3.9  Schließdämpfer montieren

Fig. 20

u

Schließdämpfereinheit  auf  der  Lagerbockseite  bis  zum

Anschlag schräg in die Aussparung einschieben.

 Fig. 20 (1)

u

Einheit vollständig einschieben.

w

Die  Einheit  ist  richtig  positioniert,  wenn  die  Rippe  der

Schließdämpfereinheit in der Führung im Gehäuse liegt.

u

Schraube  mit  einem  Schraubendreher  T15  festschrauben.

Fig. 20 (2)

Fig. 21

Die Tür ist um 90° geöffnet.

u

Gelenk in Lagerbock drehen.

 Fig. 21 (1)

Inbetriebnahme

* Je nach Modell und Ausstattung
