Генератор бензиновый GG-11000-E-ATS, артикул 3 08 01 046

18

39

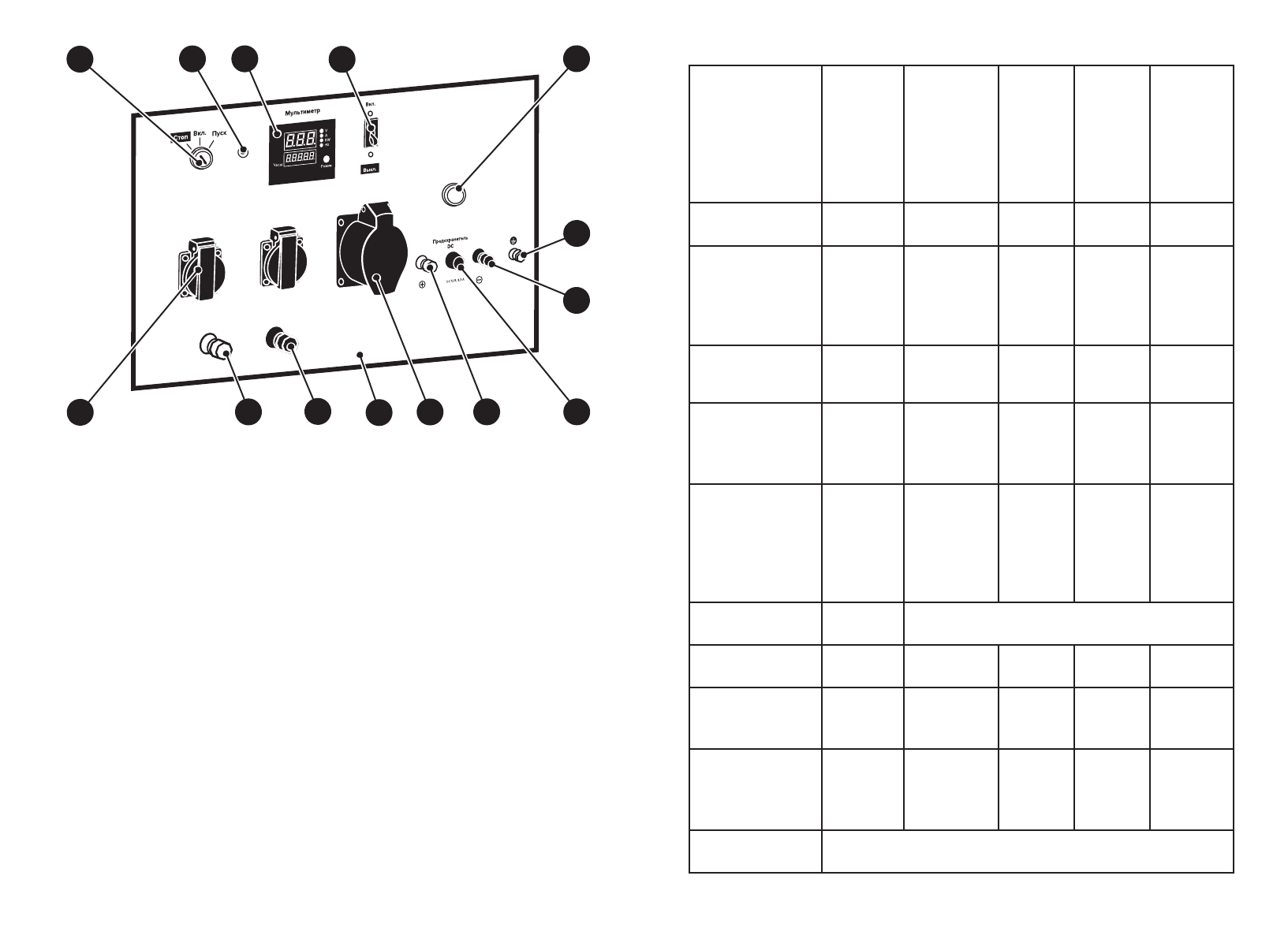

Рисунок 3

 — Панель управления генератора

3. Панель управления
23.  Силовая  электрическая  клемма    L
(фазная)
24.  Розетка  однофазного  переменного
тока 220 В,  16 А, 50 Гц (2 шт.)
25. Замок зажигания
26.  Индикатор  аварийного  уровня  мас-
ла (красный цвет)
27. Мультиметр (счетчик моточасов)
28.  Автомат  защиты  от  перегрузки  (вы-
ключатель напряжения)
29.  Штекерное  гнездо  для  подключе-
ния блока автоматического управления
генератором  ATS-12-15

30. Клемма заземления
31.  Силовая  клемма  «

–»

постоянного

тока

(12 В)

32.  Предохранитель  цепи  постоянного
тока
33.  Силовая  клемма  «

+»

постоянного

тока

(12 В)

34.  Розетка  однофазного  переменного
тока 220 В, 32 А, 50 Гц
35. Нейтральная клемма N (нулевая)
