Генератор бензиновый GG-11000-E-ATS, артикул 3 08 01 046

16

41

Устройство генератора

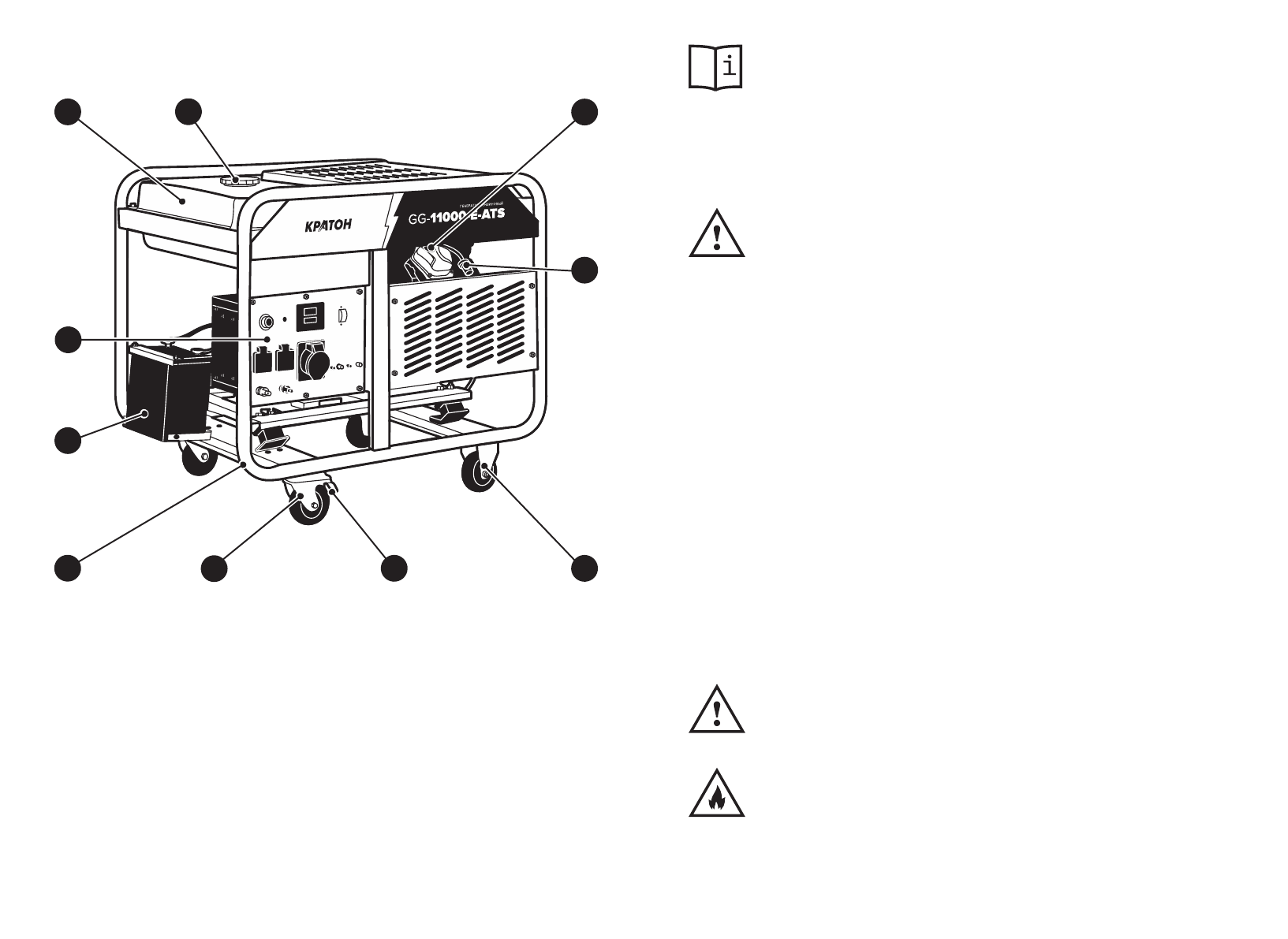

Рисунок 1

 — Общий вид генератора

1. Рама
2. Батарея аккумуляторная
3. Панель управления
4. Топливный бак
5. Крышка топливного бака
6. Пробка (для заливки масла)

7. Фильтр топливный
8. Колесо (2 шт.)
9. Блокиратор
10. Колесо поворотное (2 шт.)

1

2

4

3

7

5

10

9

8

6

•

Затяните  масляный  фильтр  с  моментом  затяжки  не  более  22

Н

·

 м.

•

Заполните  масляную  систему  двигателя  свежим  моторным

маслом до требуемого уровня на масляном щупе.

•

Произведите пробный запуск генератора и проконтролируйте

место установки масляного фильтра.

Замена воздушного фильтра
•  ВНИМАНИЕ!

Запрещен  запуск  двигателя  со  снятым  или  по-

врежденным воздушным фильтром.

•

Воздушный фильтр через 300 часов (или раньше при сильном

загрязнении)  необходимо  заменить.  Если  мощность  двигателя
падает  или  выхлопные  газы  приобрели  нештатный  цвет,  воз-
душный фильтр необходимо заменить.

•

 Для  замены воздушного фильтра выполните следующие дей-

ствия:
— поднимите и зафиксируйте панель 16;
—  откройте  защелки  и  снимите  крышку  15  (см.  рис.  2,  4  и  при-
ложение В);
— извлеките поролоновый фильтр;
— извлеките воздушный фильтр (бумажный) 37;
—    осмотрите  воздушный  фильтр  (бумажный)  37.  В  случае  если
воздушный фильтр 37 сильно загрязнен, замените его;
—  поролоновый  фильтр  промойте  в  теплом  водном  мыльном
растворе и высушите его;
— установите на штатное место поролоновый фильтр и воздуш-
ный фильтр 37;
—  установите  крышку  15  и  закройте  защелки.  Опустите  панель
16.

•

Не  разрешается  прочищать  любыми  моющими  средствами,  и

использовать бывший в употреблении воздушный  фильтр 37.

Очистка  топливного  отстойника  и  сетчатого  фильтра,  замена
топливного фильтра
•

Для обеспечения стабильных технических характеристик дви-

гателя  и  увеличения  его  моторесурса  необходимо  регулярно
производить  замену  топливного  фильтра.  При  этом  следуйте
указаниям вышеприведенной таблицы 4.

•

Закройте топливный кран 39 (см. рис. 1, 2, 4, 8 и приложение Б)

и снимите топливный фильтр 7.

•

Новый  топливный  фильтр  установите  на  штатное  место  в  об-

ратном порядке. После замены фильтра и заливки топлива не-
обходимо удалить из топливной системы воздух.
