Генератор бензиновый GG-11000-E-ATS, артикул 3 08 01 046

40

17

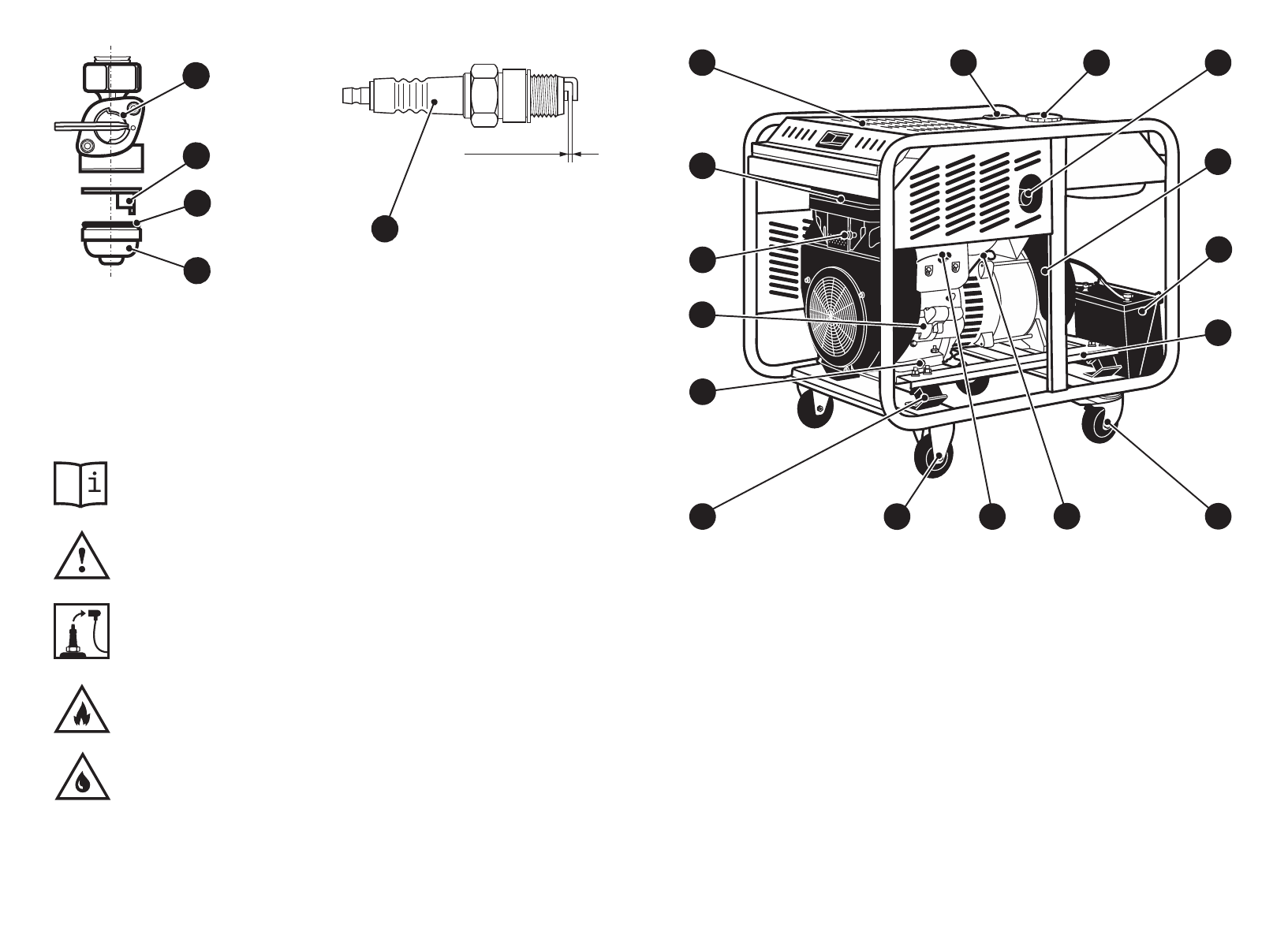

Рисунок 2

 — Общий вид генератора

2. Батарея аккумуляторная
5. Крышка топливного бака
8. Колесо (2 шт.)
10. Колесо поворотное (2 шт.)
11. Виброопора (4 шт.)
12. Пробка (для слива масла)
13. Двигатель бензиновый
14.  Рычажок  воздушной  заслонки  кар-
бюратора двигателя
15. Крышка воздушного фильтра

16. Панель
17. Указатель уровня топлива
18. Глушитель
19. Генератор электрический
20. Подрамник
21. Щуп масляный
22. Наконечник свечи зажигания (2 шт.)

15

22

19

20

18

10

11

2

21

12

13

14

8

16

17

5

43

Рисунок 8

 — Очистка топливного от-

стойника

0,7–0,8 мм

39

40

41

42

Рисунок  9

  —  необходимый  зазор  в

свече зажигания.

39. Топливный кран
40. Топливный фильтр крана
41. Прокладка

42. Пробка-отстойник
43. Свеча зажигания

Замена масла и замена масляного фильтра
•

Первую замену масла необходимо произвести через 20 часов

наработки двигателя. Все последующие замены масла  необхо-
димо  производить  в  соответствии  с  указаниями  приведенной
таблицы 4. Порядок смотрите в разделе «Заливка (замена) мас-
ла и проверка его уровня».

•

При каждой замене моторного масла рекомендуется заменить

масляный фильтр двигателя. Слейте моторное масло, и, исполь-
зуя  специальный  съемник,  снимите  масляный  фильтр  (см.  при-
ложение В) и утилизируйте его в соответствии с установленны-
ми нормами и правилами.

•

Протрите посадочное место масляного фильтра сухой, чистой

ветошью.

•

Залейте  небольшое  количество  моторного  масла  (50–100

грамм)  внутрь  нового  масляного  фильтра  для  пропитки  филь-
трующего элемента.

•

Смажьте резиновое уплотнительное кольцо нового масляного

фильтра небольшим количеством моторного масла.

•

От  руки  заверните  новый  масляный  фильтр  до  момента  при-

жатия уплотнительного резинового кольца.
