9

English

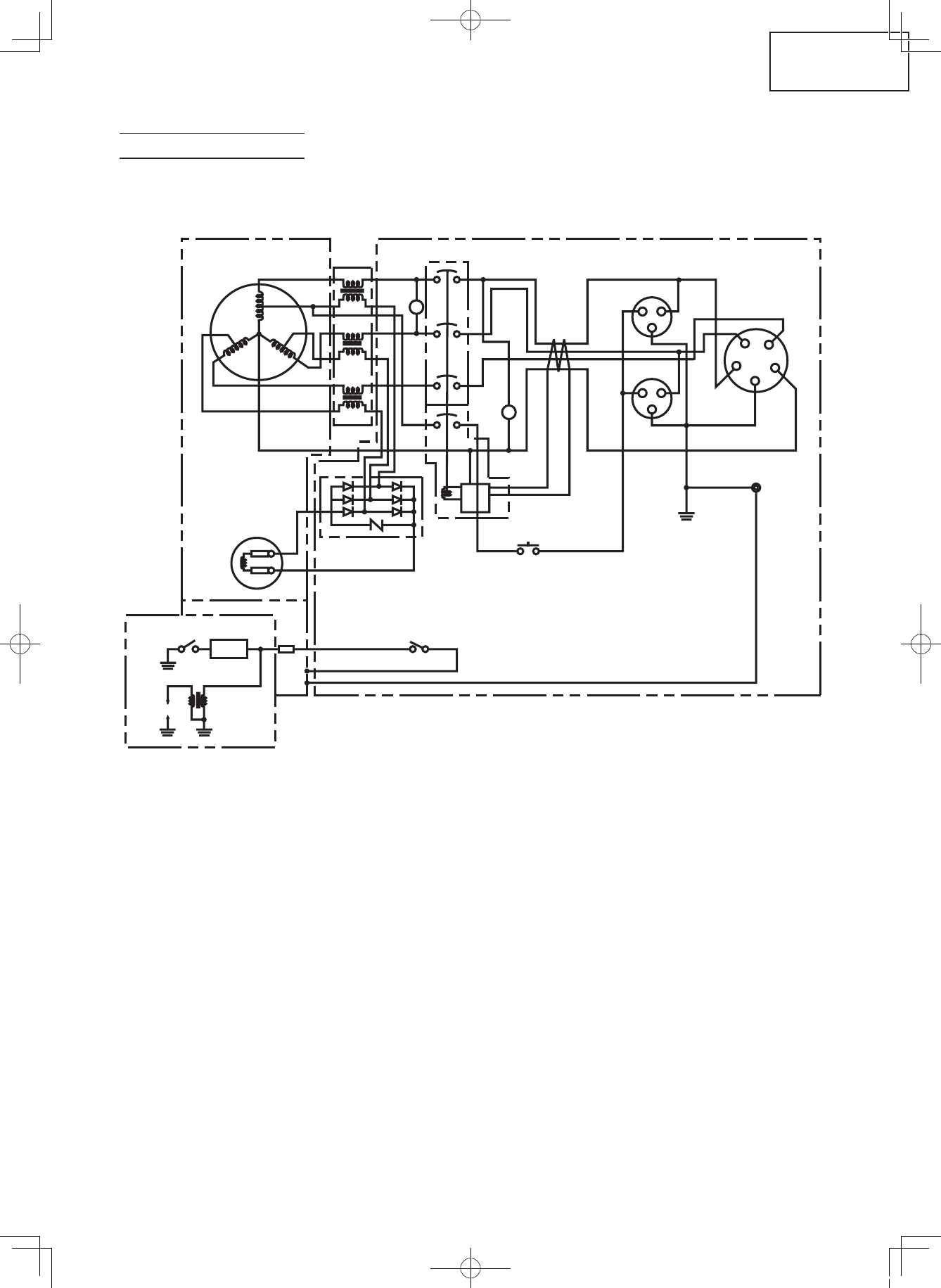

WIRING DIAGRAM

E40(3P), E50(3P), E57(3P)

⑭

③

⑥

④

②

⑦

⑤

①

⑮

⑫

⑳

㉕

㉖

㉓

⑩

⑪

⑨

⑨

⑧

㉚

R

R

R

B

W

W

W

V

B

B

PL

Y

G

Br

Lg

B
B

㉛

⑬

Y

G

B

W

G

G/Y

G/Y

R

G

B

W

R

㉙

Fig. 11

①

Rotor assembly

②

Main coil

③

Stator assembly

④

Voltage meter

⑤

Pilot light

⑥

N.F.B.

⑦

Leak breaker (E.L.B.)

⑧

AC receptacle (3~)

⑨

AC receptacle (1~)

⑩

Earth

⑪

Earth terminal

⑫

Test button for E.L.B.

⑬

Engine switch

⑭

Current trans

⑮

Diode stack unit

⑯

Rectifier

⑰

Remote control terminal

⑱

Fuse

⑲

Rectifier/regulator

⑳

Oil sensor unit

㉑

Battery

㉒

Carburetor heater

㉓

Oil level switch

㉔

Charging coil

㉕

Fly wheel magneto

㉖

Spark plug

㉗

Starter relay

㉘

Starter motor

㉙

Alternator

㉚

Control box

㉛

Engine

Color code

B

Black

Br

Brown

G

Green

Gy

Gray

Lg

Light Green

Or

Orange

R

Red

W

White

Y

Yellow

B/W Black/White

G/Y Green/Yellow

G/R Green/Red

Y/G Yellow/Green

02_Eng.indd 9

08.5.15 7:11:46 PM
